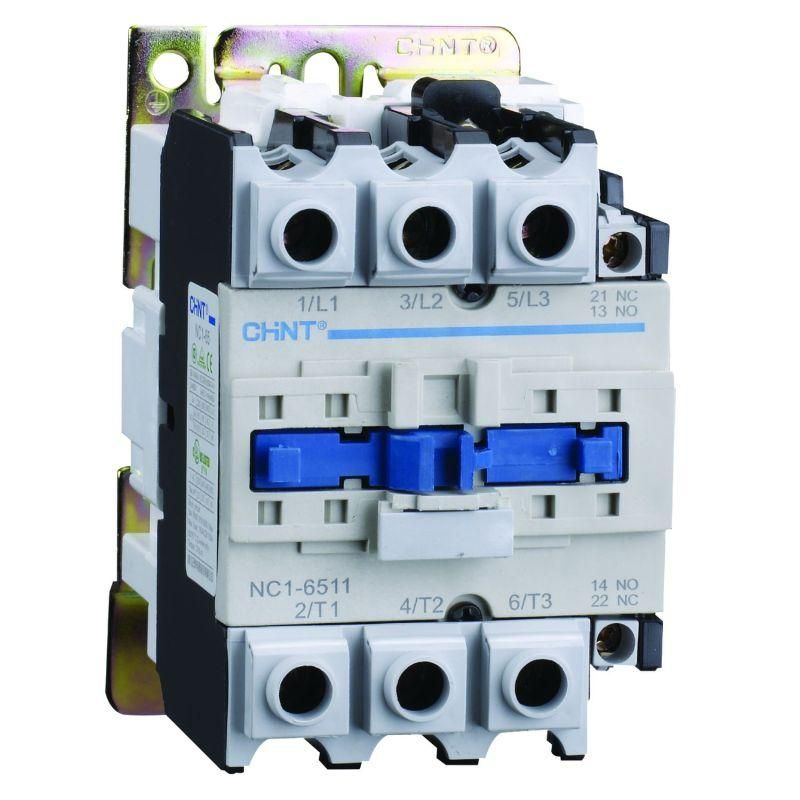

Контактор NC1-6511 65А 24В/АС3 1НО+1НЗ 50Гц (R) | 222720 CHINT

Контактор NC1-6511 65А 24В/АС3 - устройство для автоматического включения и отключения мощных нагрузок в промышленных системах. Бренд CHINT предлагает эту модель как надёжное решение для управления двигателями, нагревательными элементами и другим оборудованием с током до 65 А при управлении через 24 В переменного тока.

Назначение и область применения

Контактор NC1-6511 65А 24В/АС3 предназначен для частого включения и отключения электрических цепей переменного тока. Он используется там, где требуется удалённое или автоматическое управление мощной нагрузкой - например, на станках, конвейерах, насосах, вентиляционных установках и системах отопления.

Эта модель особенно удобна в составе комплексных решений: её можно сочетать с тепловыми реле для защиты от перегрузок, а также дополнять дополнительными модулями для расширения функционала.

Технические характеристики

• Номинальный рабочий ток: 65 А (при AC-3 - управление асинхронными двигателями)
• Напряжение катушки управления: 24 В переменного тока (AC)
• Частота сети: 50 Гц
• Количество нормально открытых (NO) контактов: 3
• Количество нормально замкнутых (NC) контактов: 1
• Тип устройства: электромагнитный контактор

Указанные 3 нормально открытых контакта - это основная группа для коммутации силовой цепи. Один нормально замкнутый контакт может использоваться для сигнализации состояния (например, “двигатель выключен”) или в цепях блокировки.

Совместимость и монтаж

Контактор NC1-6511 65А 24В/АС3 монтируется на DIN-рейку 35 мм - стандарт для промышленных щитов. Подключение проводов осуществляется винтовыми зажимами, рассчитанными на медные жилы сечением до 25 мм2.

Катушка управления подключается к цепям низкого напряжения (24 В AC). Для работы необходим источник питания именно переменного тока - постоянный ток не подойдёт.

Дополнительно к контактору можно подключить блоки расширения: вспомогательные контакты, временные реле, реверсивные модули - всё это обеспечивает гибкую настройку системы управления.

Безопасность и стандарты

Контактор NC1 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Это гарантирует соответствие требованиям безопасности, износостойкости и надёжности при многократных операциях включения-выключения.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн циклов включения-отключения
• Стабильная работа при колебаниях напряжения +-10% от номинала 24 В AC
• Широкий спектр совместимых дополнительных модулей - легко адаптировать под задачу
• Интеграция с тепловыми реле обеспечивает комплексную защиту двигателей

Ограничения применения

• Не предназначена для коммутации постоянного тока - использование с DC повредит контакты
• Максимальный ток 65 А действителен только при классе нагрузки AC-3; для других типов нагрузок (например, AC-1) возможно снижение предельного значения
• Не рекомендуется для частых пусков тяжёлых двигателей без учёта тепловой нагрузки - требует совмещения с тепловым реле
• Напряжение катушки строго 24 В AC - другие значения (12 В, 110 В, 220 В) не поддерживаются этой моделью

Примеры использования

• Управление трёхфазным асинхронным двигателем 30 кВт на конвейере
• Автоматический запуск насоса по сигналу от датчика уровня
• Цепь включения/отключения печи с помощью PLC
• Система “звезда-треугольник” - при подключении дополнительного реверсивного модуля

Практические советы

• Перед монтажом проверьте, что питание катушки действительно 24 В AC - неверное напряжение вызовет отказ или перегрев
• При установке в шкафу соблюдайте минимальные зазоры вокруг контактора NC1-6511 65А 24В/АС3 - он выделяет тепло при длительной нагрузке
• Для защиты от скачков напряжения используйте RC-цепочки или варисторы на входе катушки
• Если нужен реверс или задержка - выбирайте комплект с дополнительными модулями, а не ищите другую модель
• Заменяйте контактор NC1-6511 65А 24В/АС3 при появлении подгоревших контактов или затруднённом срабатывании - даже при внешней целостности внутренние части могли износиться
