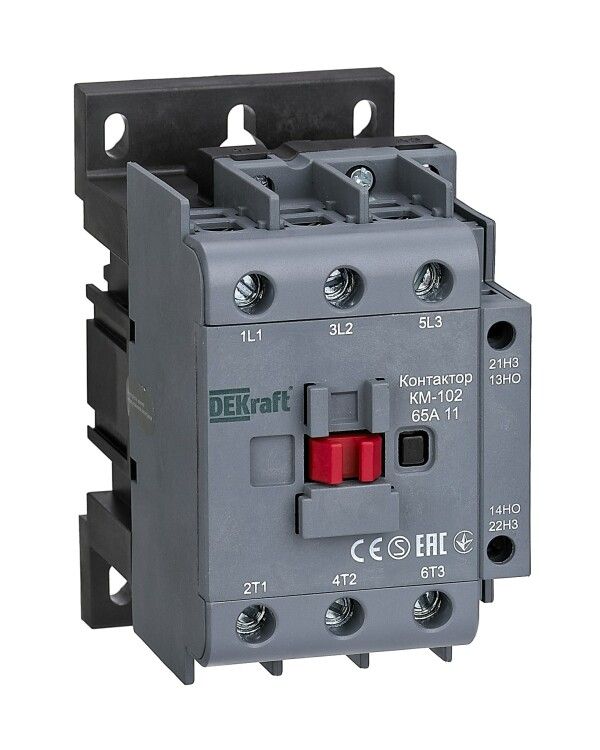

Контактор КМ-102 65А кат. 24В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22325DEK APC

Контактор КМ-102 от DEKRAFT - устройство для удалённого включения и выключения нагрузки до 65 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, питается от 24 В постоянного или переменного тока.

Назначение и область применения

Контактор КМ-102 используется для частых операций включения и отключения электрооборудования. Он применяется там, где требуется надёжная автоматическая коммутация: запуск и останов асинхронных двигателей, управление группой светильников, переключение конденсаторных батарей для компенсации реактивной мощности. Напряжение сети до 690 В переменного тока позволяет использовать его в промышленных системах, энергообъектах и на производстве.

Технические характеристики

• Номинальный ток: 65 А (по классификации AC3 и AC4 - для управления двигателями и индукционными нагрузками)
• Напряжение управления: 24 В переменного или постоянного тока
• Количество вспомогательных контактов: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Коммутируемая мощность: до 30 кВт при 400 В
• Тип подключения силовых контактов: винтовые зажимы
• Способ монтажа: установка на стандартную DIN-рейку шириной 35 мм
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям и крупным предметам, но не герметичен
• Исполнение: нереверсивное - предназначен только для одностороннего включения нагрузки

Совместимость и монтаж

Контактор КМ-102 совместим с любыми DIN-рейками стандарта EN 60715. Для подключения силовых проводов используются винтовые зажимы - рекомендуется затягивать их моментом 0,8–1,2 Нм. Управляющая катушка работает как от переменного, так и от постоянного тока 24 В, что упрощает интеграцию в системы с различными источниками управления. Вспомогательные контакты (1НО+1НЗ) позволяют реализовать блокировки, сигнализацию состояния или передачу сигналов в PLC.

Безопасность и стандарты

Произведён согласно требованиям IEC 60947-4-1. Конструкция обеспечивает безопасность при работе в условиях повышенной температуры и вибраций. Защита IP20 предотвращает доступ к токоведущим элементам, однако не защищает от пыли и влаги - поэтому не для открытых площадок или сырых помещений без корпуса.

Преимущества

• Устойчивость к высокому числу коммутационных циклов благодаря качественным материалам контактов
• Поддержка двух типов управляющего напряжения (AC/DC 24 В) - гибкость в проектировании
• Наличие одного НО и одного НЗ контакта даёт возможность реализовать сложные алгоритмы управления без внешних реле
• Фиксированная установка на DIN-рейку снижает риск механического повреждения при обслуживании

Ограничения применения

• Не предназначен для работы в средах с высокой запылённостью, влажностью или воздействием химических веществ из-за степени защиты IP20
• Не имеет функции тепловой защиты - требует внешней защиты от перегрузки (например, термореле или автоматический выключатель)
• Работает только в одном направлении - нельзя применить для реверса двигателя без пары таких контакторов
• Не рассчитан на работу с постоянным током выше 24 В - использование других значений вызывает выход из строя катушки

Примеры использования

• Автоматизация насосной станции - включение/выключение насоса через контроллер с сигналом 24 В
• Управление светодиодными фонарями на производственной линии
• Переключение банка конденсаторов в системе компенсации реактивной мощности
• Логика “пуск-останов” для конвейера с использованием кнопочного пункта и сигнала от HMI

Практические советы

• Выбирая КМ-102, проверьте соответствие нагрузки классу AC3 (двигатели) или AC4 (частые пуски). Превышение тока приведёт к быстрому износу контактов.
• Для долгой службы используйте медные жилы сечением 1,5–16 мм2 - соответствуют заявленному винтовому зажиму.
• Обязательно подключите защитный автомат на входе - даже при исправном контакторе он не заменяет защиту от перегрузки.
• Если система будет работать в местах с возможным попаданием воды или пыли - поместите весь модуль в корпус с степенью защиты IP54 или выше.
• Проверьте полярность при подключении DC 24 В - хотя контактор работает и от переменного, некоторые модели чувствительны к направленности тока.
