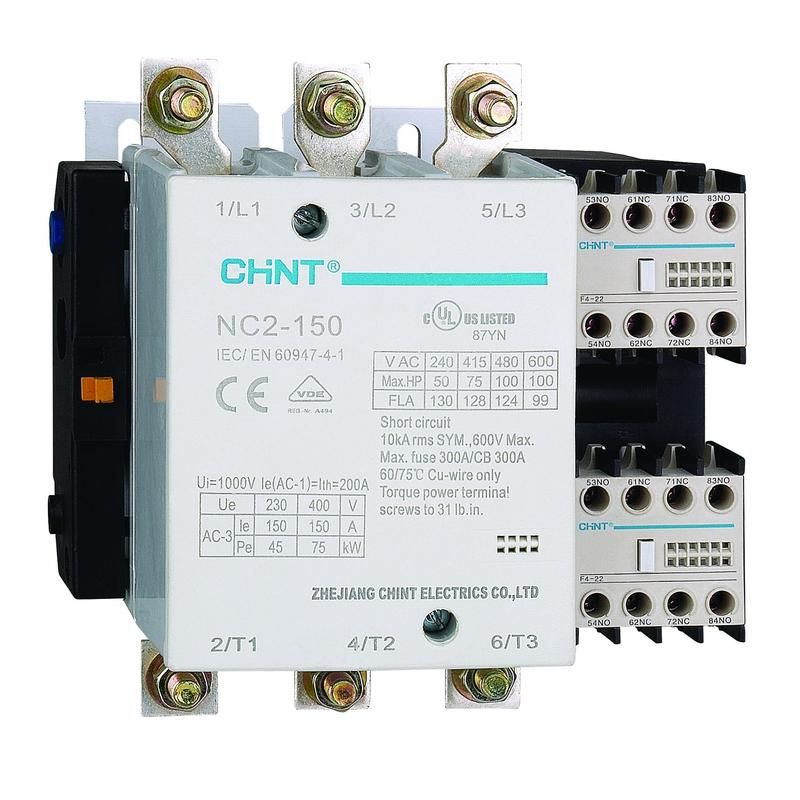

Контактор реверсивный NC2-150NS 150А кат. 220-240В AC AC-3 (R) CHINT 235742

Контактор реверсивный NC2-150NS 150А 230В/АС3 50Гц от CHINT предназначен для частого включения и отключения трёхфазных электродвигателей с возможностью реверса. Этот контактор входит в серию NC2, которая обеспечивает надёжную работу при высоких токовых нагрузках и подходит для промышленного оборудования.

Назначение и область применения

Контактор реверсивный NC2-150NS 150А 230В/АС3 50Гц используется для переключения направления вращения трёхфазных асинхронных двигателей. Он применяется там, где требуется частое реверсирование - например, на конвейерах, лифтах, насосных станциях, металлорежущих станках и транспортерах. Контактор NC2-150NS заменяет два обычных контактора в одной компактной конструкции, снижая количество элементов в схеме управления.

Технические характеристики

• Номинальный ток при классе коммутации AC-3: 150 А
• Напряжение катушки управления: 230 В переменного тока (AC)
• Частота: 50 Гц
• Количество главных контактов: 3 пары (для трёх фаз)
• Количество вспомогательных контактов: 0 (не установлены, но есть возможность монтажа)
• Тип тока: переменный (AC)
• Конструкция: двойной разрыв цепи на каждом основном контакте
• Материал корпуса: негорючий пластик
• Основание: алюминиевый профиль для лучшего теплоотвода

Совместимость и монтаж

Контактор NC2-150NS 150А 230В/АС3 50Гц совместим со всеми стандартными дополнительными модулями серии NC2: вспомогательными контактами, временными реле, механическими блокировками. Все они устанавливаются через специально спроектированные гнезда на передней панели - без сверления или доработки корпуса. Подключение питания катушки осуществляется к клеммам A1–A2, расположенным на боковой стороне устройства. Главные контакты подключаются к шинам или кабелям с помощью болтовых зажимов. Монтаж допускается как в горизонтальном, так и в вертикальном положении. Шины можно крепить сверху или снизу - гибкость установки повышает удобство интеграции в щиты различной компоновки.

Безопасность и стандарты

Контактор NC2-150NS соответствует международным требованиям IEC 60947-4-1. Компоненты изготовлены из материалов, устойчивых к возгоранию, и обеспечивают безопасную работу при температуре окружающей среды от -5C до +40C. Наличие дугогасительной камеры снижает риск повреждений от электрической дуги при отключении нагрузки. Минимальная зона ионизации выхлопных газов позволяет располагать контактор рядом с другим оборудованием без увеличения межустройственных зазоров.

Преимущества

• Реверсивная конструкция в одном корпусе - экономия места и проводки
• Легко извлекаемый блок магнитной системы - быстрый ремонт и замена катушки без демонтажа всего контактора
• Поддержка внешних модулей - гибкость адаптации под любую схему управления
• Высокая долговечность благодаря двойному разрыву цепи и качественной дугогасительной камере
• Улучшенный теплоотвод за счёт алюминиевого основания - стабильная работа при длительных нагрузках

Ограничения применения

• Не предназначено для работы с постоянным током - применение только при переменном токе 50 Гц
• Отсутствие встроенного набора вспомогательных контактов - требует самостоятельной установки при необходимости сигнализации или блокировки
• Нельзя использовать в условиях повышенной влажности без защиты IP - сам по себе не имеет герметичной защиты (IP20)
• Максимальная рабочая температура +40C; при более высоких температурах необходимо снижение нагрузки или принудительное охлаждение

Примеры использования

• Реверсивный пуск двигателя лебедки на производстве
• Изменение направления движения конвейерной ленты в пищевой промышленности
• Управление насосом с функцией продувки трубопровода
• Станки с ЧПУ, где требуется точное изменение направления вращения шпинделя

Практические советы

• При подборе дополнительных контактов используйте оригинальные модули CHINT серии NC2 - они точно подходят по гнездам и механической совместимости
• Обязательно проверьте соответствие напряжения катушки (230 В AC) вашей сети управления - неверное напряжение вызовет отказ или перегрев
• При монтаже соблюдайте минимальные зазоры до металлических деталей - хотя зона ионизации мала, рекомендовано сохранять 10–15 мм свободного пространства вокруг
• Для частых реверсов (более 120 циклов/час) контролируйте нагрев контактора - при превышении тепловой нагрузки возможно срабатывание термической защиты или преждевременный износ контактов
• При замене катушки всегда отключайте питание - блок магнитной системы легко вынимается, но находится под напряжением во время работы
