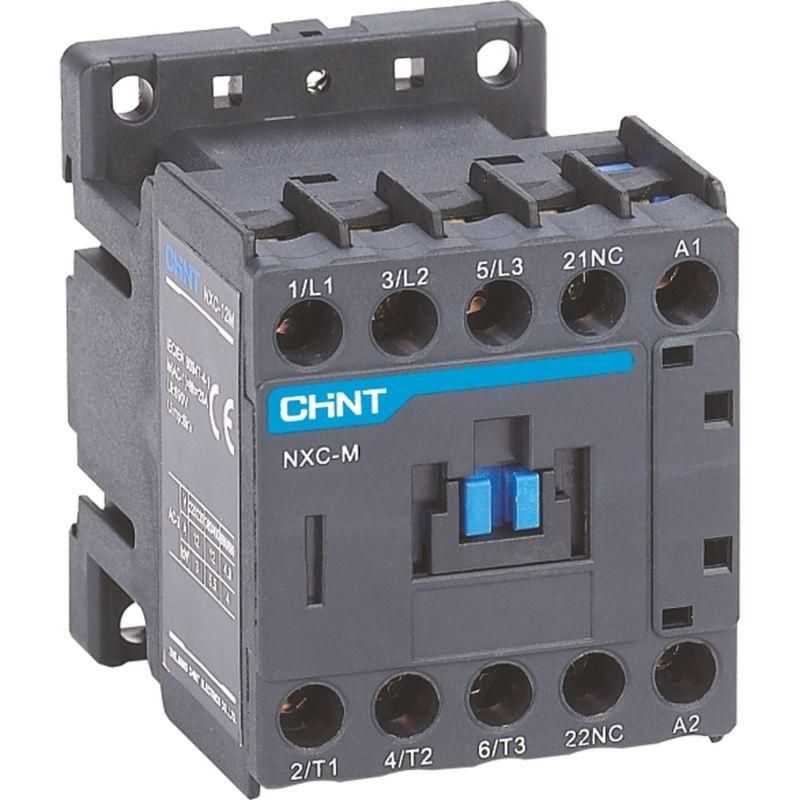

Контактор CHINT NXC-09M01 - устройство для дистанционного включения и выключения нагрузки переменного тока, рассчитанное на работу с напряжением 24 В AC. Подходит для автоматизации оборудования в промышленных системах, где требуется надежное управление мощностью до 9 А.

Назначение и область применения

Контактор CHINT NXC-09M01 используется для коммутации силовых цепей переменного тока с помощью слабого управляющего сигнала. Его применяют в системах автоматического управления: пускатели двигателей, системы освещения, нагревательные элементы, насосы и конвейеры. Катушка управления питается от сети 24 В AC - это безопасное напряжение, часто используемое в контроллерами PLC и реле управления.

Технические характеристики

• Тип тока: переменный (AC), частота 50/60 Гц - совместим со стандартными сетями России и Европы
• Напряжение катушки управления: 24 В AC - обеспечивает стабильную работу при колебаниях напряжения +-10%
• Номинальный рабочий ток: 9 А - способен переключать нагрузки до этого значения без перегрева
• Главные контакты: 3 нормально открытых (НО) - замыкаются при подаче напряжения на катушку
• Вспомогательные контакты: 1 нормально закрытый (НЗ) - используется для обратной связи, блокировки или индикации состояния

Совместимость и монтаж

Контактор CHINT NXC-09M01 монтируется на DIN-рейку шириной 35 мм - стандартная практика в распределительных щитах. Главные контакты предназначены для подключения медных проводов сечением до 2,5 мм2. Для подключения катушки используются два вывода, расположенные сверху устройства. Убедитесь, что напряжение на катушке точно соответствует 24 В AC - применение постоянного тока или другого напряжения повредит контакт.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-4-1 для контакторов переменного тока. Материалы корпуса самозагасающие, предотвращают распространение пламени. Нет специфической защиты IP - устройство предназначено для установки внутри электрошкафов, защищённых от пыли и влаги.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения
• Стабильная работа при температуре от -5C до +40C - подходит для большинства промышленных условий
• Минимальный уровень шума при срабатывании благодаря оптимизированному магнитному контуру
• Чёткий визуальный индикатор положения контактов через окно на корпусе

Ограничения применения

• Не предназначен для работы с высокими импульсными нагрузками - не использовать для сварочных аппаратов или мощных ламп накаливания при запуске
• Не допускается эксплуатация вне герметичных шкафов - открытое расположение увеличивает риск попадания пыли и влаги
• Работает только с переменным током - нельзя подключать к источникам постоянного тока
• Максимальная частота включения - до 600 раз в час; при более частых циклах возможен перегрев катушки

Примеры использования

• Управление трехфазным асинхронным двигателем 1,5 кВт через пускатель с тепловым реле
• Автоматическое включение группы LED-светильников по сигналу от PLC
• Интервалы включения/выключения нагревательного элемента в термокамере
• Логическая блокировка двух механизмов через вспомогательный контакт НЗ

Практические советы

• Проверьте соответствие напряжения катушки перед первым включением - даже кратковременная подача 220 В испортит устройство
• Подключите фильтр или варистор параллельно катушке, чтобы снизить помехи в чувствительной аппаратуре
• При использовании в условиях повышенной вибрации дополнительно закрепите контактор болтами к рейке
• Для контроля состояния используйте вспомогательный контакт НЗ - он позволяет формировать сигнал “устройство выключено” в системе управления
• Не забудьте про посадочный размер DIN-рейки - контактор совместим со всеми стандартными рейками 35 мм
