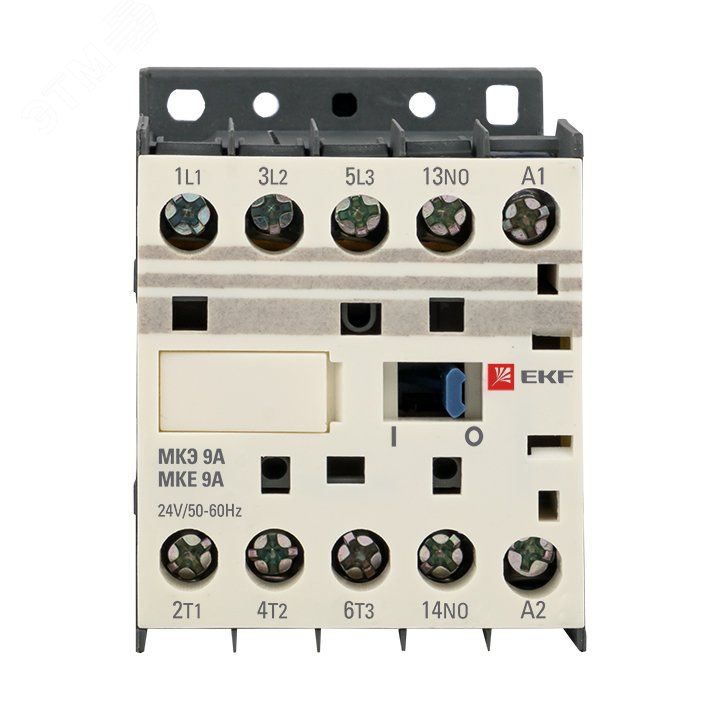

Мини-контактор МКЭ 9А кат. 24В AC 1НО PROxima EKF Mctr-s-9-24

Миниконтактор МКЭ 9 ампер 24 вольт переменного тока 1 нормально разомкнутый контакт от EKF серии PROxima - компактное устройство для дистанционного включения и отключения нагрузки до 9 А в цепях переменного тока. Подходит для управления двигателями, нагревательными элементами и другими потребителями в распределительных щитах.

Назначение и область применения

Миниконтактор МКЭ используется для частого включения и выключения электрических цепей с помощью слаботочного сигнала. Его применяют в системах автоматизации, где требуется управление силовой нагрузкой через кнопочные посты, терморегуляторы, PLC или другие управляющие устройства. Области применения: промышленные станки, конвейеры, системы вентиляции, освещение, насосы и тепловые установки.

Технические характеристики

• Напряжение управления: 24 В переменного тока
• Номинальный ток контактов: 9 А
• Номинальная мощность: 2 кВт (при 24 В AC)
• Количество нормально разомкнутых (НО) контактов: 1
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, в условиях повышенной влажности)
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.4.1-2002 / МЭК 60947-4-1-2009

Совместимость и монтаж

Миниконтактор МКЭ легко монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно защелкнуть его в паз рейки - никаких дополнительных креплений не требует. Также возможен монтаж на панель с помощью отверстий в основании (указано в описании производителя). Клеммы выполнены в виде тарельчатых зажимов - они плотно охватывают проводник, обеспечивая надежный контакт даже при многократном демонтаже. Сечения кабелей до 25 мм2 поддерживаются без необходимости переходников.

Безопасность и стандарты

Миниконтактор соответствует международному стандарту IEC 60947-4-1 и российскому ГОСТ Р 50030.4.1, что гарантирует безопасность при работе с высокими токами. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли внутрь корпуса - поэтому устройство следует устанавливать внутри закрытых щитов. Сертифицирован для работы в условиях повышенной влажности и перепадов температур (климат УХЛ3).

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на длительную работу при частых включениях
• Компактные габариты - экономит место в щитах
• Надежные тарельчатые зажимы - исключают ослабление соединений
• Наличие маркировочной площадки - позволяет легко идентифицировать контактор в щите
• Поддерживает универсальный монтаж: как на DIN-рейку, так и на панель

Ограничения применения

• Не предназначен для постоянной работы при токе выше 9 А - превышение вызывает перегрев и выход из строя
• IP20 не допускает использование во влажных или запыленных помещениях без защиты корпуса
• Работает только с переменным током - не совместим с постоянным током (DC)
• Один нормально разомкнутый контакт - для сложных схем (например, реверса) потребуется дополнительный модуль или другой тип контактора

Примеры использования

• Управление двигателем воздуходувки через термостат
• Включение группы светодиодных светильников по сигналу от PLC
• Автоматическое включение нагревателя в бойлере при достижении заданной температуры
• Контроль работы вентилятора в шкафу управления

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (24 В AC) - подача другого напряжения повредит катушку
• Затягивайте винты зажимов равномерно, не переусердствуйте - можно повредить пластиковые детали
• Для удобства обслуживания используйте маркировочную этикетку, которая идет в комплекте
• Если нужен реверс или несколько контактов - выбирайте модели с дополнительными модулями или рассматривайте более крупные контакторы
• Проверяйте посадочный диаметр DIN-рейки - некоторые старые рейки имеют отклонения, что затрудняет фиксацию
