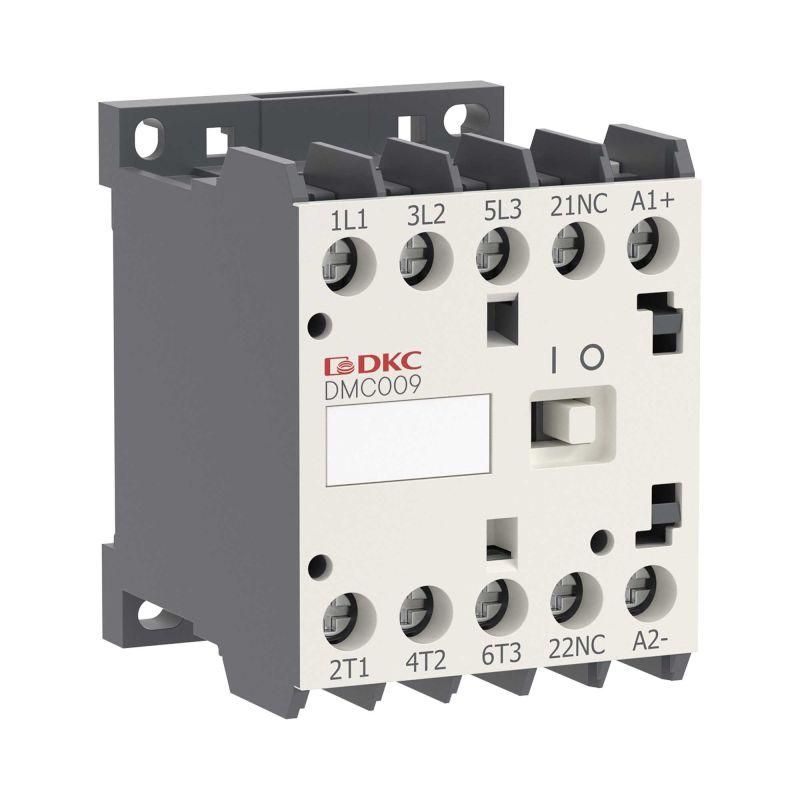

Миниконтактор YON DMC009 9A 4кВт AC3 3P кат. 24В AC 1НО | DMC009-3C10A024 DKC ДКС

Миниконтактор DKC DMC009 - компактное устройство для коммутации нагрузок до 4 кВт в цепях переменного тока, предназначенное для управления двигателями и другим оборудованием через DIN-рейку. Модель с катушкой 24 В AC и одним нормально замкнутым контактом подходит для систем автоматизации, где важна надежность и экономия места.

Назначение и область применения

Миниконтактор DKC DMC009 используется для включения и выключения электродвигателей, насосов, вентиляторов и других потребителей переменного тока мощностью до 4 кВт. Применяется в панелях управления промышленным оборудованием: станках, конвейерах, системах вентиляции и автономных автоматах. Подходит для частых операций включения/выключения благодаря высокой механической износостойкости.

Технические характеристики

• Номинальный ток: 9 А (при AC3 - для управления двигателями)
• Коммутируемая мощность: 4 кВт (переменный ток, 380–415 В)
• Количество полюсов: 3
• Тип тока: Переменный (AC)
• Напряжение катушки управления: 24 В AC
• Количество нормально замкнутых (НО) контактов: 1
• Способ монтажа: Крепление на DIN-рейку 35 мм
• Подключение силовых цепей: Кабельные зажимы (до 2,5 мм2)
• Исполнение: Стационарное, без защиты от внешних воздействий

Совместимость и монтаж

Minikontaktor DKC DMC009 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые клеммы - допустимый диаметр жилы до 2,5 мм2. Устройство совместимо с другими контактными элементами серии YON, что позволяет собирать модульные решения. Катушка 24 В AC требует питания от преобразователя или вторичной сети; не работает от постоянного тока.

Безопасность и стандарты

Миниконтактор DKC DMC009 соответствует международным стандартам IEC 60947-4-1 для контакторов средней мощности. Конструкция обеспечивает безопасную работу при температуре от -25C до +60C. Отсутствие IP-защиты требует установки внутри закрытых щитов.

Преимущества

• Компактные габариты - занимает мало места на панели, удобен для плотной сборки
• Высокая долговечность: рассчитан на десятки тысяч циклов включения/выключения
• Универсальное крепление на DIN-рейку - быстрая замена и обслуживание
• Чёткая фиксация контактов - снижает риск нагрева и потери соединения
• Работает с низким напряжением управления (24 В AC) - повышает безопасность при обслуживании

Ограничения применения

• Не предназначены для работы в условиях повышенной запылённости, влаги или агрессивной среды - требуется герметичная панель
• Нет встроенной защиты от перегрузок - необходимо использовать дополнительно тепловое реле
• Только один НО контакт - для сложных схем управления может потребоваться дополнительное реле
• Не поддерживает управление постоянным током - катушка 24 В AC не работает от 24 В DC

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Включение/выключение вентилятора в шкафу ЧПУ
• Коммутация нагрузки в панели управления конвейерной линии
• Схема реверса двигателя (в паре с аналогичным контактором DMC)

Практические советы

• Проверьте соответствие сечения кабеля: максимальный ток 9 А - используйте медный провод 1,5–2,5 мм2
• При использовании в схемах с реверсом обязательно примените блокировку (электромеханическую или программную), чтобы исключить одновременное включение двух контакторов
• Для длительной работы в режиме близком к пределу (например, 8–9 А) рекомендуется обеспечить хорошую вентиляцию вокруг контактора
• Заменяйте только при явном износе контактов - признаки: хроническое подгорание, затруднённое отпускание, посторонние звуки
• При заказе учтите артикул DMC009 - он указывает именно на эту модель с 3 полюсами и 24 В AC. Аналоги от других производителей могут отличаться по габаритам и расположению клемм
