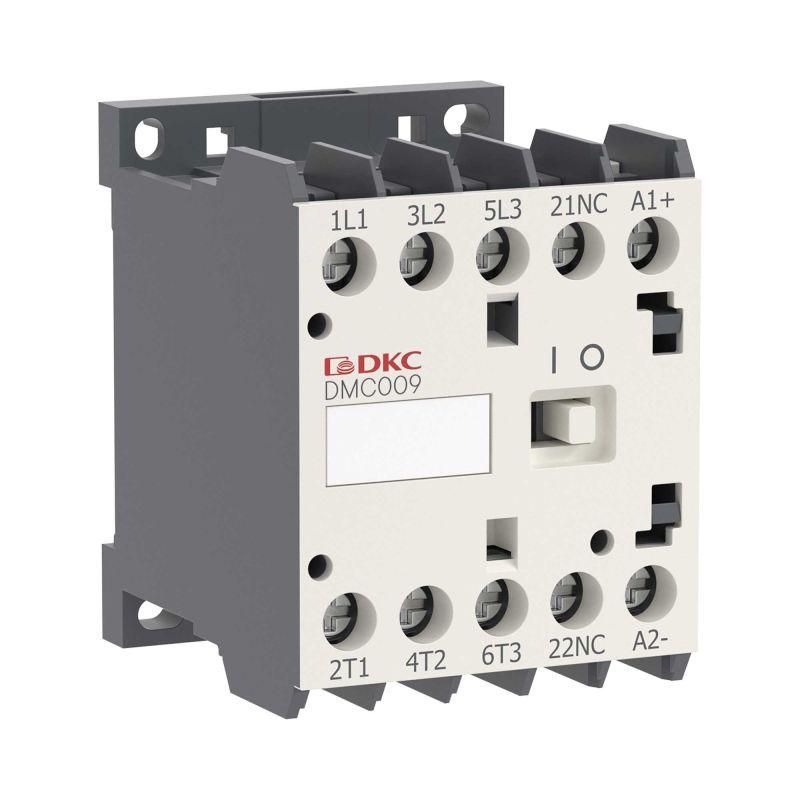

Миниконтактор YON DMC009 9A 4кВт AC3 3P кат. 220В AC 1НО | DMC009-3C10A230 DKC ДКС

Миниконтактор YON DMC009-3C10A230 - это компактное устройство для коммутации нагрузок до 4 кВт в сетях переменного тока, предназначенное для управления двигателями и другим оборудованием через DIN-рейку. Номинальный ток 9 А и катушка на 230 В делают его универсальным решением для автоматизации промышленных систем.

Назначение и область применения

Minikontaktor YON DMC009-3C10A230 используется для включения и выключения электродвигателей, насосов, вентиляторов и других потребителей переменного тока. Подходит для систем автоматического управления, где требуется надёжная и частая коммутация. Применяется в панелях управления станков, конвейеров, систем вентиляции и HVAC.

Технические характеристики

• Номинальный ток: 9 А
• Коммутируемая мощность (AC-3): 4 кВт
• Количество полюсов: 3
• Напряжение катушки управления: 230 В переменного тока (AC)
• Тип контактов: нормально открытое (NO) - замыкает цепь при подаче напряжения на катушку
• Тип тока: переменный (AC)
• Способ монтажа: установка на DIN-рейку 35 мм
• Подключение силовых цепей: кабельные зажимы (винтовые клеммы)
• Исполнение: стационарное, для внутренней установки

Совместимость и монтаж

Миниконтактор YON DMC009-3C10A230 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке - фиксация механическая, без инструментов. Кабельные зажимы рассчитаны на провода сечением до 2,5 мм2. Убедитесь, что сечение жил соответствует заявленному току 9 А - переусердствовать с толщиной провода не стоит, так как зажимы имеют ограниченную ёмкость. Отдельно управляющая катушка требует точной подачи 230 В AC; подключение к 110 В или постоянному току вызовет отказ работы.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 для контакторов малых габаритов. Конструкция обеспечивает изоляцию и безопасность при работе в условиях промышленной среды. Однако не имеет защиты от внешних воздействий (IP-класс не указан) - использовать только внутри закрытых шкафов.

Преимущества

• Компактные размеры - экономия места на панели управления
• Высокая долговечность при частых включениях (до 1 млн операций)
• Чёткий механический индикатор положения контактов
• Работает с типичными промышленными напряжениями (230 В AC)
• Совместим с другими элементами серии YON (например, реле DCR) для сборки комплексных систем управления

Ограничения применения

• Не предназначена для работы с постоянным током (DC) - использование на DC повредит катушку
• Не имеет степени защиты IP - запрещён монтаж во влажных, пыльных или открытых помещениях
• Максимальная мощность 4 кВт - не подходит для крупногабаритных двигателей свыше 5,5 кВт
• Катушка работает только на 230 В AC - нельзя применять с 110 В, 24 В или 48 В
• Не является реверсивным контактором - для изменения направления вращения двигателя нужен второй экземпляр или специальная схема

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Включение вентилятора охлаждения в электронном шкафу
• Автоматическое включение нагревательного элемента в термокамере
• Компонент в пульте управления конвейера на пищевом производстве

Практические советы

• При подключении силовых кабелей затягивайте клеммы равномерно - перегрузка может деформировать контактные площадки
• Для длительной службы рекомендуется устанавливать дополнительный предохранитель на входе (например, gG 10 А)
• Если планируете использовать несколько таких миниконтакторов - выбирайте одинаковые модели, чтобы унифицировать обслуживание
• Проверьте соответствие напряжения сети 230 В +-10% перед первым включением - скачки напряжения снижают срок службы катушки
• Заменяйте миниконтактор YON DMC009-3C10A230 при появлении подгоревших контактов, хрипов при включении или невозможности отключения нагрузки
