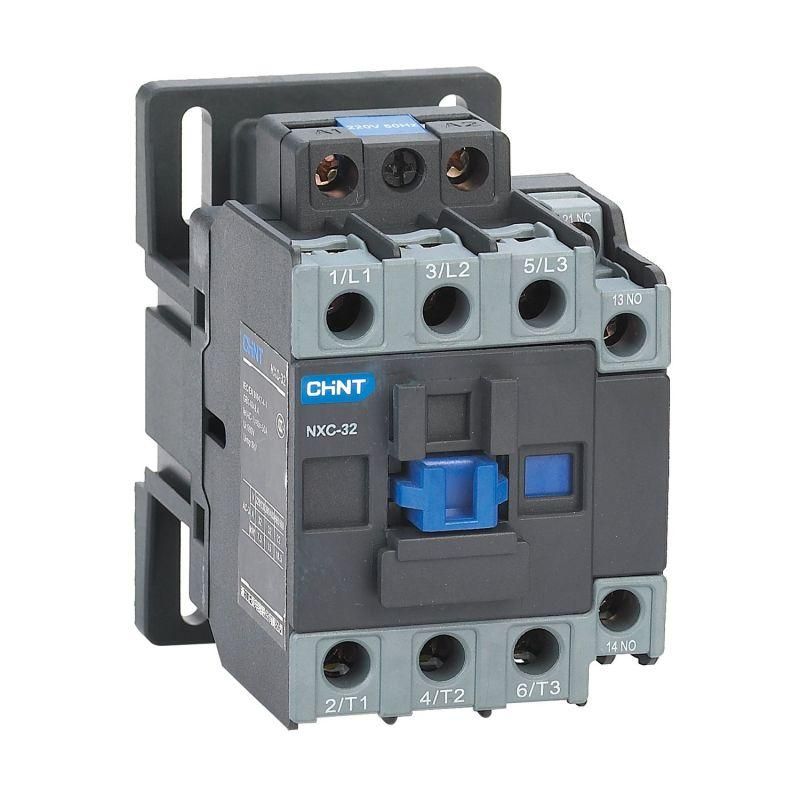

Контактор NXC-32 32А 220В AC 1НО+1НЗ 50/60Гц (R) CHINT 925213

Контактор CHINT NXC-32 220В AC 1 нормально открытый + 1 нормально закрытый 50/60Гц - это устройство для дистанционного управления мощными нагрузками в цепях переменного тока. Подходит для автоматизации оборудования, где требуется надёжное переключение силовой цепи при помощи слабого управляющего сигнала.

Назначение и область применения

Контактор CHINT NXC-32 220В AC 1 нормально открытый + 1 нормально закрытый 50/60Гц используется для включения и выключения электродвигателей, нагревательных элементов, освещения и других нагрузок до 32 А. Управление осуществляется через катушку на 220 В переменного тока - достаточно подать сигнал на управляющие выводы, чтобы контакты изменили состояние. Применяется в системах автоматизации, на станках, конвейерах, насосных станциях и распределительных щитах.

Технические характеристики

• Номинальный рабочий ток: 32 А - способен коммутировать нагрузки до этой величины без перегрева.
• Номинальное напряжение питания катушки: 220 В переменного тока (AC) - работает от стандартной сети 220 В, частотой 50–60 Гц.
• Количество нормально открытых (NO) контактов: 3 - используются для включения нагрузки при активации контактора.
• Количество нормально замкнутых (NC) контактов: 1 - размыкаются при срабатывании, применяются для отключения цепи или создания блокировок.
• Род тока: переменный (AC) - не предназначен для постоянного тока.

Совместимость и монтаж

Контактор CHINT NXC-32 220В AC 1 нормально открытый + 1 нормально закрытый 50/60Гц монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения силовых проводов рассчитаны на медные жилы сечением до 16 мм2. Управляющая катушка подключается к двум верхним контактам - полярность не важна. Для защиты от скачков напряжения рекомендуется установить вольтодобавочный диод или RC-цепь параллельно катушке, особенно при работе с длинными управляющими проводами.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1. Обладает классом защиты IP20 - защищён от прикосновений к токоведущим частям, но не герметичен. Не предназначен для работы во взрывоопасных зонах, в условиях повышенной влажности или запылённости без дополнительной защиты корпуса.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения-выключения.
• Устойчив к кратковременным перегрузкам - допускает токи выше 32 А в течение нескольких секунд.
• Чёткое визуальное положение контактов - рычаг на корпусе показывает текущее состояние (включен / выключен).
• Стандартная форма и габариты - совместим со всеми типовыми шкафами и креплениями на DIN-рейке.

Ограничения применения

• Не подходит для постоянного тока - использование на DC вызовет быстрый выход из строя катушки.
• Максимальный ток - 32 А; для больших нагрузок нужен более мощный контактор.
• Нет встроенной защиты от перегрузки или короткого замыкания - требует внешней защиты (автоматический выключатель или предохранители).
• Не имеет функции фазового контроля - не отключится при потере одной фазы в трёхфазной системе.

Примеры использования

• Управление трехфазным двигателем насоса через кнопочный пост - управляющий сигнал 220 В включает контактор, который замыкает три NO-контакта и подаёт питание на двигатель.
• Автоматическое отключение светильника при срабатывании датчика движения - NC-контакт размыкает цепь освещения, когда контактор получает команду.
• Блокировка двух механизмов: один контактор включает станок, одновременно размыкая NC-контакт другого устройства, исключая одновременную работу.

Практические советы

• Проверьте соответствие сечения провода и токовой нагрузки - для 32 А используйте минимум 4–6 мм2 меди.
• При использовании в щите с несколькими контакторами соблюдайте минимальный интервал между ними - не менее 10 мм для теплоотвода.
• Избегайте установки рядом с источниками тепла (например, термореле или преобразователями частоты) - температура окружающей среды не должна превышать +40 C.
• При подключении управляющей цепи используйте экранированный кабель, если она проходит рядом с силовыми проводами - это снижает помехи.
• Артикул 925213 - это конкретная модификация с одним NC-контактом. Если нужны другие комбинации (например, 4 NO), выбирайте другие варианты серии NXC-32.
