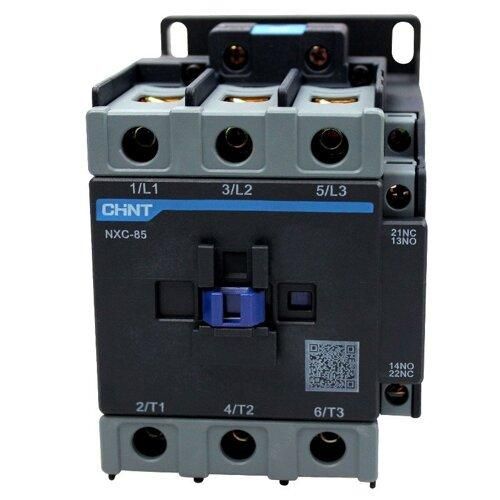

Контактор NXC-85 85А кат. 380В AC 1НО+1НЗ AC-3 (R) CHINT 836817

Контактор CHINT NXC-85 380AC 1НО+1НЗ 50Гц (R) предназначен для частого включения и отключения нагрузок до 85 А, особенно двигателей переменного тока. Его компактная конструкция и надёжная коммутация делают его популярным решением в промышленной автоматике.

Назначение и область применения

Контактор CHINT NXC-85 380AC 1НО+1НЗ 50Гц (R) используется для дистанционного управления мощными электрическими цепями. Он применяется в системах автоматизации для запуска и остановки электродвигателей, насосов, вентиляторов, конвейеров и другого оборудования с высокой частотой включений. Также его можно использовать как основной элемент в составе электромагнитного пускателя при совмещении с тепловым реле.

Технические характеристики

• Тип изделия: контактор переменного тока (AC)
• Номинальный рабочий ток: 85 А
• Напряжение питания катушки: 380 В AC
• Частота: 50 Гц
• Количество нормально открытых (замыкающих) контактов: 3
• Количество нормально замкнутых контактов: 1
• Управление: электромагнитное, с катушкой на 380 В

Совместимость и монтаж

Контактор CHINT NXC-85 380AC 1НО+1НЗ 50Гц (R) устанавливается на DIN-рейку шириной 35 мм. Клеммы для силовых проводов рассчитаны на зажим медных жил сечением до 50 мм2. Для подключения цепи управления требуется источник напряжения 380 В AC - несовместим с сетью 220 В. Подключение осуществляется через верхние и нижние клеммы, расположенные сбоку корпуса. Убедитесь, что контактная группа соответствует требуемой логике управления: 3 НО + 1 НЗ - оптимальна для схем с самоблокировкой и аварийной остановкой.

Безопасность и стандарты

Контактор NXC-85 соответствует международным стандартам IEC 60947-4-1. Обеспечивает класс изоляции II и степень защиты IP20. Конструкция исключает случайное прикосновение к токоведущим частям при установленном корпусе. Применяется в соответствии с требованиями ПУЭ для промышленных объектов.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 10 млн операций включения/выключения
• Минимальный уровень шума при работе благодаря улучшенной конструкции сердечника
• Легкий доступ к контактам для осмотра и обслуживания
• Стандартный форм-фактор - совместим со всеми типовыми панелями и щитами
• Интеграция с тепловыми реле серии NTC для быстрого создания пускателей

Ограничения применения

• Не предназначена для работы с постоянным током - применение на DC приведёт к повреждению катушки
• Работает только при напряжении 380 В +-10%; использование с 220 В невозможно
• Не рекомендуется для сред с повышенной запылённостью или влагой - степень защиты IP20 не обеспечивает герметичность
• Не подходит для частых перегрузок свыше 85 А - требует установки тепловой защиты

Примеры использования

• Автоматический пуск двигателя воздушного компрессора в цехе
• Удалённое управление насосной станцией в системе водоснабжения
• Компонент пускателя для конвейера на пищевом производстве
• Управление световым оборудованием на крупных складских комплексах

Практические советы

• При проектировании схемы учтите, что 3 замыкающих контакта позволяют управлять трёхфазной нагрузкой, а один нормально замкнутый - для сигнализации состояния “останов” или блокировки других устройств
• Обязательно используйте тепловое реле (например, NTC-100) при защите двигателей - контактор не имеет встроенной перегрузочной защиты
• Проверьте соответствие сечения кабеля: для 85 А в меди лучше использовать жилы 25–35 мм2, в зависимости от температуры окружающей среды
• При монтаже в щитах соблюдайте минимальные расстояния до нагреваемых элементов - контактор чувствителен к перегреву
• Для удобства диагностики выбирайте модели с визуальным индикатором положения контактов - он есть в серии NXC
