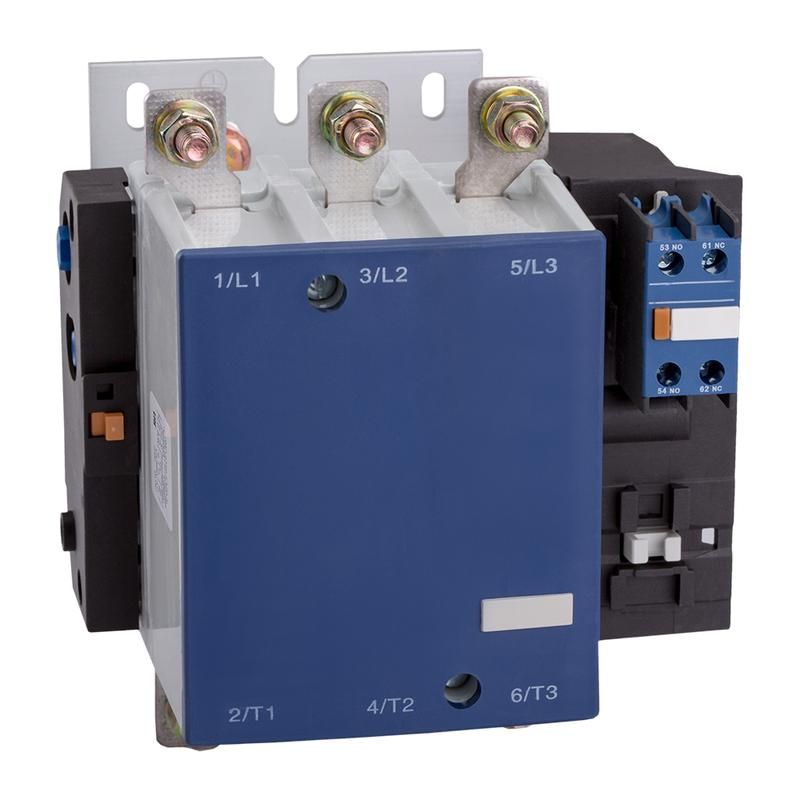

Контактор OptiStart E LC1E160M5 160А кат. 220В AC 1НО+1НЗ КЭАЗ 330266

Контактор LC1E160M5-160A-1NO+1NC-220AC от КЭАЗ предназначен для коммутации силовых цепей переменного тока, особенно в задачах управления двигателями мощностью до 75 кВт. Этот контактный аппарат обеспечивает надёжное включение и отключение нагрузки через управляющую катушку на 220 В AC, что делает его популярным решением в промышленной автоматике.

Назначение и область применения

Контактор LC1E160M5-160A-1NO+1NC-220AC используется для удалённого включения и выключения электродвигателей, нагревательных элементов и других мощных нагрузок. Он применяется там, где требуется частое переключение без механического воздействия оператора.

• Управление насосами, вентиляторами и компрессорами
• Автоматизация станков и конвейеров
• Контроль тепловых завес и печей
• Системы АВР (автоматический ввод резерва)
• Грузоподъёмные механизмы - лифты, краны, элеваторы

Это нереверсивный контактный аппарат - он не предназначен для изменения направления вращения двигателя. Для реверса потребуется два таких контактора или специальный реверсивный модуль.

Технические характеристики

• Номинальный ток: 160 А - способен безопасно коммутировать нагрузки до этой величины в режиме AC-1 и AC-3
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этим напряжением для срабатывания
• Мощность двигателя: до 75 кВт - оптимальна для двигателей средней и большой мощности
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации состояния или блокировок
• Род тока: переменный (AC) - работает только с сетью переменного тока, не совместим с постоянным
• Степень защиты: IP00 - корпус не защищён от пыли и воды; требует установки в закрытые шкафы
• Способ монтажа: винтовое соединение - фиксируется на DIN-рейке или плите болтами

Совместимость и монтаж

Контактор LC1E160M5-160A-1NO+1NC-220AC монтируется на DIN-рейке шириной 35 мм или крепится на платформу с помощью четырёх винтов. Подключение силовых проводов осуществляется через винтовые зажимы - допускается использование медных жил сечением до 95 мм2. Управляющая катушка подключается отдельно: важно соблюдать полярность - L и N должны соответствовать маркировке на корпусе.

Не используйте этот контактный аппарат без внешнего корпуса - из-за IP00 он опасен при открытой эксплуатации. Обязательно размещайте его внутри распределительного щита с достаточным воздушным зазором вокруг для теплоотвода.

Безопасность и стандарты

Контактор LC1E160M5-160A-1NO+1NC-220AC соответствует требованиям ГОСТ Р МЭК 60947-4-1 и международному стандарту IEC 60947-4-1. Произведён на КЭАЗ - предприятии с сертифицированной системой качества. Компоненты рассчитаны на работу в условиях температур от -40C до +60C и относительной влажности до 85% при 25C.

Преимущества

• Высокая долговечность - механический ресурс более 1 млн циклов, электрический - до 100 тыс. при нагрузке 75 кВт
• Чёткая и быстрая коммутация благодаря усиленному электромагниту
• Простая замена - совместим с другими изделиями серии LC1E, легко заменить аналогичную модель без переделки монтажа
• Наличие вспомогательных контактов (1НО+1НЗ) позволяет реализовать блокировки, индикацию и сигналы в системы управления

Ограничения применения

• Не подходит для работы в открытом воздухе или сырых помещениях - степень защиты IP00 исключает любую защиту от влаги и пыли
• Не предназначен для реверсивного управления - нельзя использовать один контактный аппарат для изменения направления вращения двигателя
• Требует принудительного охлаждения при длительной работе на пределе тока - перегрев возможен без вентиляции
• Не рекомендован для частых пусков свыше 60 раз/час - снижает срок службы контактов

Примеры использования

• На производстве: запуск и остановка асинхронного двигателя 75 кВт на линии производства пластиков
• В ЖКХ: управление насосом подачи горячей воды в систему отопления многоквартирного дома
• В логистике: включение вентилятора в системе кондиционирования складского помещения
• В АВР: переключение нагрузки с основного на резервный источник питания

Практические советы

• Выбирая контактный аппарат LC1E160M5-160A-1NO+1NC-220AC, проверьте соответствие напряжения сети управления - 220 В AC. Подключение на 380 В повредит катушку.
• Для увеличения срока службы используйте RC-цепочки или варисторы на входе катушки - они гасят импульсы при отключении.
• Обязательно проверяйте затяжку винтов после первого включения - термическое расширение может ослабить контакт.
• Если нужна защита от пыли и брызг - выбирайте версию с крышкой IP65 или помещайте этот контактный аппарат внутрь герметичного шкафа.
• При использовании в системах безопасности (например, лифт) обязательно применяйте дополнительные устройства контроля - сам контакт не является устройством аварийного отключения.
