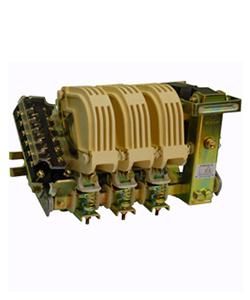

Контактор КТ-5013Б 100А кат. 220В (аналог КТ-6013) Электротехник ET018914

Контактор электромагнитный 100А 220В 3з+3р 3 полюса КТ-5013Б У3 (КТ 6013) - устройство для автоматического включения и отключения мощных нагрузок в цепях переменного тока. Произведён компанией Электротехник, предназначен для установки на монтажную плату в распределительных щитах и промышленном оборудовании.

Назначение и область применения

Контактор электромагнитный 100А 220В 3з+3р 3 полюса КТ-5013Б У3 (КТ 6013) используется для коммутации трёхфазных электродвигателей, нагревательных элементов, конвейеров и других потребителей электроэнергии с током до 100 А. Подходит для систем автоматизации, где требуется удалённое управление питанием через слабые управляющие сигналы. Применяется в машиностроении, пищевой промышленности, на транспорте и в объектах ЖКХ.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который контактор способен выдерживать в замкнутом состоянии без перегрева.
• Напряжение катушки управления: 220 В AC - требует подачи именно этого напряжения на управляющую обмотку для срабатывания.
• Число силовых полюсов: 3 - три пары контактных групп, каждая из которых размыкает одну фазу трёхфазной сети.
• Род тока: Переменный (AC) - работает только с сетью 50 Гц, не совместим с постоянным током.
• Исполнение: Нереверсивное - позволяет лишь включить/выключить нагрузку, но не изменяет направление вращения двигателя.
• Климатическое исполнение: У3 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%, типична для помещений в средней полосе России.
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус полностью открытый, доступен ко всем деталям.
• Тип подключения: Болтовое - провода закрепляются гайками на клеммах, требуют затяжки усилием рукой или ключом.
• Способ монтажа: Монтажная плата - крепится на металлический лист или DIN-рейку через специальные отверстия, не имеет штатного крепления на рейку.

Совместимость и монтаж

Контактор электромагнитный 100А 220В 3з+3р 3 полюса КТ-5013Б У3 (КТ 6013) устанавливается исключительно на жесткую поверхность - монтажную плиту или раму. Для работы необходима правильная сборка: силовые клеммы должны быть надёжно зажаты, чтобы избежать нагрева и оплавления. Управление осуществляется через две клеммы катушки (A1–A2), которые подключаются к кнопкам, термореле или PLC. Обязательно соблюдайте полярность подключения управляющего напряжения - хотя он работает на переменном токе, некорректное соединение может повредить катушку.

Безопасность и стандарты

Производитель указывает соответствие требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1) для аппаратов низкого напряжения. Однако степень защиты IP00 делает этот контактор опасным для открытых площадок и мест с возможностью попадания пыли, влаги или случайного прикосновения. Его нельзя использовать вне защищённых щитов. Все операции с подключением выполняют только после отключения питания!

Преимущества

• Высокая коммутационная способность - способен включать/отключать ток до 100 А даже при высоких пусковых токах двигателей.
• Надёжная механическая конструкция - контакты выполнены из медно-вольфрамового сплава, устойчивы к эрозии.
• Простота обслуживания - можно осмотреть и заменить контакты без демонтажа всего устройства.
• Цена ниже аналогов с более высокой степенью защиты - выгоден для бюджетных проектов внутри закрытых щитов.

Ограничения применения

• Не допускается использование во влажных, запылённых или взрывоопасных помещениях - IP00 не обеспечивает никакой защиты.
• Запрещено применять в цепях постоянного тока - катушка рассчитана только на переменный ток 50 Гц.
• Не подходит для частого включения-отключения свыше 600 раз в час - риск перегрева катушки и быстрый износ контактов.
• Требуется обязательная установка в закрытом щите - открытый корпус создаёт риск поражения током.

Примеры использования

• Управление насосными станциями в системах водоснабжения.
• Автоматический запуск компрессора холодильного оборудования.
• Коммутирование печей сопротивления в термических камерах.
• Подключение конвейерных лент в логистике и производстве.

Практические советы

• Выбирая контактор, проверьте, что ваша нагрузка не превышает 100 А - лучше брать запас 20%. Например, двигатель 75 кВт при 380 В будет работать около 90 А - такой вариант подходит.
• Обязательно используйте предохранители перед контактором - он сам не защищает от КЗ.
• При монтаже на пластиковую или деревянную основу - обязательно добавьте металлическую планку для теплоотвода и прочности.
• Проверяйте состояние контактов каждый год - особенно при работе с частыми пусками. При наличии следов подгорания - замените сразу.
• Не путайте модель КТ-5013Б У3 с другими сериями - у них отличается форма крепления и расположение клемм. Артикул et018914 соответствует именно этой версии.
