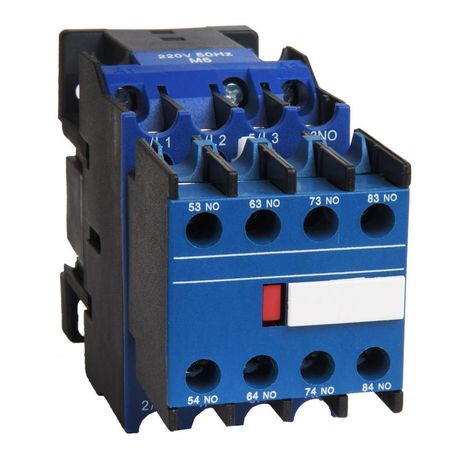

Контактор ПМ12-010100 УХЛ4 В 10А кат. 110В AC 3НО+2НЗ КЭАЗ 312323

Контактор ПМ12-010100 УХЛ4 В, 110В, (3з+2р) от КЭАЗ предназначен для частого включения и отключения электрических цепей переменного тока, особенно в системах управления электродвигателями мощностью до 4 кВт. Этот контактный аппарат с катушкой на 110 В AC обеспечивает надёжную коммутацию в условиях промышленной автоматизации.

Назначение и область применения

Контактор ПМ12-010100 УХЛ4 В, 110В, (3з+2р) используется для дистанционного управления нагрузками переменного тока: запуск и остановка электродвигателей, управление нагревательными элементами, переключение светильников и других устройств. Подходит для установки в щитах управления, на станках, конвейерах, насосных станциях и другом оборудовании, где требуется частое включение/выключение.

Технические характеристики

• Номинальное напряжение управления: 110 В переменного тока (AC)
• Номинальный ток главных контактов: 10 А
• Количество силовых контактов: 3 нормально замкнутых (НЗ) + 3 нормально открытых (НО)
• Количество вспомогательных контактов: 3 нормально замкнутых (НЗ) + 2 нормально открытых (НО)
• Номинальная мощность двигателя: 4 кВт
• Род тока: переменный (AC)
• Степень защиты: IP00 - без защиты от внешних воздействий
• Исполнение: открытое - корпус не защищён, требует установки в закрытом шкафу
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-010100 УХЛ4 В, 110В, (3з+2р) совместим с другими компонентами серии ПМЛ и РТЛ от КЭАЗ. Для монтажа используйте винтовое крепление - крепёжные отверстия расположены по бокам корпуса. Подключите управляющую катушку к сети 110 В AC через кнопочные станции, термореле или PLC. Главные контакты рассчитаны на подключение медных проводов сечением до 2,5 мм2; вспомогательные - до 1,5 мм2. Обязательно соблюдайте полярность при подключении катушки - она работает только на переменном токе.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяется в соответствии с классом исполнения УХЛ4 - допускается эксплуатация при температуре от −40 C до +40 C и относительной влажности до 80 % при 25 C. Открытый тип исполнения (IP00) требует обязательной установки внутри электрического шкафа с защитой от пыли, влаги и механических повреждений.

Преимущества

• Высокая коммутационная износостойкость благодаря качественным контактам и пружинному механизму
• Гибкая конфигурация контактов: 3 НЗ + 3 НО силовых + 3 НЗ + 2 НО вспомогательных - позволяет реализовать сложные схемы управления
• Устойчивость к колебаниям напряжения в цепи управления +-10%
• Совместимость с широким спектром устройств автоматики, включая реле времени и частотные преобразователи

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• Не предназначена для работы вне закрытого шкафа - степень защиты IP00 исключает использование на открытом воздухе или в сырых помещениях без защиты
• Не рекомендуется для постоянной работы при токе выше 10 А - возможен перегрев и сваривание контактов
• Не поддерживает постоянный ток (DC) - катушка рассчитана только на 110 В AC

Примеры использования

• Управление трёхфазным двигателем насоса 4 кВт через кнопочную станцию
• Автоматическое включение системы вентиляции по сигналу от термостата
• Схема “звезда–треугольник” с использованием одного основного контактора и двух вспомогательных
• Контроль работы конвейера с сигнализацией состояния через вспомогательные контакты

Практические советы

• Проверьте соответствие напряжения катушки (110 В AC) перед подключением - неверное напряжение вызывает отказ или перегрев
• При монтаже затягивайте винты равномерно, чтобы не деформировать контактные планки
• Используйте вспомогательные контакты для создания блокировок - например, предотвращение одновременного включения противоположных направлений движения
• Обеспечьте доступ к контактам для периодической проверки - окисление контактов снижает срок службы
• При замене аналогичного устройства - учтите габариты и количество контактов: модель ПМ12-010100 УХЛ4 В имеет фиксированную конфигурацию 3з+2р, другие варианты серии отличаются числом контактов
