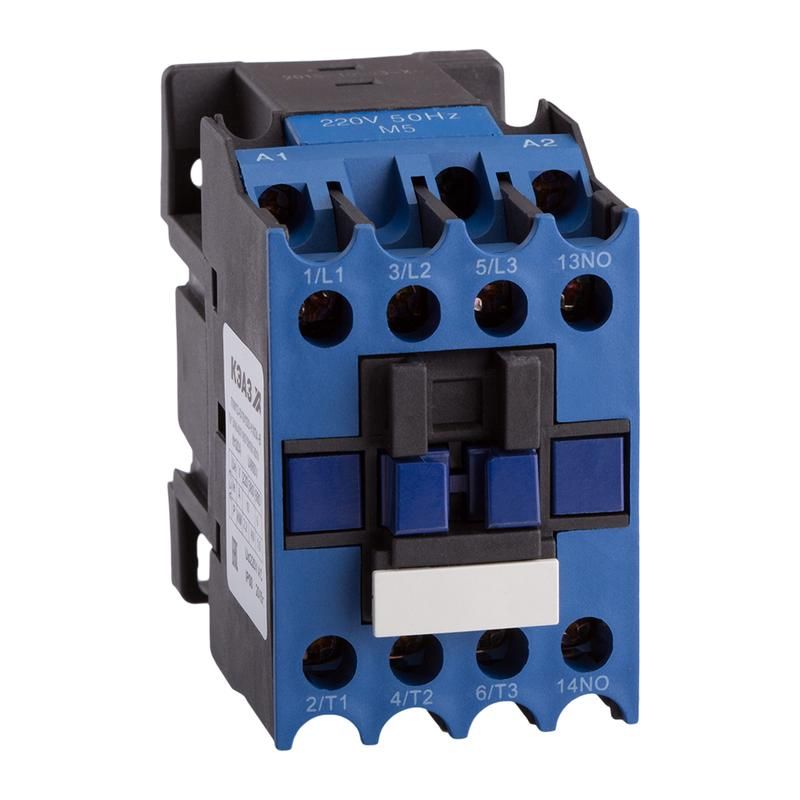

Контактор ПМ12-010100 УХЛ4 В 10А кат. 660В AC 1НО КЭАЗ 315092

Контактор ПМ12-010100 УХЛ4 В 660В 10А (1з) однополюсный - это устройство для коммутации силовых цепей переменного тока, предназначенное для частого включения и отключения электродвигателей и другого оборудования. Произведён КЭАЗ, соответствует серии ПМЛ, артикул 315092.

Назначение и область применения

Контактор ПМ12-010100 УХЛ4 В 660В 10А (1з) однополюсный используется для удалённого управления мощными нагрузками: электродвигателями, нагревателями, насосами, вентиляторами. Подходит для систем автоматизации, станков, конвейеров, где требуется надёжное включение/выключение при высоких токах. Катушка управления рассчитана на переменный ток 660 В - позволяет управлять контактами через стандартные кнопочные посты, реле или контроллеры.

Технические характеристики

• Номинальное напряжение питания катушки: 660 В переменного тока (AC)
• Номинальный ток главной цепи: 10 А
• Количество силовых контактов: 3 нормально открытых (НО) + 3 нормально закрытых (НЗ)
• Количество вспомогательных контактов: 1 НО + 1 НЗ - для сигнализации и блокировок
• Номинальная мощность управляемого двигателя: до 4 кВт
• Род тока: только переменный (AC)
• Исполнение: открытое - без корпуса, доступны все части устройства
• Степень защиты: IP00 - нет защиты от пыли и воды
• Способ подключения: винтовые зажимы для проводов

Совместимость и монтаж

Контактор ПМ12-010100 УХЛ4 В 660В 10А (1з) однополюсный монтируется на DIN-рейку или жестко к поверхности с помощью винтов. Для подключения силовых цепей используются винтовые клеммы - требуют плотного затягивания. Вспомогательные контакты позволяют подключить цепи управления, аварийную сигнализацию или блокировки. Обязательно соблюдайте полярность при подключении катушки - она работает только на переменном токе. Максимальное сечение провода - до 4 мм2 (по типичному для этой серии).

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Серия ПМЛ прошла испытания на механическую износостойкость и тепловую устойчивость. Однако из-за степени защиты IP00 использование в условиях повышенной запылённости, сырости или на открытом воздухе недопустимо - требуется установка в распределительных щитах или защищённых помещениях.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций
• Чёткая и быстрая реакция катушки на сигнал управления
• Наличие пары вспомогательных контактов (НО+НЗ) упрощает схемы автоматики
• Простая замена при выходе из строя - совместим с другими моделями серии ПМЛ
• Надёжные винтовые клеммы обеспечивают долговечный контакт даже при колебаниях температур

Ограничения применения

• Не применяется в цепях постоянного тока - катушка рассчитана исключительно на AC
• IP00 не допускает эксплуатацию вне герметичных шкафов
• Не рекомендован для частых пусков двигателей свыше 4 кВт - возможен перегрев и снижение срока службы
• Открытая конструкция требует обязательной защиты от случайного прикосновения
• Не подходит для сред с агрессивными газами, химикатами или сильной вибрацией без внешней защиты

Примеры использования

• Управление трёхфазным двигателем 3 кВт на конвейере в цеху
• Автоматическое включение системы вентиляции по сигналу термостата
• Коммутирование группы освещения в распределительном щите
• Связка с пускателем ПМЛ для реализации реверса двигателя
• Подключение к PLC через вспомогательные контакты для контроля состояния

Практические советы

• При монтаже проверьте, что винтовые клеммы затянуты усилием 0,8–1,0 Нм - слабый контакт вызывает перегрев
• Для работы в условиях вибраций используйте контргайки или фиксирующие пластины
• Если нужна защита от пыли и влаги - устанавливайте контактор внутри щита с классом защиты IP54 или выше
• Проверяйте соответствие напряжения катушки 660 В - применение на 380 В приведёт к отказу
• При замене аналога - можно использовать другие модели серии ПМЛ с таким же током и числом контактов
• Обязательно отключайте питание перед обслуживанием - контактор не имеет механической блокировки
