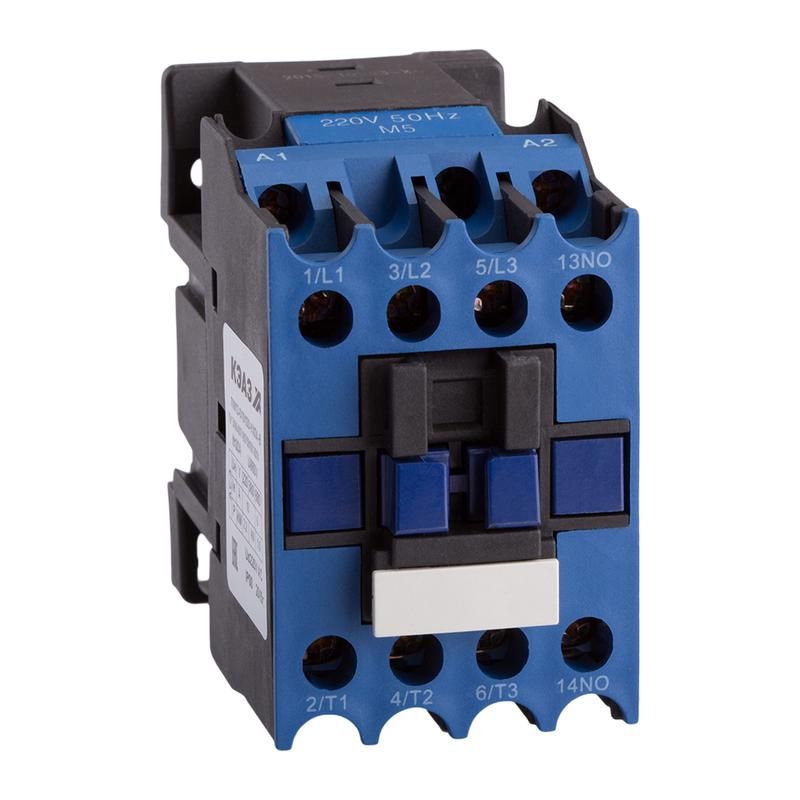

Контактор ПМ12-016100 УХЛ4 В 16А кат. 220В AC 1НО КЭАЗ 315115

Контактор ПМ12-016100 УХЛ4 В, 220В, 1 нормально открытый контакт - устройство для дистанционного включения и отключения электродвигателей и других нагрузок до 7,5 кВт. Произведён КЭАЗ, соответствует серии ПМЛ, используется в промышленной автоматике с сетью переменного тока 220 В.

Назначение и область применения

Контактор ПМ12-016100 УХЛ4 В предназначен для частого коммутирования электрических цепей переменного тока. Его основная задача - управлять мощными нагрузками через слабые сигналы управления, например, от кнопочных постов, термостатов или PLC. Подходит для работы с двигателями до 7,5 кВт, насосами, вентиляторами, конвейерами и другим оборудованием, требующим надёжного включения/выключения.

Технические характеристики

• Номинальное напряжение управления: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 16 А
• Количество нормально открытых (NO) контактов: 3 шт.
• Номинальная мощность управляемого электродвигателя: 7,5 кВт
• Род тока: Переменный (AC)
• Исполнение: Открытое - без корпуса, доступны все части устройства
• Степень защиты: IP00 - нет защиты от пыли и воды, требуется установка в защищённом месте
• Способ монтажа: Винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: Винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-016100 УХЛ4 В совместим с другими элементами серии ПМЛ и РТЛ. Для монтажа используйте винтовое крепление на DIN-рейку или жестко закреплённую поверхность. Подключите управляющую катушку к сети 220 В AC, а силовые провода - к верхним и нижним винтовым клеммам. Обязательно соблюдайте полярность фаз при трёхфазной нагрузке. Надёжно затягивайте винты - перегрев возникает при плохом контакте.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяется в системах с классом исполнения УХЛ4 - допускается работа при температуре от −40 C до +40 C и повышенной влажности. Однако из-за степени защиты IP00 запрещено использование во влажных, пыльных или взрывоопасных средах без дополнительной защиты в виде корпуса или щита.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/отключения
• Простая замена катушки - можно менять напряжение управления без замены всего контактора
• Чёткая визуальная индикация положения контактов - легко определить состояние в работе
• Совместимость с широким спектром автоматических выключателей и тепловых реле серии ПМЛ

Ограничения применения

• Не применяется в условиях высокой запылённости, сырости или агрессивной среды - степень защиты IP00 исключает открытую установку вне шкафа
• Не предназначен для постоянной работы при токе выше 16 А - возможен перегрев и сваривание контактов
• Запрещено использовать в цепях постоянного тока - катушка рассчитана только на переменный ток 220 В
• Не рекомендован для частого пуска двигателей с высоким моментом (например, компрессоров) без дополнительного ограничения тока

Примеры использования

• Управление трехфазным асинхронным двигателем 5,5–7,5 кВт на конвейере
• Автоматическое включение вентилятора системы охлаждения по сигналу от термодатчика
• Коммутация нагревательных элементов в сушильных камерах
• Система аварийного отключения оборудования по сигналу от датчика давления

Практические советы

• Выбирайте контактор ПМ12-016100 УХЛ4 В только тогда, когда нагрузка не превышает 7,5 кВт и ток не более 16 А - переоценка снижает срок службы
• Обязательно устанавливайте его внутри распределительного щита с уровнем защиты IP54 или выше
• Проверьте посадочные размеры перед монтажом - он совместим с DIN-рейкой типа 35 мм
• При использовании с тепловым реле выбирайте модели серии ПМЛ с подходящим токовым диапазоном
• Не забудьте про предохранители - они обязательны для защиты от короткого замыкания
