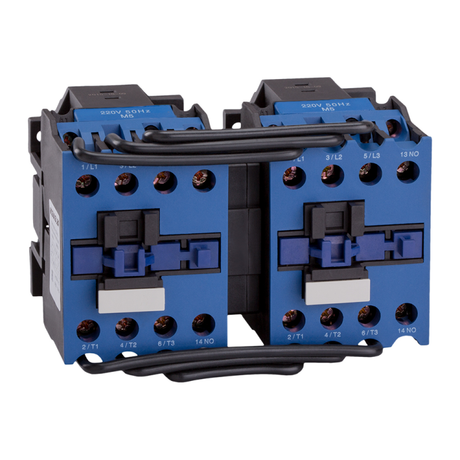

Пускатель реверсивный ПМЛ-1561ДМ-16А-220AC-УХЛ4-Б - 229724 КЭАЗ

Контактор ПМЛ-1561ДМ-16А-220AC-УХЛ4-Б от КЭАЗ - устройство для дистанционного включения и отключения электродвигателей до 7,5 кВт в цепях переменного тока 220 В. Подходит для установки на DIN-рейку и применяется в системах автоматизации промышленного оборудования.

Назначение и область применения

Контактор ПМЛ-1561ДМ-16А-220AC-УХЛ4-Б предназначен для частого включения и отключения нагрузки, особенно электродвигателей. Он работает в составе автоматических систем управления - например, в станках, насосах, вентиляторах, конвейерах. Благодаря реверсивному исполнению, позволяет управлять направлением вращения двигателя при использовании двух таких контакторов в паре.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Напряжение катушки управления: 220 В
• Номинальный ток: 16 А
• Номинальная мощность управляемого двигателя: 7,5 кВт
• Главные контакты: 3 замыкающих, 0 размыкающих
• Вспомогательные контакты: 3 нормально открытых (НО), 1 нормально закрытый (НЗ), 0 размыкающих
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с повышенной влажностью
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-1561ДМ-16А-220AC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация надёжная, без дополнительных креплений. Винтовые зажимы позволяют подключить одножильный или многожильный провод сечением до 2,5 мм2. Не допускается использование проводов большего сечения - это может повредить контактные группы. Катушка управления рассчитана исключительно на 220 В переменного тока - подключение к постоянному току или другому напряжению вызовет выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3426-044-05758109-2008. Степень защиты IP20 обеспечивает безопасность при работе внутри щитов - предотвращает случайное прикосновение к токоведущим элементам, но не защищает от попадания пыли или влаги. Поэтому применение вне герметичных шкафов запрещено. Контактор не имеет функции тепловой защиты - для защиты двигателей необходимо использовать внешние тепловые реле.

Преимущества

• Высокая коммутационная износостойкость благодаря качественным материалам контактов
• Удобный монтаж на DIN-рейку - экономит время при сборке распределительных щитов
• Наличие трёх вспомогательных НО-контактов позволяет легко реализовать блокировки, сигнализацию и самоблокировку в схемах управления
• Реверсивное исполнение даёт возможность собирать схемы переключения направления вращения двигателя без дополнительных компонентов
• Климатическое исполнение УХЛ4 делает изделие пригодным для использования в неотапливаемых помещениях в регионах с суровым климатом

Ограничения применения

• Не предназначена для работы в условиях высокой запылённости, сырости или на открытом воздухе - IP20 недостаточен для таких сред
• Не содержит встроенной тепловой защиты - требует обязательного подключения термореле при управлении двигателями
• Нельзя использовать с напряжением выше 220 В или с постоянным током - возможен перегрев и отказ катушки
• Максимальное сечение кабеля - 2,5 мм2; более толстые провода не поместятся в зажимы
• Не рекомендован для частого включения-выключения свыше 1200 раз в час - это снижает срок службы контактов

Примеры использования

• Управление трехфазным асинхронным двигателем 7,5 кВт в системе конвейера
• Реверсивная схема управления насосом - два контактора ПМЛ-1561ДМ-16А-220AC-УХЛ4-Б + кнопочная станция
• Автоматический пуск вентилятора через таймер или датчик температуры
• Система аварийного отключения станка по сигналу с датчика положения

Практические советы

• При подключении используйте только медные провода - алюминиевые плохо фиксируются в винтовых зажимах
• Обязательно проверьте соответствие напряжения сети 220 В +-10% перед первым включением
• Для реверсивных схем обязательно используйте механическую и электрическую блокировку между двумя контакторами - чтобы избежать короткого замыкания
• Проверяйте затяжку винтов после первого включения - нагрев может ослабить контакт
• При длительной эксплуатации в условиях вибраций периодически осматривайте контакты на наличие окисления
• Контактор ПМЛ-1561ДМ-16А-220AC-УХЛ4-Б от КЭАЗ - один из самых распространённых в промышленности. Его можно заменить аналогом из серии РТЛ, если требуется увеличенный ресурс или другие вспомогательные контакты
