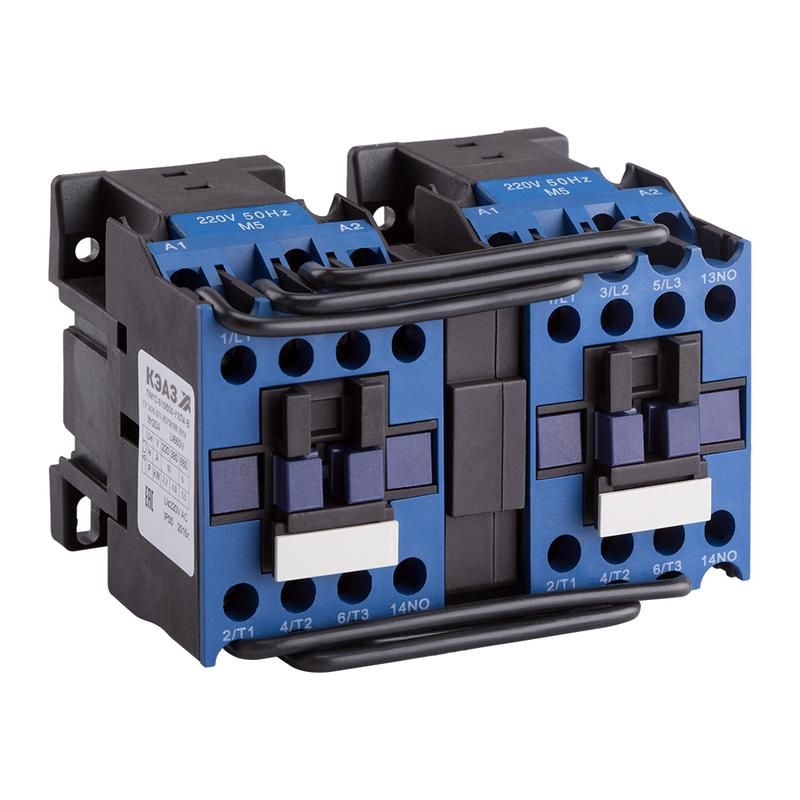

Контактор ПМ12-016550 УХЛ4 В 16А кат. 220В AC 2НО КЭАЗ 315124

Контактор ПМ12-016550 УХЛ4 В, 220В, 2 нормально разомкнутых контакта - устройство для автоматического включения и отключения нагрузки в сетях переменного тока. Применяется в системах управления двигателями, нагревателями и другим оборудованием до 7,5 кВт. Произведён Кэаз, артикул 315124.

Назначение и область применения

Контактор ПМ12-016550 УХЛ4 В, 220В, 2 нормально разомкнутых контакта используется для дистанционного коммутирования силовых цепей переменного тока. Подходит для частого включения/выключения оборудования: насосов, вентиляторов, компрессоров, конвейеров, тепловых установок. Обеспечивает безопасную работу за счёт гальванической изоляции между управляющей и силовой цепями.

Технические характеристики

• Номинальный ток: 16 А - способен выдерживать постоянную нагрузку до этого значения в рабочих условиях;
• Номинальная мощность: 7,5 кВт - максимальная мощность трёхфазной нагрузки, которую можно коммутировать при напряжении 380 В;
• Напряжение питания катушки: 220 В AC - управление осуществляется через сеть переменного тока 220 В; совместим с большинством бытовых и промышленных контроллеров;
• Количество НО (нормально разомкнутых) контактов: 3 силовых + 1 вспомогательный - позволяют замыкать цепи при активации контактора;
• Количество НЗ (нормально замкнутых) контактов: 3 силовых + 2 вспомогательных - используются для аварийного отключения или блокировочных схем;
• Тип тока: переменный (AC) - не постоянному току;
• Степень защиты IP20 - защищает от доступа пальцев и предметов более 12 мм, но не защищена от пыли и воды;
• Исполнение: открытое - корпус без кожуха, требует установки в закрытом щите или защищённом месте;
• Способ монтажа: винтовое соединение - фиксируется на DIN-рейке или плоской поверхности болтами.

Совместимость и монтаж

Контактор ПМ12-016550 УХЛ4 В, 220В, 2 нормально разомкнутых контакта монтируется на DIN-рейке шириной 35 мм. Для подключения силовых проводов используйте винты с моментом затяжки 0,6–0,9 Нм - перетягивание повредит клеммы. Управление происходит через катушку 220 В AC: подключается к выходу ПЛК, кнопочного поста или терморегулятора. Вспомогательные контакты подходят для сигнализации состояния или создания взаимоблокировки. Максимальное сечение жил: 2,5 мм2 - проверьте соответствие перед монтажом.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Сертифицирован для работы в условиях класса исполнения УХЛ4 - допускается применение в помещениях с температурой от −40 C до +40 C и повышенной влажностью. Открытый тип исполнения требует обязательной установки в распределительном шкафу с уровнем защиты не ниже IP54.

Преимущества

• Высокая механическая износостойкость - рассчитан на 1 млн операций включения/отключения;
• Чёткий ход контактов - минимизирует риск сваривания и перегрева;
• Работает с любыми стандартными модульными реле и ПЛК - легко интегрируется в существующую автоматику;
• Габариты стандартизированы - совместим с другими изделиями серии ПМЛ и РТЛ от Кэаз;
• Цены на запчасти и аналоги - доступны благодаря массовому использованию в России.

Ограничения применения

• Не предназначен для работы в открытых зонах, на улице или во влажных средах - степень защиты IP20 исключает воздействие влаги и пыли;
• Не работает с постоянным током - даже небольшое отклонение от AC 220 В вызывает отказ катушки;
• Не рекомендован для частого пуска двигателей выше 7,5 кВт - возможен перегрев и снижение срока службы;
• Требуется внешняя защита от перегрузок - сам по себе не имеет тепловой защиты, нуждается в сочетании с тепловым реле или автоматическим выключателем.

Примеры использования

• Автоматический пуск насоса в системе водоснабжения по сигналу от поплавкового выключателя;
• Управление печью в сушильной камере через термостат с питанием 220 В;
• Комбинирование с кнопками “Пуск” / “Стоп” в панели управления станком;
• Подключение вентилятора охлаждения к PLC с помощью одного из вспомогательных НО контактов для индикации работы.

Практические советы

• Выбирая контактор ПМ12-016550 УХЛ4 В, 220В, 2 нормально разомкнутых контакта, учтите, что три пары НО контактов уже задействуются - лишние можно использовать для резерва или сложных схем;
• Проверяйте надёжность зажима проводов после первого включения - при первом прохождении тока металл немного деформируется;
• Для длительной работы в режиме высокой нагрузки обеспечивайте принудительное охлаждение шкафа - перегрев снижает срок службы;
• Артикул 315124 часто встречается в каталогах Кэаз - всегда заказывайте оригинал, чтобы гарантировать совместимость с другими элементами серии ПМЛ.
