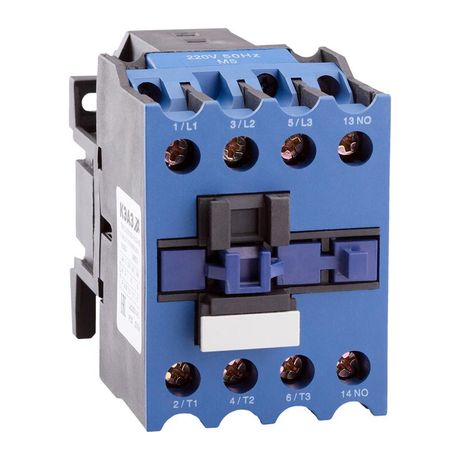

Контактор ПМ12-025101 УХЛ4 В 25А кат. 220В AC 1НЗ КЭАЗ 312345

Контактор ПМ12-025101 УХЛ4 В от КЭАЗ - устройство для коммутации силовых цепей переменного тока с номинальным током до 25 А. Подходит для управления электродвигателями мощностью до 11 кВт в условиях умеренного климата. Артикул 312345 соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Контактор ПМ12-025101 УХЛ4 В используется для дистанционного включения и выключения электрических нагрузок, особенно частых циклических операций. Применяется в системах автоматизации: управление насосами, вентиляторами, компрессорами, конвейерами и другими оборудованием с активной или слабоиндуктивной нагрузкой. Категория использования AC-1 указывает на работу с резистивными или малой индуктивностью нагрузками - например, нагревательными элементами или освещением.

Технические характеристики

• Напряжение питания катушки управления: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Количество силовых контактов: 3 нормально открытых + 3 нормально закрытых
• Количество вспомогательных контактов: 1 нормально открытый + 1 нормально закрытый
• Номинальная мощность двигателя: 11 кВт
• Род тока: переменный (AC)
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённом месте
• Исполнение: открытое - все детали доступны для осмотра и обслуживания
• Способ монтажа: крепление на DIN-рейку не предусмотрено; фиксируется через винтовые крепления
• Подключение силовых цепей: исключительно винтовое зажимание проводов

Совместимость и монтаж

Контактор ПМ12-025101 УХЛ4 В не имеет стандартизированного крепления на DIN-рейку. Для установки требуется жесткая поверхность - панель или щит с возможностью просверливания отверстий под болты. Монтаж выполняется только с использованием винтового соединения: провода должны быть зачищены на 8–10 мм, затянуты моментом 0,5–0,7 Нм. Перед подключением проверьте соответствие сечения проводника: для 25 А рекомендовано медное сечение не менее 4 мм2. Вспомогательные контакты можно использовать для сигнализации состояния или создания блокировочных цепей.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Серия ПМЛ/РТЛ прошла испытания на механическую износостойкость и тепловую устойчивость. Однако степень защиты IP00 делает его небезопасным для работы в сыром, запыленном или взрывоопасном окружении без дополнительной защиты в виде корпуса или шкафа.

Преимущества

• Высокая надёжность коммутации благодаря двухступенчатому механизму сброса
• Чёткое разделение силовых и вспомогательных контактов - снижает риск помех
• Гибкость в схемах управления: наличие 1НО и 1НЗ позволяет реализовать любую логику блокировки
• Совместимость с большинством стандартных катушек управления 220 В AC
• Долгий срок службы: рассчитан на более чем 1 млн циклов включения-выключения

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью, пылью или агрессивной средой - IP00 не обеспечивает никакой защиты
• Нельзя применять для управления индуктивными нагрузками выше класса AC-1 (например, трансформаторы, мощные ЭД с высоким пусковым током)
• Отсутствие DIN-крепления усложняет сборку в типовых распределительных щитах
• Не предназначен для работы при температуре ниже -40 C или выше +60 C - указано исполнение УХЛ4

Примеры использования

• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Управление нагревательными элементами в термокамерах
• Коммутация светильников в промышленных цехах по расписанию
• Система аварийного отключения оборудования при срабатывании датчиков безопасности

Практические советы

• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не защищает от перегрузок и КЗ
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление вызывает перегрев
• Для длительной работы при максимальной нагрузке (25 А) обеспечьте хорошую вентиляцию вокруг устройства
• Если нужна защита от пыли и влаги - монтируйте контактор внутри корпуса с классом защиты IP54 или выше
• При замене старого контактора сверьте количество и тип контактов - модель ПМ12-025101 УХЛ4 В имеет сбалансированную пару 3НО+3НЗ, что удобно для реверса двигателей
