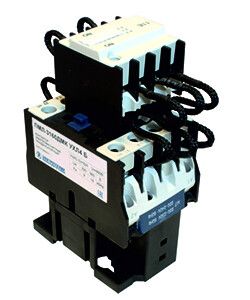

Контактор ПМЛ-3160ДМК УХЛ4 Б 32А кат. 220В AC 1НО+1НЗ IP20 18кВАр Электротехник ET559688

Контактор электромагнитный ПМЛ-3160ДМК УХЛ4 Б - компактное устройство для дистанционного управления трёхфазными двигателями, рассчитанное на работу в сетях 220 В / 50 Гц. Модель с винтовым подключением и монтажом на DIN-рейку подходит для автоматизации оборудования в промышленных и бытовых системах. Артикул et559688, бренд Электротехник.

Назначение и область применения

Контактор электромагнитный ПМЛ-3160ДМК УХЛ4 Б предназначен для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для управления нагрузками до 18 кВАр и током до 32 А. Часто применяется в системах автономного контроля: насосах, вентиляторах, конвейерах, компрессорах, станках с числовым программным управлением. Может использоваться как часть пусковой аппаратуры в щитах распределения электроэнергией.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который контакт может коммутировать без перегрева.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания; не совместим с 110 В или постоянным током.
• Частота: 50 Гц - оптимальна для сети России и стран СНГ; допускается работа и при 60 Гц.
• Количество полюсов: 3 - три пары основных контактов для коммутации всех фаз трёхфазной сети.
• Основные контакты: 3 НЗ (замыкающие) + 2 НО (размыкающие); используются для подачи питания на двигатель и создания цепей блокировки.
• Вспомогательные контакты: 1 НЗ + 1 НО - позволяют передавать сигналы в (например, для индикации состояния или взаимоблокировок).
• Реактивная мощность: 18 кВАр - соответствует нагрузкам типичных асинхронных двигателей средней мощности.
• Способ подключения: винтовые зажимы - обеспечивают прочную механическую связь, подходят для медных проводов сечением до 16 мм2.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12,5 мм, но не защищён от воды и пыли; требуется установка внутри закрытого корпуса.
• Исполнение: модульное - позволяет легко монтировать на DIN-рейку в распределительном щите.
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C, устойчив к высокой влажности и колебаниям температуры.

Совместимость и монтаж

Контактор ПМЛ-3160ДМК УХЛ4 Б монтируется на стандартную DIN-рейку типа TS35. Для подключения силовых цепей используйте провода с жилами из меди, сечением 1–16 мм2. Клеммы затягиваются отверткой - не переусердствуйте, чтобы не повредить пластиковые элементы. Вспомогательные контакты можно использовать для подключения кнопочных постов, сигнализаций или других контроллеров. Обязательно проверьте соответствие напряжения катушки (220 В AC) источнику управления - неверное питание вызывает отказ срабатывания или перегрев.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Применяет контакты из серебряного сплава - снижают риск сваривания и увеличивают срок службы. Конструкция обеспечивает минимальное переходное сопротивление, что предотвращает нагрев при длительной работе. Отсутствие шума при срабатывании делает его безопаснее для рабочих помещений.

Преимущества

• Высокая долговечность благодаря технологии производства магнитной системы, сравнимой с европейскими образцами.
• Контакты из серебряного сплава - меньше окисляются, лучше проводят ток, реже подгорают.
• Поддержка экстремальных температур - годится для холодных складов, открытых площадок, теплиц и промзон с перепадами климата.
• Модульная форма - экономит место в щитах, удобен для сборки и замены.
• Низкий уровень шума при включении - важен в помещениях с людьми.

Ограничения применения

• Не используется вне закрытых щитов - степень защиты IP20 исключает применение во влажных, запылённых или наружных условиях без дополнительной герметизации.
• Не подходит для частотного регулирования - не имеет функций мягкого пуска или торможения.
• Не рекомендован для частых включений (>600 раз/час): возможен преждевременный износ контактов.
• Требуется внешний термореле или защита от перегрузки - сам по себе не является тепловым реле.
• Не совместим с источниками постоянного тока - катушка рассчитана только на 220 В переменного тока.

Примеры использования

• Автоматический пуск насосной группы в системе водоснабжения.
• Управление вентиляцией в производственных цехах через PLC-систему.
• Реверсирование конвейера в пищевой промышленности - один контакт используется для изменения направления вращения.
• Контроль освещения крупных объектов через таймер или датчик движения.
• Обвязка станков с ЧПУ - включение главного двигателя после подготовки инструментов.

Практические советы

• Выбирая этот контактор, убедитесь, что ваша нагрузка не превышает 18 кВАр и 32 А - превышение приведёт к выходу из строя.
• При монтаже на DIN-рейку следите, чтобы он плотно защёлкивался - слабый контакт может вызвать перегрев.
• Для многократных операций (более 100 включений в день) рекомендуется дополнительно установить RC-цепь гашения дуги.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с индуктивными нагрузками (двигатели, трансформаторы).
• Не забудьте про правильную маркировку проводов: вход/выход, катушка, вспомогательные контакты - это ускорит диагностику и ремонт.
