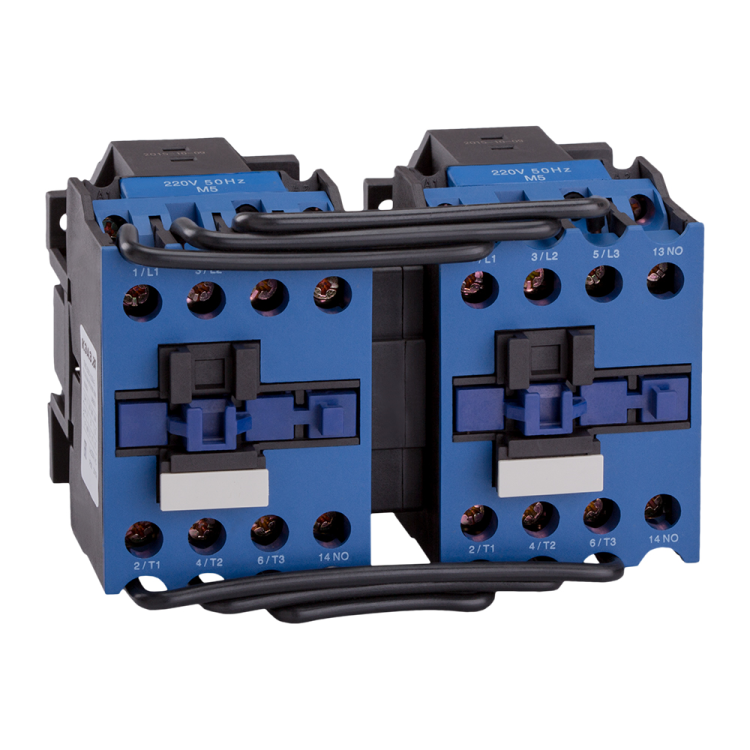

Контактор реверсивный ПМЛ-2560ДМ 32А 220В AC КЭАЗ (Курский электроаппаратный завод) 110590

Контактор ПМЛ-2560ДМ-32А-220В-УХЛ4-Б от КЭАЗ - это реверсивный электромагнитный аппарат для коммутации трёхфазных электродвигателей мощностью до 15 кВт. Управление осуществляется через катушку 220 В AC, монтаж - на DIN-рейку. Артикул 110590 соответствует сериям ПМЛ и РТЛ, предназначенным для промышленной автоматизации.

Назначение и область применения

Контактор ПМЛ-2560ДМ-32А-220В-УХЛ4-Б используется для включения, выключения и реверса трёхфазных электродвигателей. Подходит для систем автоматического управления: насосы, вентиляторы, конвейеры, компрессоры, станки. Благодаря реверсивному исполнению, позволяет менять направление вращения двигателя без переключения фаз вручную.

Технические характеристики

• Номинальный ток: 32 А - способен работать с нагрузкой до 15 кВт при 380 В
• Напряжение катушки управления: 220 В переменного тока (AC)
• Частота: 50/60 Гц - совместим с сетями России и стран с аналогичными стандартами
• Главные контакты: 3 пары - для подключения трёх фаз двигателя
• Вспомогательные контакты: 1 нормально открытый (НО) - для сигнализации или блокировки
• Подключение: винтовые зажимы - надёжное соединение с проводами до 6 мм2
• Способ монтажа: крепление на DIN-рейку 35 мм - стандарт для щитов автоматики
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, устойчив к повышенной влажности и запылённости в закрытых помещениях

Совместимость и монтаж

Контактор ПМЛ-2560ДМ-32А-220В-УХЛ4-Б совместим с любыми устройствами, использующими DIN-рейку. Для подключения питания катушки - два провода: L и N. Главные контакты подключаются к трём фазам двигателя и сети. Вспомогательный контакт НО можно использовать в цепях блокировок или индикации состояния. Максимальное сечение кабеля - 6 мм2; более толстые провода не войдут в зажимы. Не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Произведён согласно ТУ 3426-044-05758109-2008. Соответствует требованиям безопасности для оборудования низкого напряжения. IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам внутри корпуса. Не предназначен для установки вне помещений или во взрывоопасных средах.

Преимущества

• Реверсивная схема - исключает необходимость внешних переключателей фаз
• Высокая механическая износостойкость - рассчитан на длительную работу в промышленных условиях
• Климатическое исполнение УХЛ4 - надёжно функционирует в холодных и влажных цехах
• Простая замена - совместим с другими контактами серии ПМЛ, легко заменить при выходе из строя

Ограничения применения

• Не применяется в открытом воздухе - степень защиты IP20 не предохраняет от воды и пыли
• Не подходит для частотного регулирования - управляет только включением/выключением, не изменяет скорость
• Запрещено использование в местах с постоянным воздействием масла, химикатов или агрессивных газов
• Не рекомендован для частых включений (более 600 раз в час) - возможен перегрев катушки

Примеры использования

• Автоматический контроль направления вращения шнекового питателя
• Управление насосом в системе водоснабжения с автопереходом между основным и резервным двигателем
• Переключение вентилятора на прямую и обратную ось в системе вентиляции
• Коммутирование электродвигателя конвейера в пищевой промышленности

Практические советы

• Проверьте соответствие сечения кабеля - не превышайте 6 мм2, иначе контакт будет греться
• При использовании в реверсе обязательно примените блокировку (электрическую или механическую), чтобы избежать одновременного включения двух контакторов
• Для долгой службы катушки - не допускайте скачков напряжения выше +-10% от 220 В
• При монтаже в щиту оставьте свободное пространство вокруг контактора - он нагревается при работе
• Артикул 110590 - точный идентификатор для заказа запасных частей или замены. Не путайте с моделями ПМЛ без буквы “Д” - они не реверсивные
