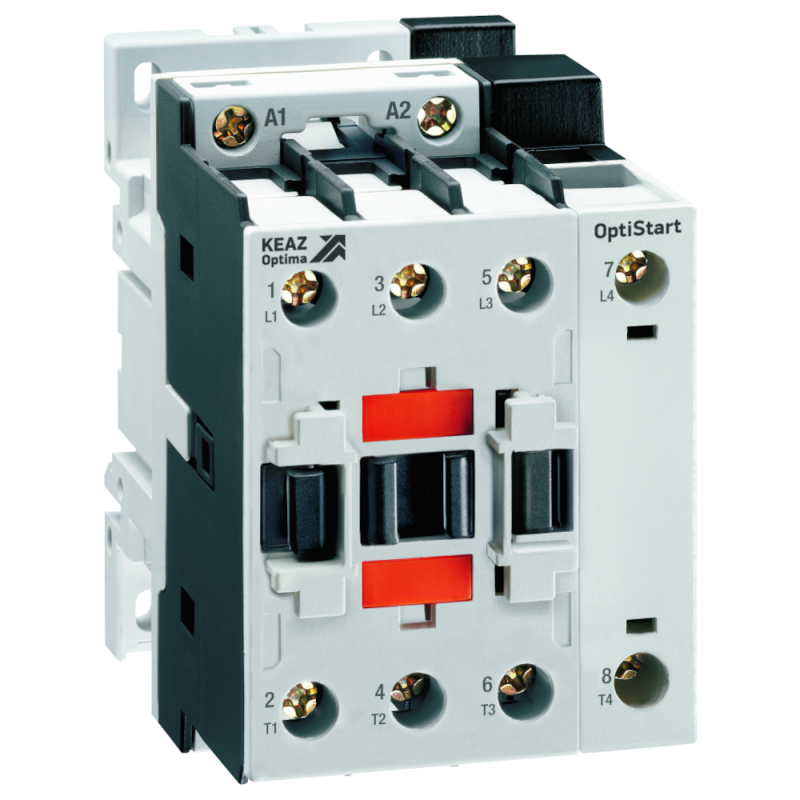

Контактор с катушкой управления AC OptiStart K-F-26-40-00-A230 | 334769 КЭАЗ

Контактор K-F-26-40-00-A230 от КЭАЗ - это надёжный электромагнитный аппарат для коммутации нагрузок переменного тока, предназначенный для установки на DIN-рейку. Модель используется в автоматических системах управления двигателями, нагревательными элементами и другим оборудованием с током до 26 А. Артикул 334769 относится к серии OptiStart K-F, известной устойчивостью и совместимостью с аксессуарами.

Назначение и область применения

Контактор K-F-26-40-00-A230 предназначен для частого включения и отключения электрических цепей переменного тока. Он управляет мощностью через слабый сигнал на катушке - например, от кнопки, терморегулятора или PLC. Подходит для работы с электродвигателями, насосами, вентиляторами, конвейерами и тепловыми установками. Применяется в промышленных щитах, станциях управления, системах автоматизации.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный рабочий ток (Ie): 26 А при AC-3 (для двигателей)
• Количество нормально открытых (НО) силовых контактов: 4
• Род тока: переменный (AC)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Исполнение: открытое - корпус без дополнительной оболочки
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор K-F-26-40-00-A230 легко устанавливается на стандартную DIN-рейку. Для фиксации достаточно защёлкнуть его в нижнюю часть рейки, затем нажать сверху до характерного щелчка. Винтовые зажимы позволяют подключить провода сечением до 4–6 мм2 (обычно для медных жил). Устройство совместимо с другими компонентами серии OptiStart K-F: можно добавить вспомогательные контакты, блокировки, RC-гашение или механическую блокировку. Обязательно проверьте соответствие сечения проводов и момент затяжки винтов - избыточное усилие повредит контакт.

Безопасность и стандарты

Контактор K-F-26-40-00-A230 соответствует международным стандартам IEC 60947-4-1. Сертифицирован для использования в промышленных условиях. Открытая конструкция (IP20) требует установки внутри закрытого шкафа - не допускается использование во влажных, запылённых или взрывоопасных средах. Катушка 230 В AC обеспечивает безопасное управление от низковольтных устройств, но сам контакт остаётся под высоким потенциалом - работать с ним можно только при отключенном питании.

Преимущества

• Высокая долговечность: рассчитан на десятки тысяч операций включения/отключения
• Универсальность: четыре НО контакта позволяют управлять несколькими цепями одновременно
• Лёгкая замена: благодаря стандартизированному креплению и габаритам, заменяется без переделки шкафа
• Совместимость с аксессуарами: можно расширить функционал (например, добавить блокирующий контакт для интерлоков)
• Произведено в России: КЭAZ гарантирует качество сборки и доступность запчастей

Ограничения применения

• Не подходит для постоянного тока (DC) - катушка работает только на 230 В AC
• IP20 не защищает от воды, пыли, масла - нельзя использовать вне шкафа
• Максимальная нагрузка - 26 А при AC-3; при более тяжёлых режимах (пусковые токи двигателей выше 8×Ie) требуется снижение срока службы
• Нет встроенной защиты от перегрузки - необходимо применять дополнительно тепловое реле
• Запрещено подключать провода больше 6 мм2 - риск плохого контакта и перегрева

Примеры использования

• Управление трёхфазным асинхронным двигателем 3 кВт через PLC
• Включение группы нагревателей в сушильной камере
• Автоматическое включение вентилятора по температуре
• Коммутирование светильников в производственных помещениях
• Частичная замена старого контактора в существующем щите - благодаря одинаковым габаритам и креплению

Практические советы

• Проверяйте напряжение на катушке перед первым включением - неверное напряжение (например, 110 В вместо 230 В) приведёт к отказу или перегреву
• При подключении силовых проводов используйте наконечники - они предотвращают ослабление контакта после многократных включений
• Если вы используете двигатель с высоким пусковым током, убедитесь, что он не превышает 8×26 А = 208 А - иначе срок службы контактора снизится
• Для безопасности всегда устанавливайте рубильник или автомат перед контактором K-F-26-40-00-A230
• При необходимости увеличить число контактов - выбирайте вспомогательные модули от КЭАЗ, совместимые с серией OptiStart K-F
