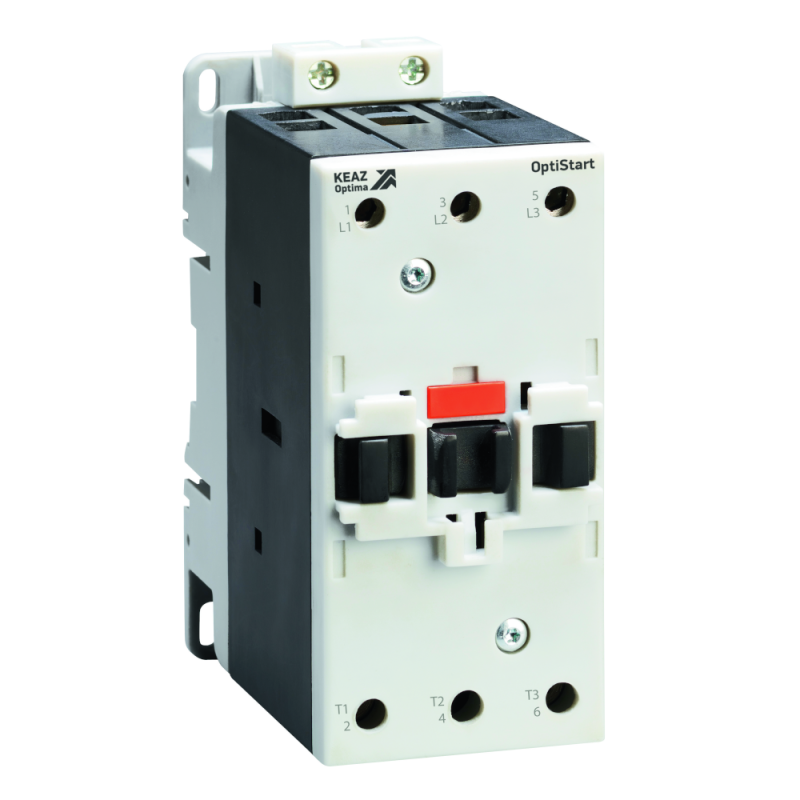

Контактор с катушкой управления AC OptiStart K-F-40-30-00-A230 | 334839 КЭАЗ

Контактор OptiStart K-F-40-30-00-A230 - это трёхполюсный аппарат для коммутации силовых цепей электродвигателей с номинальным током до 40 А. Управление осуществляется через катушку переменного тока 230 В. Бренд КЭАЗ обеспечивает надёжность и совместимость с промышленной автоматикой. Артикул 334839 соответствует стандартному исполнению для DIN-рейки.

Назначение и область применения

Контактор OptiStart K-F-40-30-00-A230 предназначен для удалённого включения и выключения электродвигателей, а также для реализации функций реверса, защиты от перегрузок (в сочетании с тепловым реле) и автоматического ввода резерва (АВР). Подходит для частых операций включения/выключения.

• Управление насосами, вентиляторами, компрессорами
• Приводы грузоподъёмных механизмов - лифты, краны, эскалаторы
• Тепловые завесы, печи, системы отопления
• Станки с ЧПУ, конвейеры, упаковочные линии
• Осветительные нагрузки с высокими пусковыми токами

Технические характеристики

• Тип тока: Переменный (AC) - работает от сети 230 В, 50 Гц
• Номинальный ток: 40 А - способен коммутировать нагрузки до этого значения без перегрева
• Мощность двигателя: До 18,5 кВт - оптимальна для средних промышленных двигателей
• Катушка управления: 230 В AC - совместима с большинством промышленных контроллеров и кнопочных постов
• Количество нормально открытых контактов: 3 - три главных силовых контакта для трёхфазной сети
• Способ монтажа: На DIN-рейку 35 мм - легко фиксируется без инструментов
• Исполнение: Открытое - корпус без внешней защиты, требует установки в щите
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги
• Подключение силовых цепей: Винтовые зажимы - надёжное соединение с проводами до 16 мм2

Совместимость и монтаж

Контактор OptiStart K-F-40-30-00-A230 монтируется на стандартную DIN-рейку 35 мм. Для подключения используйте медные одножильные или многожильные провода сечением до 16 мм2. Зажимы рассчитаны на момент затяжки 0,8–1,0 Нм - избыточное усилие повредит контактные элементы.

Катушка управления подключается к цепи управления (например, от ПЛК, термореле или кнопочного поста). Обязательно соблюдайте полярность - хотя для переменного тока она не критична, рекомендовано подключение L/N согласно схеме на корпусе.

Серия OptiStart K поддерживает модульные аксессуары: вспомогательные контакты, дугогасительные камеры, временные реле - все они крепятся прищёлкиванием без дополнительных кабелей.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведён на КЭАЗ - предприятии с ISO 9001 и сертификатами ЕАС. Максимальная рабочая температура +40 C, допустимый диапазон хранения - от −40 C до +70 C.

Преимущества

• Высокая механическая износостойкость - до 1 млн циклов включения/выключения
• Надёжные винтовые зажимы - исключают ослабление соединений при вибрациях
• Гибкость конфигурации - возможность расширения функционала через штатные аксессуары
• Чёткая визуальная индикация положения контактов - рычаг на передней панели показывает состояние
• Совместимость с продукцией КЭАЗ - легко заменить на аналогичный контактный аппарат в рамках одной серии

Ограничения применения

• Не предназначена для работы во влажных помещениях без дополнительной защиты - степень IP20 не защищает от брызг и пыли
• Не используется для постоянного тока - катушка и контакты рассчитаны только на переменный ток 230 В
• Запрещено применение вне закрытых электрощитов - открытая конструкция опасна при доступе к токоведущим частям
• Не подходит для нагрузок выше 40 А - превышение вызывает перегрев и выход из строя
• Не рекомендуется для частых пусков более 120 раз в час - риск перегрева катушки и контактов

Примеры использования

• В системе АВР: один контакттор включает основной питание, второй - резервный источник
• На насосной станции: запуск и остановка насоса по сигналу от датчика давления
• На конвейере: управление двигателем через кнопочный пост с аварийной остановкой
• В тепловой завесе: включение нагревателя при открывании двери, отключение после закрытия

Практические советы

• Выбирая контакттор OptiStart K-F-40-30-00-A230, проверьте соответствие напряжения катушки вашей цепи управления - 230 В AC - наиболее распространённый вариант, но другие версии есть в серии
• При монтаже на DIN-рейку убедитесь, что соседние устройства не перегреваются - минимальный зазор 10 мм с каждой стороны
• Для длительной службы регулярно проверяйте затяжку винтов - особенно после первых 100 циклов
• Если требуется защита от перегрузки - параллельно установите тепловое реле серии TEP или RTO
• Для реверсивного управления используйте два контактора с блокировкой - предотвращает одновременное включение прямого и обратного направления
