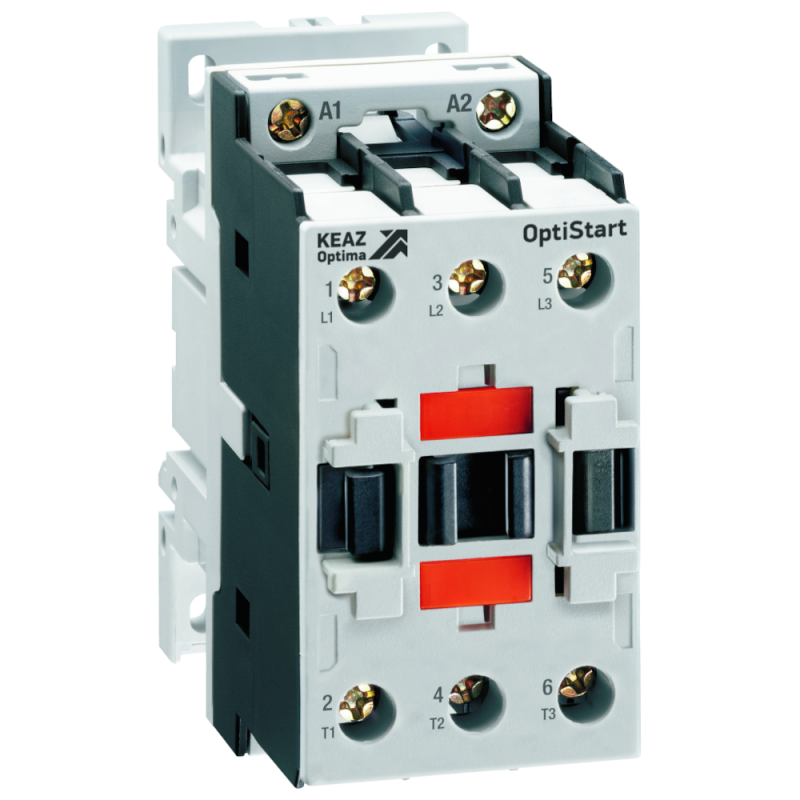

Контактор с катушкой управления AC OptiStart K-F-32-30-00-A230 | 334783 КЭАЗ

Контактор K-F-32-30-00-A230 от КЭАЗ - это надёжный электромагнитный аппарат для коммутации трёхфазных электродвигателей мощностью до 16 кВт. Устройство устанавливается на DIN-рейку, управление осуществляется через катушку 230 В переменного тока. Подходит для промышленных автоматизированных систем, где требуется частое включение и выключение нагрузки.

Назначение и область применения

Контактор K-F-32-30-00-A230 предназначен для удалённого включения и отключения трёхфазных электродвигателей, нагревательных элементов и других активных или индуктивных нагрузок. Он используется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ. Применяется там, где нужна частая коммутация - например, при работе по таймеру, от датчиков или ПЛК.

Технические характеристики

• Номинальный ток: 32 А - способен безопасно коммутировать нагрузку до этого значения в режиме AC-3 (электродвигатели).
• Номинальная мощность двигателя: 16 кВт - оптимальная мощность для управления типичными промышленными моторами 380 В.
• Напряжение катушки управления: 230 В переменного тока - совместим с сетями 220–240 В, распространёнными в Европе и России.
• Количество нормально открытых (НО) контактов: 3 - три главных силовых контакта для фаз L1, L2, L3; нет вспомогательных контактов в базовой версии.
• Род тока: переменный (AC) - работает только с переменным током, не подходит для постоянного тока.
• Способ монтажа: DIN-рейка - легко крепится на стандартную рейку 35 мм, не требует дополнительных креплений.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не защищён от пыли и влаги - устанавливается внутри щита.
• Исполнение: открытое - корпус не герметичен, доступ к контактам есть без демонтажа.
• Тип подключения: винтовые зажимы - провода затягиваются гайками, обеспечивают прочное соединение.

Совместимость и монтаж

K-F-32-30-00-A230 совместим с любыми DIN-рейками стандарта EN 60715. Для подключения силовых цепей используйте медные провода сечением 1,5–10 мм2. Катушка управления подключается к контроллеру или кнопкам стартера - соблюдайте полярность, хотя для переменного тока она не имеет значения. Монтаж выполняйте в закрытом шкафе, чтобы избежать попадания пыли и влаги. После установки проверьте плотность затяжки винтов - слабый контакт вызывает перегрев.

Безопасность и стандарты

Контактор K-F-32-30-00-A230 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведён на заводе КЭАЗ, сертифицирован для использования в промышленных условиях РФ и стран СНГ. Обеспечивает механическую износостойкость до 1 млн операций и электрическую - до 100 тыс. включений при номинальной нагрузке.

Преимущества

• Высокая надёжность - контакты выполнены из сплавов с высокой дугогашущей способностью, снижающей износ.
• Простота замены - благодаря унифицированному дизайну серии OptiStart K, запчасти и аксессуары взаимозаменяемы с другими моделями этой линейки.
• Минимальный уровень шума при срабатывании - благодаря улучшенной конструкции магнитной системы.
• Широкая совместимость с аксессуарами - можно добавить блокировки, временные реле, дополнительные контакты, если потребуется изменить функционал.

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 исключает использование вне электрощита.
• Не поддерживает управление постоянным током - катушка рассчитана только на 230 В переменного тока.
• Нет встроенных вспомогательных контактов - если нужны сигналы состояния (например, “включен”), необходимо докупить блок дополнительных контактов.
• Не рекомендуется для частого пуска двигателей свыше 16 кВт - риск перегрузки и сваривания контактов.

Примеры использования

• Автоматический пуск насоса воды в системе водоснабжения по уровню в баке.
• Управление вентилятором охлаждения в печи или холодильной камере.
• Коммутация электроконвекторов в системе отопления по расписанию.
• Подключение станка с ЧПУ к системе управления - включение/выключение по команде ПЛК.

Практические советы

• Выбирая аналог, обращайте внимание на посадочную ширину - K-F-32-30-00-A230 занимает 3 модуля (54 мм) на DIN-рейке.
• Если двигатель часто запускается под нагрузкой, убедитесь, что ток пуска не превышает допустимые пределы контактора - 32 А - это рабочий ток, а не пиковый.
• Для увеличения срока службы регулярно осматривайте контакты - при появлении следов подгорания или налёта замените устройство.
• K-F-32-30-00-A230 от КЭAZ - отличный выбор для замены устаревших контакторов типа КМИ или КТП, если требуется соответствие современным стандартам безопасности.
