Контактор с катушкой управления AC OptiStart K-F-80-30-00-A230 | 334869 КЭАЗ

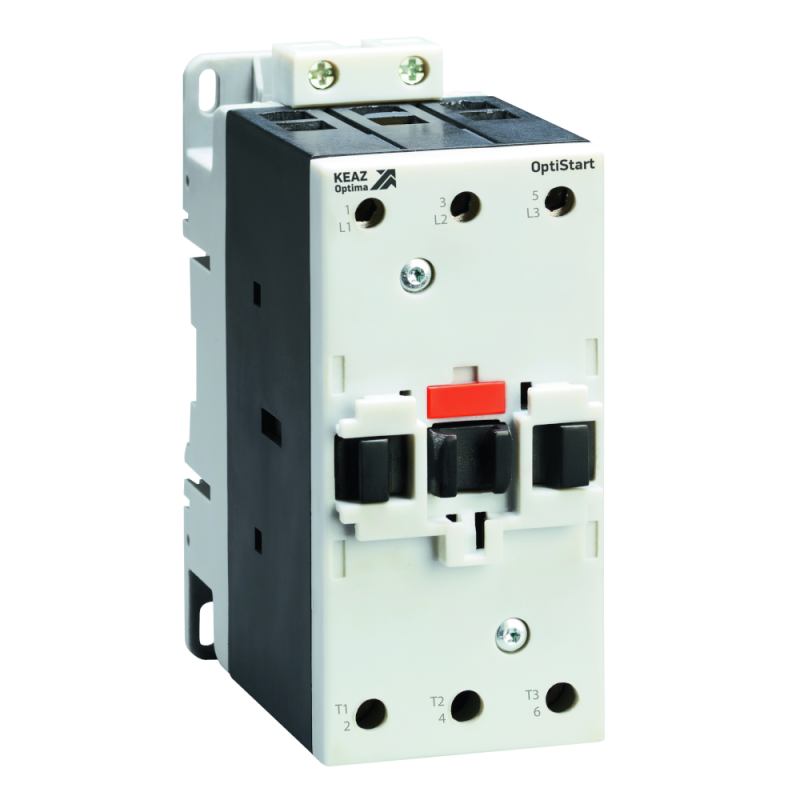

Контактор K-F-80-30-00-A230 от КЭАЗ - трёхполюсный электромагнитный аппарат для удалённого включения и отключения электродвигателей до 45 кВт. Управление осуществляется через катушку 230 В AC, монтаж - на DIN-рейку. Подходит для промышленной автоматизации, где требуется надёжное коммутирование нагрузок.

Назначение и область применения

K-F-80-30-00-A230 используется для пуска, остановки и реверса трёхфазных асинхронных двигателей. Применяется в системах управления: насосами, вентиляторами, конвейерами, лифтами, кранами, тепловыми завесами, печами, станками и системами АВР. Также подходит для коммутации мощного освещения. Контактор K-F-80-30-00-A230 рассчитан на частые операции включения/выключения, что делает его устойчивым к износу в условиях интенсивной эксплуатации.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который могут выдерживать силовые контакты при нормальных условиях;
• Напряжение катушки управления: 230 В AC - работает только от переменного тока, не совместим с постоянным;
• Количество НО силовых контактов: 3 - три пары нормально открытых контактов для коммутации трёх фаз;
• Номинальная мощность двигателя: 45 кВт - рекомендованная максимальная мощность защищаемого электродвигателя;
• Род тока: Переменный (AC) - не предназначен для работы с постоянным током;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и влаги;
• Исполнение: Открытое - корпус без дополнительной оболочки, требует установки в закрытом щите;
• Способ монтажа: DIN-рейка - крепится на стандартную рейку 35 мм;
• Тип подключения: Винтовое - зажимы для проводов затягиваются отверткой, требуют периодической проверки.

Совместимость и монтаж

K-F-80-30-00-A230 монтируется на DIN-рейку типа TS35. Для подключения силовых цепей используются винтовые клеммы - допускается подключение медных жил сечением до 25 мм2. Управляющая катушка подключается к цепи контроля (например, кнопкам старта/стопа, термореле, ПЛК) напряжением 230 В AC. Контактор K-F-80-30-00-A230 совместим с аксессуарами серии OptiStart K: блокировочными контактами, RC-цепями, механическими указателями состояния - все они крепятся прищелкиванием без инструментов.

Безопасность и стандарты

Контактор K-F-80-30-00-A230 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведён в соответствии с требованиями безопасности для промышленного оборудования. IP20 обеспечивает базовую защиту от случайного прикосновения, однако для безопасной эксплуатации устройство необходимо устанавливать внутри закрытого распределительного шкафа.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов включения/отключения;
• Удобный монтаж на DIN-рейку - экономит время при сборке щитов;
• Поддержка модульных аксессуаров - можно легко доработать функционал без замены основного устройства;
• Чёткое визуальное определение положения контактов - благодаря механическому индикатору состояния;
• Надёжное винтовое подключение - минимизирует риск перегрева при правильном моменте затяжки.

Ограничения применения

• Не применяется в средах с высокой запылённостью или влажностью - IP20 не обеспечивает защиту от пыли и брызг воды;
• Не подходит для постоянного тока - катушка 230 В AC не будет работать при DC;
• Максимальная мощность 45 кВт - не следует использовать для двигателей выше этого значения даже при меньшем токе;
• Требуется внешняя защита - обязательна установка в закрытом щите с предохранителем или автоматическим выключателем;
• Не предназначена для частотного регулирования - не подходит для работы с ЧПУ или инверторами без дополнительных фильтров.

Примеры использования

• Автоматический пуск насоса в системе водоснабжения с управлением по уровню;
• Коммутация вентиляторов в системе вентиляции по сигналу от термостата;
• Управление краном на конвейере через PLC с использованием дополнительного вспомогательного контакта;
• Реверсирование двигателя в станке с применением двух контакторов и блокировки;
• Система АВР - переключение питания с основного на резервный источник.

Практические советы

• Проверяйте момент затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает клемму;
• Для длительной службы используйте RC-фильтр (дополнительный аксессуар) при коммутации индуктивных нагрузок - снижает дуговое воздействие;
• Обязательно выбирайте автоматический выключатель с характеристикой D или C для защиты от перегрузок и КЗ - он должен иметь номинал близкий к 80–100 А;
• При установке в щит с несколькими контакторами соблюдайте минимальные зазоры - теплоотдача важна для долговечности;
• K-F-80-30-00-A230 - это компактный и универсальный вариант; если нужна защита от пыли/влаги - рассмотрите модели с IP65, но они будут крупнее и дороже.
