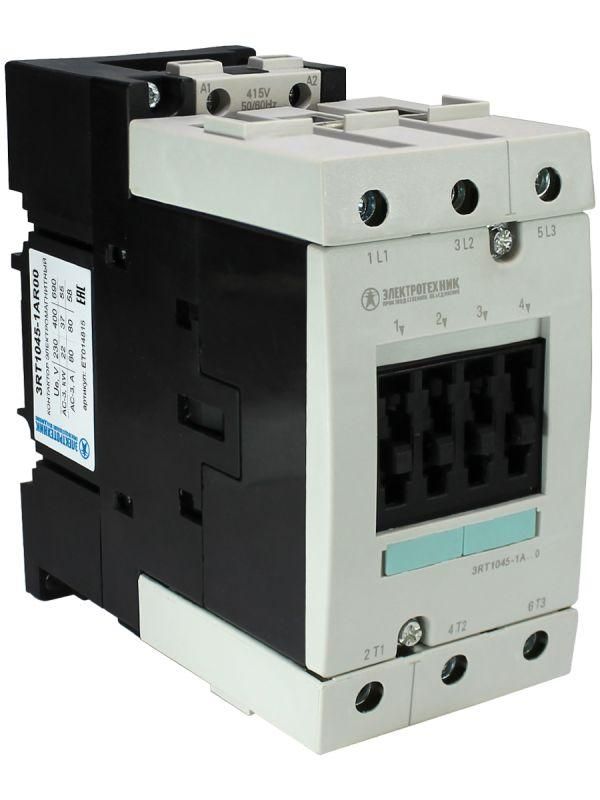

Контактор электромагнитный 3RT1045-1AR00, 3-пол., 80A, AC-3, 37кВт/400V, 415V AC, 50Гц, типоразмер S3, винтовые клеммы, IP20 - ET014815 Электротехник

Контактор электромагнитный 3-полюсный 80A AC-3 37кВт/400V 415V AC 50/60Гц типоразмер S3 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения трёхфазных нагрузок, таких как электродвигатели, нагреватели и системы вентиляции. Артикул et014815 соответствует типоразмеру S3 и обеспечивает надёжную работу в промышленной автоматике.

Назначение и область применения

Контактор электромагнитный 3-полюсный 80A используется для удалённого управления мощными трёхфазными нагрузками. Подходит для запуска и остановки двигателей, нагревательных элементов, насосов, компрессоров, вентиляторов и светильников в цепях переменного тока. Часто применяется на производстве, в ЖКХ, на транспорте и в коммерческих зданиях.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 80 А
• Категория применения: AC-3 (управление асинхронными двигателями)
• Мощность при 400 В: 37 кВт
• Рабочее напряжение: 415 В AC
• Частота: 50/60 Гц
• Типоразмер: S3
• Тип клемм: винтовые
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 80A монтируется на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводов сечением до 25 мм2. Для фиксации используйте стандартные крепления типа S3. Убедитесь, что напряжение катушки совпадает с сетевым - в данном случае контактная часть рассчитана на управление через внешний источник (не указано напряжение катушки - требуется проверить документацию производителя перед установкой).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли или влаги - не устанавливайте в сырых или пыльных помещениях без дополнительной защиты корпуса.

Преимущества

• Высокая механическая износостойкость благодаря проверенной конструкции серии 3RT10
• Быстрое срабатывание - время включения и отключения менее 0,1 секунды
• Устойчивость к колебаниям напряжения управления в диапазоне 0,8–1,1 от номинала
• Низкий уровень тепловыделения и потребляемой мощности катушки
• Поддержка расширения функционала: возможно подключение дополнительных вспомогательных контактов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не рекомендован для частого пуска двигателей свыше 100 раз в час - возможен перегрев контактов
• Не имеет встроенной тепловой защиты - требует внешнего теплового реле при защите электродвигателей
• Не работает с постоянным током - только переменный ток 50/60 Гц

Примеры использования

• Управление асинхронным двигателем 37 кВт на конвейере
• Включение группы нагревательных элементов в термической печи
• Автоматическое включение вытяжной вентиляции в торговом центре
• Переключение режимов освещения в производственном помещении

Практические советы

• Проверьте соответствие сечения провода и момента затяжки винтов - переусердствовать нельзя, чтобы не повредить клемму
• При использовании с двигателями обязательно установите тепловое реле - сам контактор не защищает от перегрузки
• Для увеличения функциональности используйте дополнительные блок-контакты (например, для сигнализации состояния включения)
• Не устанавливайте рядом с источниками сильных магнитных полей - это может вызвать ложное срабатывание
• Артикул et014815 - замена аналогичных изделий других брендов с тем же типоразмером S3 и током 80 A
