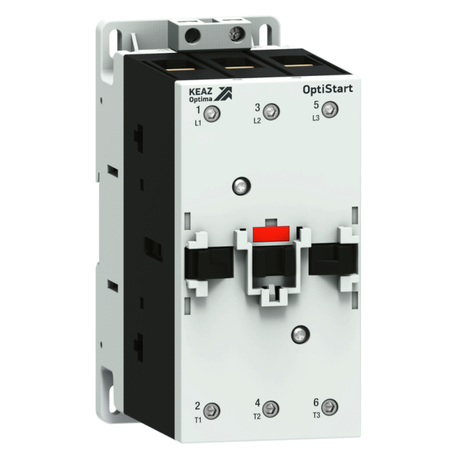

Контактор с катушкой управления AC OptiStart K-F-95-30-00-A230 | 334889 КЭАЗ

Контактор K-F-95-30-00-A230 от КЭАЗ - трёхполюсный электромагнитный аппарат для удалённого включения и отключения электродвигателей до 55 кВт. Управление осуществляется через катушку 230 В AC, монтаж - на DIN-рейку. Подходит для промышленной автоматизации, где требуется надёжное коммутирование нагрузок.

Назначение и область применения

K-F-95-30-00-A230 используется для пуска, остановки и реверса электродвигателей в промышленных системах. Применяется в оборудовании с высокой частотой включений: насосах, вентиляторах, конвейерах, лифтах, кранах, тепловых завесах, печах и системах АВР. Также подходит для управления освещением в крупных объектах. Контактор K-F-95-30-00-A230 рассчитан на длительную работу при номинальном токе 95 А.

Технические характеристики

• Номинальный ток: 95 А (переменный ток, AC)
• Напряжение катушки управления: 230 В AC
• Количество нормально открытых (НО) контактов: 3
• Номинальная мощность двигателя: 55 кВт
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Тип подключения силовых контактов: винтовые зажимы
• Исполнение: открытое - корпус без дополнительной оболочки

Совместимость и монтаж

K-F-95-30-00-A230 устанавливается на стандартную DIN-рейку типа TS35. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 35 мм2. Катушка управления подключается отдельно: важно соблюдать полярность, хотя для переменного тока она не критична. Контактор совместим с аксессуарами серии OptiStart K: блокировками, дополнительными контактами, RC-цепями и термическими реле - все они фиксируются щелчком на передней панели без инструментов.

Безопасность и стандарты

Контактор K-F-95-30-00-A230 соответствует международным стандартам IEC/EN 60947-4-1. Сертифицирован для работы в условиях промышленного оборудования. Открытый тип исполнения требует установки в закрытом шкафу с уровнем защиты не ниже IP54. Не предназначен для эксплуатации во взрывоопасных средах или на открытом воздухе.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн операций включения/отключения
• Удобная система модульного расширения: можно легко добавить вспомогательные контакты или защиту
• Низкий уровень шума при работе благодаря оптимизированному магнитопроводу
• Гарантированная коммутационная способность при токе до 95 А даже при частых пусках
• Совместимость с другими изделиями серии OptiStart K - единая платформа для сборки панелей управления

Ограничения применения

• Не применяется в цепях постоянного тока - катушка рассчитана исключительно на 230 В AC
• IP20 не обеспечивает защиту от пыли и влаги - обязательна установка внутри электрощита
• Максимальная мощность - 55 кВт; для двигателей выше этого значения требуется другой контактор
• Не предназначен для частотного регулирования - работает только на включение/выключение
• Запрещено использование в средах с повышенной коррозионной активностью (например, химические производства без дополнительной защиты)

Примеры использования

• Автоматический запуск насоса в системе водоснабжения при снижении давления
• Управление вентилятором в системе кондиционирования с помощью сигнала от терморегулятора
• Реверсивное управление лебёдкой на производстве - переключение направления вращения двигателя
• Подключение нагревательных элементов в печи через сигнал от PLC
• Работа в составе системы АВР: переключение питания с основного на резервный источник

Практические советы

• При подборе контактора проверьте соответствие тока нагрузки - 95 А - максимальный предел. Перегрузка сокращает срок службы.
• Для долгой работы используйте качественные винтовые соединения: затягивайте с усилием 0,5–0,7 Нм, чтобы избежать перегрева.
• Если нагрузка часто включается (более 60 раз в час), добавьте RC-гашение или варистор для защиты контактов от дуги.
• Обязательно используйте внешний тепловое реле (например, K-F-TA) при защите электродвигателя - сам контактор не обеспечивает перегрузочную защиту.
• При замене старого контактора сверьте габариты и расположение крепёжных отверстий - K-F-95-30-00-A230 совместим с аналогами других производителей, но не всегда одинаково по форме.
