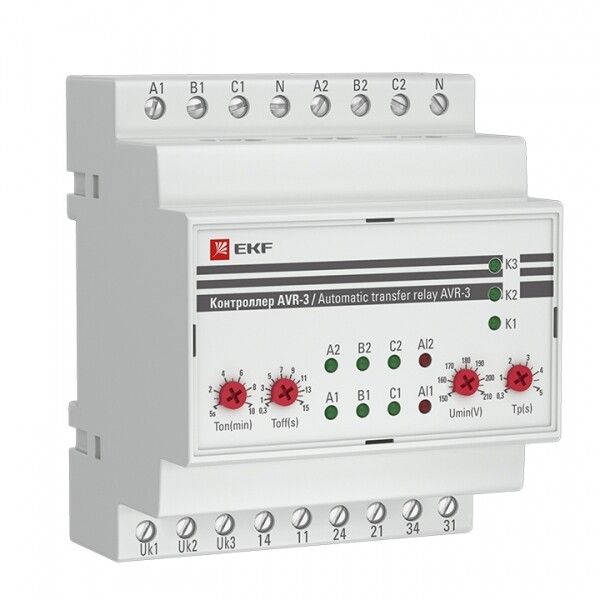

Контроллер АВР AVR-3 PROxima на 2 ввода с секционированием, 3 фазы EKF rel-avr-3

Контроллер автоматического ввода резерва AVR-3 PROxima от EKF обеспечивает автоматическое переключение между двумя источниками питания с использованием секционного контактора, что особенно важно для бесперебойной работы критичных нагрузок. Артикул rel-avr-3 - решение для промышленных объектов, где требуется надежная работа системы АВР.

Назначение и область применения

AVR-3 PROxima управляет системой автоматического ввода резерва (АВР) на объектах с двумя основными вводами питания и двумя отходящими линиями, соединёнными секционным контактором. Устройство следит за состоянием напряжения на обоих вводах и при аварии на основном питании - автоматически переводит нагрузку на резервный ввод через секцию. Подходит для установки на предприятиях, в ЖКХ, больницах, торговых центрах, на насосных станциях и других местах, где недопустимы перебои электроэнергии.

Технические характеристики

• Количество фаз: 3 - работает с трёхфазной сетью 400 В
• Номинальное напряжение: 400 В - предназначено для промышленных сетей
• Напряжение питания цепи управления: 230 В - устройство получает питание от одной из фаз сети
• Номинальный ток: 8 А - максимальный ток, который может коммутировать внутреннее реле управления
• Частота: 50 Гц - оптимизировано для российских и европейских сетей
• Тип подключения: винтовое - удобно для быстрого монтажа проводов без специальных инструментов
• Тип изделия: контроллер - не является силовым аппаратом, управляет внешними контакторами
• Тип напряжения: AC - работает только с переменным током

Совместимость и монтаж

AVR-3 PROxima не устанавливается вместо контакторов - он управляет ими. Для работы требуются два силовых контактора (по одному на каждый ввод) и один секционный контактор. Все три контактора должны иметь катушки на 230 В, чтобы совпадали с напряжением управления контроллера. Монтаж выполняется на DIN-рейке 35 мм. Подключаются входы питания, датчики напряжения с вводов и управляющие линии к контактам контакторов. Провода зажимаются винтовыми клеммами - рекомендуется использовать многожильные провода с наконечниками для надёжного контакта.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Хотя явного указания на сертификаты в данных нет, продукт разработан в рамках стандартизованной линейки EKF, ориентированной на применение в соответствии с ГОСТ Р 50030.2 и IEC 60947. Работает в условиях, исключающих воздействие открытого пламени, агрессивных газов и постоянной влаги.

Преимущества

• Автоматическая диагностика - контроллер сам определяет отказ одного из вводов и активирует резерв
• Настроенные временные задержки - Toff (время отключения) и Tp (время включения секции) позволяют избежать ложных срабатываний при кратковременных проседаниях напряжения
• Простая интеграция - совместим с большинством стандартных контакторов на 230 В
• Экономия времени на обслуживание - отсутствие необходимости вручную переключать питание

Ограничения применения

• Не поддерживает более двух вводов - нельзя расширить до трёх или четырёх источников
• Требует наличия трёх внешних контакторов - не является самостоятельным коммутационным устройством
• Имеет ограниченный ток управления - 8 А, значит, не подходит для мощных контакторов с катушками выше этого значения
• Не имеет интерфейса связи (RS485, Ethernet) - невозможно удалённое наблюдение или интеграция в SCADA
• Не рассчитан на работу при температуре ниже 0 C или выше +50 C - нужна установка в закрытых щитах с терморегуляцией

Примеры использования

• Производственный цех с двумя вводами от разных трансформаторных подстанций
• Медицинский центр, где критично сохранить питание реанимационного отделения
• Водонасосная станция, где сбой питания вызывает риск затопления
• Жилой комплекс с резервным вводом от дизель-генератора

Практические советы

• Перед монтажом проверьте, что все контакторы имеют катушки на 230 В - иначе контроллер не сможет их включить
• Установите временную задержку Toff не менее 1–2 секунд, чтобы избежать срабатывания при кратковременных скачках
• Обязательно используйте автоматические выключатели перед каждым контактором - они обеспечивают защиту от перегрузок и КЗ
• Проверяйте правильность подключения фаз - неверная последовательность может привести к некорректной работе
• При замене старого контроллера AVR-03 на AVR-3 PROxima - схема подключения остаётся аналогичной, но новая версия точнее и надёжнее
