Контроллер АВР NZQ7A, LCD, RS-485 | 304538 CHINT

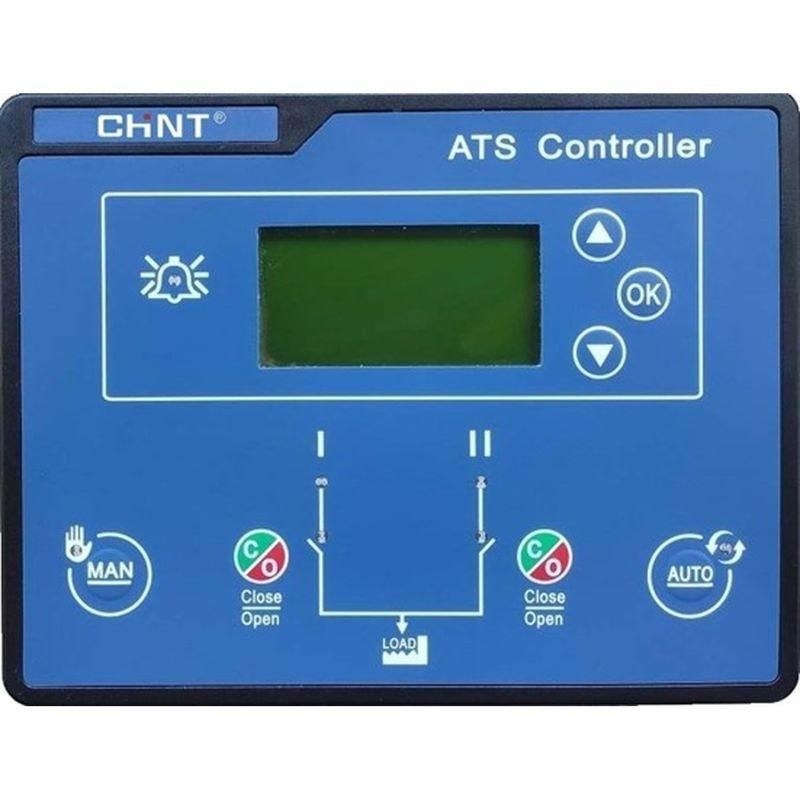

Контроллер автоматического ввода резерва NZQ7A от CHINT с артикулом 304538 предназначен для автоматического переключения нагрузки между основным и резервным источниками питания в трёхфазных сетях. Устройство оснащено ЖК-дисплеем и интерфейсом RS-485 для удалённого контроля, что делает его удобным решением для объектов, где важна бесперебойная работа электрооборудования.

Назначение и область применения

Контроллер автоматического ввода резерва NZQ7A обеспечивает автоматическое переключение между двумя источниками питания - основным и резервным - при сбоях в сети. Он работает как в переменном, так и в постоянном токе, что расширяет возможности его применения. Подходит для систем энергообеспечения на промышленных предприятиях, в жилых комплексах, больницах, серверных помещениях и других объектах, где недопустимы простои из-за отключения электричества.

Технические характеристики

• Количество фаз: 3 - контролирует три фазы одновременно, обеспечивая балансировку нагрузки.
• Род тока: Переменный/Постоянный - совместим с различными типами источников питания, включая генераторы и аккумуляторные системы.
• Номинальный рабочий ток: 5 А - максимальный допустимый ток через контакты устройства; не предназначена для прямого коммутации мощных нагрузок выше этого значения.
• Номинальное напряжение питания цепи управления: 185–255 В - устройство корректно функционирует при колебаниях напряжения в этом диапазоне, что важно для регионов с нестабильной сетью.
• Номинальный потребляемый ток: 5 А - ток, который забирает сам контроллер NZQ7A от сети при работе; учитывается при выборе защиты и проводки.
• Интерфейс связи: RS-485 - позволяет подключить контроллер к системе сбора данных или SCADA для удалённого мониторинга состояния и событий.
• Индикация: ЖК-дисплей - отображает текущее состояние питания, режим работы, аварии и параметры сети в реальном времени.

Совместимость и монтаж

Контроллер NZQ7A не является силовым аппаратом - он управляет внешними контактными устройствами (например, автоматическими выключателями или контакторами), которые уже выполняют коммутацию нагрузки. Для установки требуется подключение к двум источникам питания (основному и резервному), а также к нагрузке через внешние исполнительные элементы. Клеммы рассчитаны на провода до 2,5 мм2. Монтаж осуществляется на DIN-рейку 35 мм. Интерфейс RS-485 требует экранированного кабеля и правильной терминирования шины (концевые резисторы 120 Ом).

Безопасность и стандарты

Производитель CHINT соблюдает требования международных стандартов IEC 60947 и ГОСТ Р 50030. Конструкция контроллера исключает возможность случайного включения при отключенном питании. Наличие ЖК-дисплея снижает риск человеческой ошибки за счёт наглядного отображения состояний.

Преимущества

• Поддержка двух родов тока - позволяет использовать одинаковый контроллер как в AC-, так и DC-системах.
• Широкий диапазон входного напряжения (185–255 В) повышает надёжность в условиях просадок и перегрузок сети.
• RS-485 и ЖК-экран обеспечивают интеграцию в современные системы управления и упрощают диагностику без доступа к оборудованию.
• Малый ток потребления (5 А) снижает нагрузку на цепь управления и уменьшает необходимую мощность источника питания для самого контроллера.

Ограничения применения

• Не предназначен для прямой коммутации нагрузок свыше 5 А - необходимо применять внешние контакторы или автоматы.
• Не имеет встроенной защиты от перегрузок или коротких замыканий - эти функции должны обеспечивать внешние аппараты.
• Требует стабильного источника питания для своей работы - при полном отключении обоих источников (основного и резервного) контроллер NZQ7A перестанет функционировать.
• Не рекомендован для использования во взрывоопасных зонах - отсутствует соответствующая сертификация ATEX/IECEx.

Примеры использования

• Автоматическое переключение на дизель-генератор при отключении городской сети в многоквартирном доме.
• Обеспечение бесперебойной работы насосной станции в водоканале при сбоях в электроснабжении.
• Управление резервным питанием для серверной комнаты через систему UPS + генератор.
• Контроль питания на участках конвейерной линии, где даже кратковременная остановка вызывает простои производства.

Практические советы

• При проектировании системы учтите, что контроллер NZQ7A требует отдельного источника питания 185–255 В - не используйте его для управления от слаботочных цепей ниже 185 В.
• Для RS-485 применяйте кабель с экраном (например, FTP) и подключайте землю экрана только с одной стороны - чтобы избежать помех.
• Настройте задержки переключения (если поддерживаются) - слишком быстрое переключение может повредить оборудование, особенно двигатели.
• Проверьте посадочные размеры перед монтажом - контроллер NZQ7A стандартизирован для DIN-рейки 35 мм, но проверьте глубину корпуса в щите.
• При первом запуске внимательно следите за отображаемыми параметрами на ЖК-дисплее - они помогут определить, правильно ли подключены фазы и источники питания.
