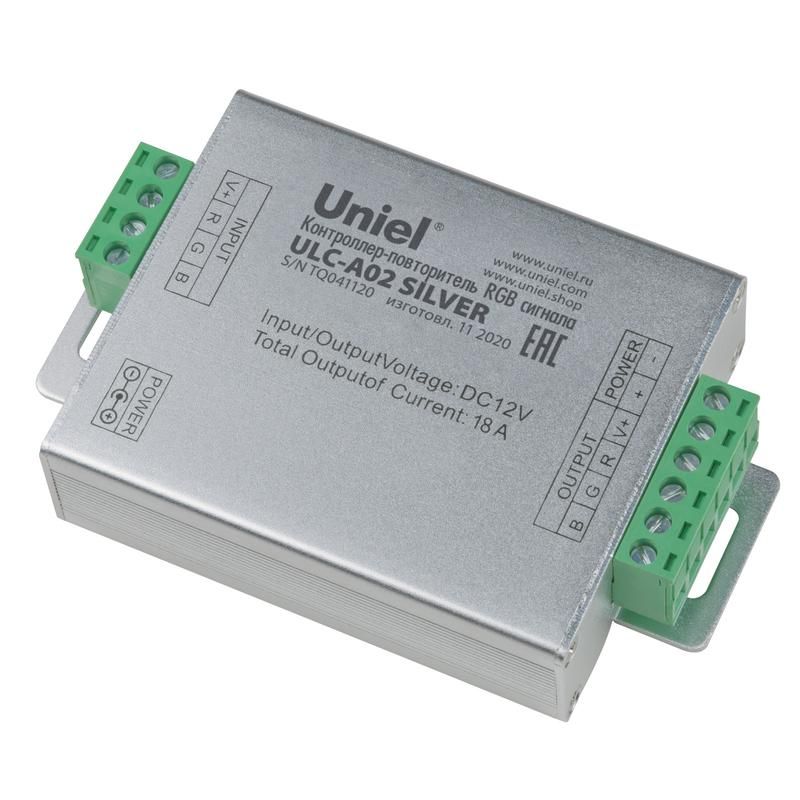

Контроллер-повторитель RGB сигналаULC-A02 SILVER для светодиодных лент 6Ах3канала 216Вт(12В)/432Вт(24В) Uniel UL-00008010

Контроллер-повторитель RGB сигнала ULC-A02 SILVER 6Ах3канала 216Вт(12В)/432Вт(24В) усиливает слабый сигнал от контроллера, чтобы равномерно освещать длинные ленты или несколько групп светодиодов. Подходит для систем освещения на базе 12 В и 24 В, где важна точная передача цвета и яркости.

Назначение и область применения

ULC-A02 SILVER используется для увеличения мощности RGB-сигнала между управляющим устройством (например, IR- или DMX-контроллером) и нагрузкой - светодиодными лентами или модулями. Он не генерирует свет, а лишь воспроизводит входной сигнал с повышенным током. Применяется там, где длина ленты превышает допустимую для прямого подключения, или когда требуется запитать несколько параллельных участков одной цепи.

Технические характеристики

• Максимальный ток на канал: 6 А (по каждому из трёх каналов R, G, B)
• Мощность при 12 В: до 216 Вт (6 А × 12 В × 3 канала)
• Мощность при 24 В: до 432 Вт (6 А × 24 В × 3 канала)
• Работает с напряжением: 12 В или 24 В постоянного тока
• Выходной сигнал: аналоговый PWM, совместим со всеми стандартными RGB-контроллерами
• Цвет корпуса: серебристый (SILVER)

Совместимость и монтаж

ULC-A02 SILVER подключается последовательно между контроллером и LED-лентой. На входе - три провода (R, G, B) от контроллера, на выходе - три группы проводов для подключения лент. Каждый канал рассчитан на 6 А, поэтому важно не перегружать один канал более чем на эту величину. Для надёжной работы используйте провода сечением не менее 1,5 мм2 на каждый вывод. Устройство не требует внешнего питания - работает от того же источника, что и лента.

Преимущества

• Увеличивает дальность передачи RGB-сигнала без потерь яркости и цветопередачи
• Поддерживает два рабочих напряжения - 12 В и 24 В - позволяет использовать с разными типами лент
• Трёхканальная структура обеспечивает полноцветную передачу без смешивания сигналов
• Низкий уровень нагрева благодаря оптимизированной схеме управления

Ограничения применения

• Не предназначен для управления адресными лентами (WS2812, APA102 и т.д.) - только для обычных RGB-лент с общим катодом/анодом
• Не имеет защиты от перегрузки или КЗ - необходимо применять предохранители на входе
• Не следует использовать с источниками питания мощностью ниже расчётной (при 24 В - минимум 450 Вт для полной нагрузки)
• Не защищён от попадания воды - применяется только внутри помещений

Примеры использования

• Освещение фасада здания - одна длинная RGB-лента 15 метров, питаемая через ULC-A02 SILVER от удалённого контроллера
• Подсветка потолочных балок в торговом зале - три отдельные ленты по 4 метра, управляемые одним сигналом через этот повторитель
• Система декоративного освещения в ресторане - ленты в нишах и подвесных элементах, запитанные от одного источника 24 В

Практические советы

• Перед установкой проверьте, что ваш контроллер выдаёт именно аналоговый RGB-сигнал - цифровые протоколы (DMX, SPI) не работают с этим устройством
• Измерьте ток каждой ленты: если суммарный ток по одному каналу превышает 6 А - разбейте нагрузку на два повторителя
• При использовании на 24 В можно удвоить длину ленты без потери качества - экономия на сечении проводов
• Фиксируйте ULC-A02 SILVER на металлической поверхности для лучшего теплоотвода - даже при средней нагрузке он может нагреваться
• Не забудьте подключить общий “минус” (GND) от источника питания к повторителю - без этого сигнал не будет работать
