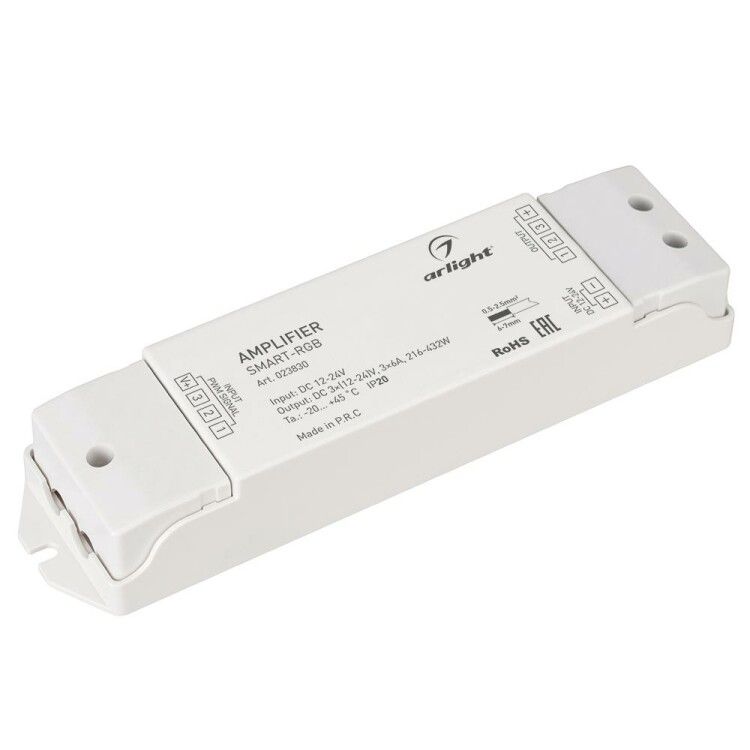

Усилитель SMART-RGB (12-24V, 3x6A) (ARL, IP20 Пластик, 5 лет) - 023830 Arlight

Усилитель SMART-RGB (12-24V, 3x6A) IP20 пластик от Arlight предназначен для усиления управляющего сигнала RGB-светодиодных лент, обеспечивая равномерную яркость на длинных участках. Артикул 023830 подходит для систем освещения с питанием 12–24 В постоянного тока.

Назначение и область применения

Усилитель SMART-RGB используется, когда светодиодная лента слишком длинная для прямого подключения к контроллеру - сигнал теряет силу, и лента начинает светить тусклее или неравномерно. Устройство принимает слабый сигнал с контроллера и передаёт его с нужной мощностью к ленте. Подходит для установки в точках, где требуется увеличить длину одного сегмента ленты до 5–10 метров (в зависимости от плотности LED).

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока - совместим с большинством стандартных блоков питания для RGB-лент.
• Выходной ток: 3 канала по 6 А каждый (всего 18 А) - позволяет управлять трёхцветными (RGB) лентами высокой мощности.
• Выходная мощность: до 432 Вт при 24 В / 216 Вт при 12 В - рассчитан на работу с лентами класса 14,4 Вт/м и выше.
• Степень защиты: IP20 - защищён от прикосновений пальцев и крупных предметов, но не от воды и пыли; требует установки внутри закрытых коробов или помещений.
• Габариты: 175×45×27 мм - компактный размер для удобного монтажа в узких местах.
• Материал корпуса: пластик белого цвета - легкий, не проводящий, не нагревается при работе.
• Режим работы: динамический - работает только при наличии входного сигнала, не генерирует собственный.
• Функция диммирования: отсутствует - не регулирует яркость, лишь усиливает сигнал от внешнего контроллера.

Совместимость и монтаж

SMART-RGB подключается между контроллером и светодиодной лентой. Монтируется накладным способом - фиксируется на поверхности с помощью саморезов или двустороннего скотча. Для подключения используются клеммы L+, R-, G-, B- (для красного, зелёного, синего каналов) и общий +12/+24 В. Обязательно соблюдать полярность. Кабель от контроллера подключается ко входу, от усилителя - к выходу. Лента должна быть такого же типа (например, 12 В или 24 В), что и источник питания. Посадочные размеры не требуют специальных отверстий - достаточно свободного места 180×50 мм.

Безопасность и стандарты

Усилитель соответствует требованиям безопасности для устройств низкого напряжения. IP20 исключает использование во влажных помещениях, на улице или в условиях повышенной запылённости. Не рекомендуется устанавливать рядом с источниками тепла или в замкнутых пространствах без вентиляции - при максимальной нагрузке корпус может нагреваться до 40–50 C.

Преимущества

• Поддерживает три канала управления - полноценный RGB-контроль без потери цветопередачи.
• Широкий диапазон входного напряжения (12–24 В) - универсальное решение для разных систем.
• Низкая тепловая нагрузка благодаря эффективному распределению тока по трем каналам.
• Легко интегрируется в существующую систему - не требует перенастройки контроллера.

Ограничения применения

• Не подходит для установки в сырых, пыльных или открытых местах из-за IP20.
• Не имеет функции диммирования - яркость регулируется только через контроллер, который стоит до него.
• Не предназначено для управления одноцветными (monochrome) лентами без RGB-сигнала - потребуется другой тип усилителя.
• Максимальная длина ленты после усилителя зависит от её удельной мощности - при 14,4 Вт/м на 24 В допустимо до 10 м, при 20 Вт/м - максимум 7 м.

Примеры использования

• Освещение потолочного борта в офисе длиной 9 метров - один контроллер управляет несколькими усилителями по ходу ленты.
• Архитектурная подсветка фасада в торгово-развлекательном центре - усилитель установлен в шкафу за панелями, чтобы не портить эстетику.
• Система подсветки витрин - несколько коротких сегментов ленты, соединённых через усилители, работают с одним контроллером.

Практические советы

• Выбирайте блок питания с запасом по мощности - он должен выдавать минимум на 20 % больше, чем суммарная мощность всех лент, подключенных к одному усилителю.
• Используйте медные провода сечением не менее 1,5 мм2 для подключения ленты к усилителю - особенно при длине более 3 метров.
• Не подключайте более одной ленты к каждому каналу, если она превышает 6 А - лучше использовать два усилителя параллельно.
• Перед первым включением проверьте все контакты - плохой контакт вызывает перегрев и отказ усилителя.
• Установите усилитель как можно ближе к ленте - это снижает потерю сигнала и уменьшает риск помех.
