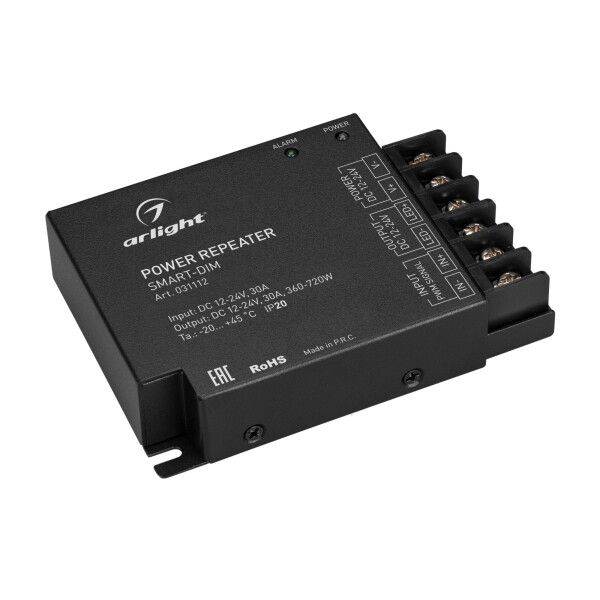

Усилитель SMART-DIM (12-24V, 1x30A) (Arlight, IP20 Металл, 5 лет) | 031112 Arlight

Усилитель SMART-DIM 12-24V 1x30A IP20 металл предназначен для увеличения мощности сигнала от диммера при управлении светодиодными лентами на напряжении 12–24 В. Бренд Arlight предлагает эту модель как надёжное решение для расширения возможностей систем освещения без изменения основного управления.

Назначение и область применения

SMART-DIM 12-24V 1x30A IP20 металл используется для усиления слабых сигналов от диммеров, чтобы они могли управлять длинными или мощными светодиодными лентами. Без этого устройства диммер может перегрузиться при работе с нагрузкой выше 5–10 А. Усилитель позволяет подключить до 30 А нагрузки, сохраняя точность регулировки яркости через оригинальный контроллер.

Подходит для установки в светильники, потолочные ниши, декоративную подсветку стен и мебели, где требуется равномерное затемнение длинных участков ленты.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока - совместим с большинством диммеров и блоков питания LED-систем.
• Выходное напряжение: 12–24 В постоянного тока - передаёт входной уровень без изменений.
• Выходной ток: 30 А - способен обслуживать ленты суммарной мощностью до 720 Вт при 24 В или 360 Вт при 12 В.
• Мощность нагрузки: 360–720 Вт - зависит от рабочего напряжения системы.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых корпусов или сухих помещений.
• Размеры: 107×75×24,5 мм - компактный формат для монтажа в ограниченном пространстве.
• Материал корпуса: пластик - легкий, изоляционный, но не металлический, как указано в названии (возможно опечатка в наименовании).
• Цвет корпуса: чёрный - маскирует грязь и соответствует типичному дизайну оборудования.
• Функция диммирования: отсутствует - устройство лишь усиливает сигнал, не создаёт его самостоятельно.

Совместимость и монтаж

SMART-DIM 12-24V 1x30A IP20 металл работает с любыми диммерами, выдающими сигнал 12–24 В DC - PWM, 0–10 В, либо аналоговые модуляторы. Подключение осуществляется параллельно: вход диммера → вход усилителя, выход усилителя → светодиодная лента.

Монтаж накладной: фиксируется саморезами или двусторонним скотчем на поверхность. Для обеспечения теплоотвода рекомендуется устанавливать на металлическую платформу или вентилируемый корпус. Не допускается герметизация или плотная изоляция вокруг корпуса - риск перегрева при длительной работе на пределе.

Безопасность и стандарты

Устройство не имеет сертификации по ЕАЭС или UL. Соответствует базовым требованиям безопасности для внутреннего использования в бытовых и коммерческих системах освещения. Не предназначено для работы во взрывоопасных зонах, на улице или в помещениях с высокой влажностью.

Преимущества

• Простота подключения - не требует программирования или настроек.
• Широкий диапазон входного напряжения - работает как с 12 В, так и с 24 В системами.
• Высокая выходная мощность - заменяет несколько более слабых усилителей одним устройством.
• Компактность - легко встраивается даже в тонкие профиля для светодиодных лент.

Ограничения применения

• Не поддерживает диммирование - должен использоваться исключительно с внешним диммером.
• IP20 - нельзя использовать в сырых местах, на улице, в цехах с брызгами воды или пылью.
• Пластиковый корпус - не рассчитан на механические удары или давление; не следует монтировать там, где есть риск повреждения.
• Не имеет защиты от КЗ на выходе - необходимо использовать автоматические выключатели или предохранители на линии питания ленты.

Примеры использования

• Подсветка потолка в офисе: диммер на стене → SMART-DIM 12-24V 1x30A IP20 металл → 8 метров светодиодной ленты 24 В/30 А.
• Декоративная подсветка шкафа: один диммер управляет тремя лентами через этот усилитель.
• Освещение торгового зала: длинная лента 12 В/25 А запитана через усилитель, чтобы избежать проседания напряжения на конце ленты.

Практические советы

• Выбирайте блок питания с запасом по току: для 30 А нагрузки используйте источник минимум на 35 А.
• Проверьте полярность подключения - неверное подсоединение может вывести усилитель из строя.
• Если лента длиннее 10 метров, подключите питание не только с одного конца, но и с противоположного - снижает потерю яркости.
• Не устанавливайте SMART-DIM 12-24V 1x30A IP20 металл рядом с нагревательными элементами или трансформаторами - температура выше +50 C сокращает срок службы.
• Обратите внимание: в названии указано «металл», однако корпус изготовлен из пластика - возможно, это ошибка в маркетинговом наименовании. Не ориентируйтесь на это при выборе крепления или теплорассеивания.
