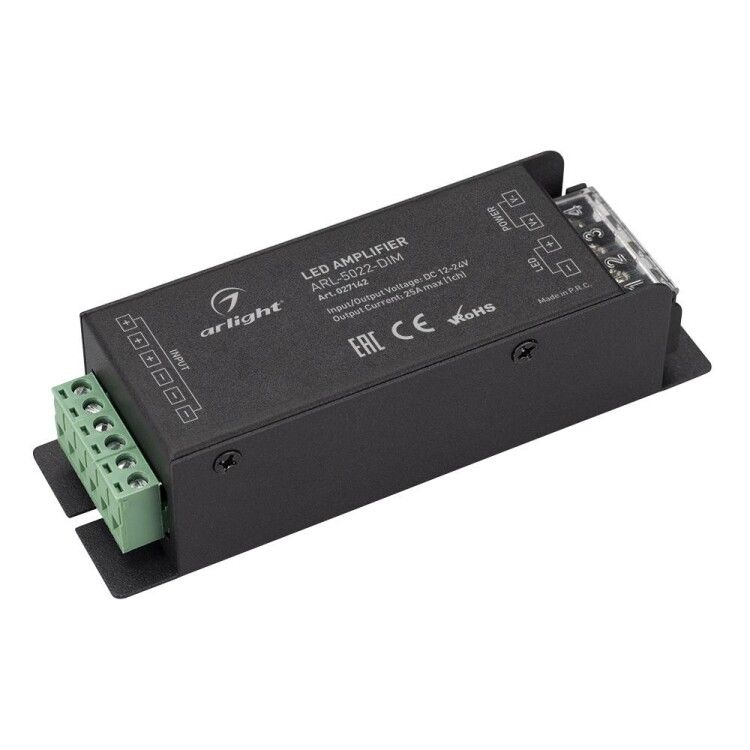

Усилитель ARL-5022-DIM (12-24V, 1x25A, 300-600W) (ARL, IP20 Металл, 2 года) - 027142 Arlight

Усилитель ARL-5022-DIM 1x25A 300-600W 12-24V IP20 металл предназначен для увеличения мощности сигнала управления светодиодными лентами, когда основной диммер не справляется с нагрузкой. Этот металлический усилитель от Arlight работает с напряжением 12–24 В постоянного тока и рассчитан на ток до 25 А, что позволяет управлять лентами суммарной мощностью до 600 Вт.

Назначение и область применения

ARL-5022-DIM 1x25A 300-600W 12-24V IP20 металл используется для усиления слабых сигналов от диммеров, чтобы они могли управлять мощными светодиодными лентами. Устройство не генерирует свет и не преобразует питание - оно лишь передаёт команду на включение, выключение и регулировку яркости от контроллера к ленте. Подходит для установки в системах освещения с длинными участками LED-лент, где требуется распределённое управление.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока (совпадает с выходным)
• Выходной ток: 25 А (максимальный)
• Рассеиваемая мощность: 300–600 Вт
• Количество каналов: один
• Тип корпуса: металлический, черный
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Габариты: 127 × 41 × 32 мм
• Способ монтажа: накладной
• Функция диммирования: отсутствует - устройство только усиливает сигнал от внешнего диммера

Совместимость и монтаж

ARL-5022-DIM 1x25A 300-600W 12-24V IP20 металл совместим со всеми диммерами, работающими на 12–24 В постоянного тока и имеющими выходной ток менее 25 А. Монтируется на поверхность с помощью саморезов или двустороннего скотча. Клеммы для подключения питания и нагрузки расположены сбоку - доступны для быстрого обслуживания. Обязательно соблюдайте полярность: + и – входа и выхода должны соответствовать.

Безопасность и стандарты

Усилитель имеет степень защиты IP20, что делает его пригодным только для внутренней установки в сухих помещениях. Не используйте в условиях повышенной влажности, пыли или на улице. Корпус из металла обеспечивает лучшую теплоотдачу, чем пластиковые аналоги, но требует свободного воздухообмена вокруг устройства.

Преимущества

• Металлический корпус эффективно отводит тепло, снижая риск перегрева при длительной работе на максимальной нагрузке
• Поддерживает широкий диапазон напряжений (12–24 В), что упрощает замену в существующих системах
• Небольшие габариты позволяют спрятать устройство за потолочным плинтусом, в шкафу или внутри профиля LED-ленты
• Не требует внешнего питания - работает от того же источника, что и лента

Ограничения применения

• Не подходит для управления переменным током (AC) - только постоянный ток (DC)
• Не содержит встроенной функции диммирования; нужен внешний диммер
• IP20 исключает использование во влажных зонах (ванная, кухня, бассейн, улица)
• Максимальная мощность 600 Вт - нельзя подключать несколько лент общей мощностью выше этого значения
• Не рекомендован для работы с высокочастотными PWM-диммерами без предварительной проверки совместимости

Примеры использования

• Управление 8 метрами светодиодной ленты 12 В/75 Вт/м (600 Вт всего) через стеновой диммер
• Расширение возможностей маломощного диммера в точечном освещении офиса
• Контроль нескольких параллельных участков ленты в рекламной подсветке, установленной внутри ниши
• Система подсветки витрин в торговых центрах, где диммер находится в щите, а лента - на удалении

Практические советы

• Выбирайте провода сечением не менее 1,5 мм2 для нагрузки - особенно при длине более 3 метров
• Оставьте минимум 2 см свободного пространства вокруг усилителя для естественного охлаждения
• Перед подключением проверьте, что ваш диммер действительно выдает 12–24 В DC - некоторые модели работают на AC
• Если лента потребляет около 600 Вт, не запускайте её на полную яркость постоянно - лучше использовать 80–90% для продления срока службы
• ARL-5022-DIM 1x25A 300-600W 12-24V IP20 металл можно устанавливать рядом с источником питания, но не на него - избегайте теплового воздействия
