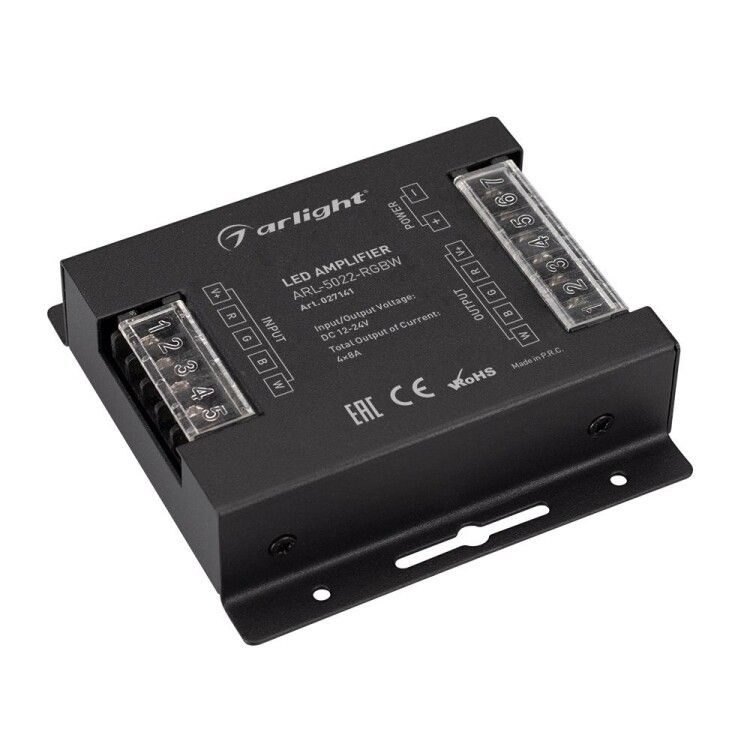

Усилитель ARL-5022-RGBW (12-24V, 4x8A, 384-768W) (ARL, IP20 Металл, 2 года) - 027141 Arlight

Усилитель ARL-5022-RGBW 12-24V 4x8A 384-768W IP20 Металл от Arlight предназначен для усиления управляющего сигнала от контроллера светодиодной ленты, обеспечивая равномерную яркость на длинных участках. Этот усилитель применяется там, где основной сигнал теряет силу, а мощность ленты превышает возможности контроллера.

Назначение и область применения

ARL-5022-RGBW - четырёхканальный усилитель сигнала для RGBW-светодиодных лент. Он не генерирует свет, а лишь передаёт управляющий сигнал от контроллера дальше по цепочке ленты. Подходит для установки между контроллером и длинными участками ленты, особенно когда суммарная мощность превышает 192 Вт на канал.

Область применения: интерьерная подсветка, архитектурная подсветка зданий, вывески, торговые объекты, декоративная подсветка потолков и стен. Усилитель ARL-5022-RGBW используется исключительно в паре с внешним контроллером - он сам не управляет цветом или режимами.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока (совместим с большинством контроллеров)
• Выходное напряжение: 12–24 В постоянного тока (копирует вход)
• Выходной ток: 32 А всего (по 8 А на каждый из 4 каналов: R, G, B, W)
• Максимальная выходная мощность: до 768 Вт (при 24 В) / минимум 384 Вт (при 12 В)
• Количество каналов: 4 (RGBW - красный, зелёный, синий, белый)
• Материал корпуса: металлический, чёрный
• Степень защиты: IP20 - защищён от прикосновений, но не от воды и пыли
• Размеры: 94×92×26 мм
• Способ монтажа: накладной (крепится на поверхность)
• Функция диммирования: отсутствует - работает только на полную мощность, регулировка яркости возможна только через контроллер

Совместимость и монтаж

ARL-5022-RGBW совместим со всеми контроллерами RGBW, работающими на 12–24 В постоянного тока. Для подключения требуется:

• Подать питание 12–24 В на клеммы +12/24 V и GND
• Подключить выходы R/G/B/W от контроллера к соответствующим входным клеммам усилителя
• Подключить ленту к выходным клеммам усилителя (не забудьте соблюдать полярность)

Монтаж накладной - устройство фиксируется на плоской поверхности с помощью встроенных отверстий. Кабели должны быть надёжно закреплены, чтобы не перегибались и не отрывались. Обязательно используйте провода сечением не менее 1,5 мм2 для питания и 1,0 мм2 для сигналов, особенно при длине более 1 метра.

Безопасность и стандарты

ARL-5022-RGBW имеет степень защиты IP20 - значит, его нельзя использовать во влажных помещениях, на улице или в местах с риском попадания брызг. Корпус выполнен из металла, что снижает риск перегрева, но не заменяет необходимость в хорошем теплоотводе. Не допускайте работы при температуре выше +40 C без принудительного охлаждения.

Преимущества

• Высокая выходная мощность позволяет управлять лентой до 768 Вт без потерь яркости
• Четыре независимых канала обеспечивают точную передачу всех цветов RGBW
• Металлический корпус эффективно рассеивает тепло, продлевая срок службы
• Простая схема подключения - не требует программирования или настройки
• Совместим с широким спектром контроллеров Arlight и сторонних производителей

Ограничения применения

• Не подходит для уличного использования - IP20 не защищает от влаги и пыли
• Не имеет функции диммирования - яркость регулируется только контроллером
• Не рекомендуется для управления лентами мощностью более 192 Вт на один канал без проверки нагрева
• Требует отдельного источника питания - не получает питание от контроллера
• Не предназначена для последовательного соединения нескольких усилителей друг за другом - это вызывает задержки и искажения сигнала

Примеры использования

• Подсветка потолка длиной 15 метров - контроллер стоит у стены, а три усилителя ARL-5022-RGBW распределены по длине ленты
• Архитектурная подсветка фасада с несколькими цветными зонами - каждый усилитель управляет своей секцией
• Светодиодная подсветка витрин в торговом центре - усилители установлены за панелями рядом с лентами

Практические советы

• Перед подключением проверьте, что ваш контроллер способен выдавать достаточный ток на все четыре канала - иначе сигнал будет слабым даже после усилителя
• При использовании ленты на 24 В - убедитесь, что источник питания также рассчитан на 24 В и имеет запас мощности 20%
• Не располагайте усилитель рядом с нагревательными элементами - металл хорошо проводит тепло, но перегрев сокращает срок службы
• Если лента слишком длинная, лучше использовать несколько усилителей, чем один - так вы избежите проседания напряжения и мерцания
• Запомните: ARL-5022-RGBW - это не контроллер. Без него лента не изменит цвет или режим - нужен именно внешний управляющий модуль
