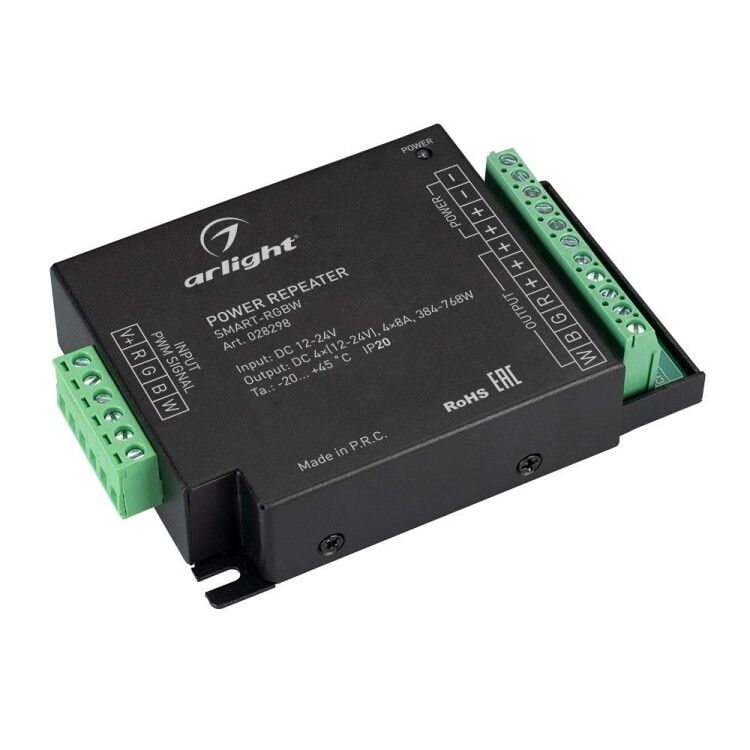

Усилитель SMART-RGBW (12-24V, 4x8A) (ARL, IP20 Металл, 5 лет) - 028298 Arlight

Усилитель SMART-RGBW (12-24V, 4x8A) IP20 металл от Arlight предназначен для усиления управляющего сигнала светодиодной ленты RGBW при подключении длинных участков или нескольких лент параллельно. Металлический корпус обеспечивает надёжную теплоотдачу, а входное напряжение 12–24 В позволяет использовать устройство с большинством современных систем освещения.

Назначение и область применения

Усилитель SMART-RGBW (12-24V, 4x8A) IP20 металл используется для передачи сигнала управления от контроллера к светодиодным лентам RGBW, когда длина ленты превышает допустимую или требуется подключить несколько лент одновременно. Без усилителя сигнал теряет силу, что вызывает мерцание, снижение яркости или некорректную работу цветов на удалённых участках. Устройство не генерирует свет - оно лишь усиливает управляющий импульс, сохраняя точность цветопередачи и равномерность свечения.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока (совместимо с большинством LED-контроллеров)
• Выходное напряжение: 12–24 В постоянного тока (копирует входное)
• Выходной ток: до 32 А суммарно (по 8 А на каждый из четырёх каналов: R, G, B, W)
• Максимальная выходная мощность: 384 Вт при 12 В / 768 Вт при 24 В
• Тип корпуса: металлический, чёрный
• Габариты: 107 × 75 × 25 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Работа без диммирования - управление только через внешний контроллер
• Способ установки: накладной (крепится на поверхность)

Совместимость и монтаж

SMART-RGBW (12-24V, 4x8A) IP20 металл совместим со всеми контроллерами RGBW, выдающими сигнал 12–24 В. Подключение выполняется по следующей схеме:

• На вход: подаются провода от контроллера (R, G, B, W, +12/24V, GND)
• На выход: подключаются ленты (до 4 штук, каждая - максимум 8 А)
• Питание усилителя берётся от того же источника, что и ленты - не требует отдельного блока питания

Крепление осуществляется саморезами через отверстия в корпусе. Обязательно оставьте зазор вокруг устройства для естественного охлаждения - особенно при работе на максимальной нагрузке. Не закрывайте корпус герметиками или изоляцией.

Безопасность и стандарты

Усилитель соответствует требованиям безопасности для внутреннего использования. IP20 означает, что устройство не предназначено для влажных помещений, улицы или мест с риском попадания пыли и жидкостей. Для работы в таких условиях необходимо применять дополнительную защиту (короб, бокс, герметичный кожух).

Преимущества

• Металлический корпус эффективно рассеивает тепло - позволяет работать длительно на пределе мощности
• Четыре независимых канала обеспечивают точную передачу всех цветов RGBW без потерь
• Поддержка широкого диапазона напряжений (12–24 В) делает его универсальным для разных систем
• Небольшие габариты позволяют спрятать устройство за плинтусом, в нише или внутри профиля

Ограничения применения

• Не работает с PWM-диммерами - функция регулировки яркости должна реализовываться на уровне контроллера
• IP20 исключает использование во влажных помещениях (ванная, кухня, улица, цех с мойкой)
• Максимальная нагрузка на один канал - 8 А; превышение вызовет перегрев и отказ
• Не подходит для управления лентами с высокой плотностью светодиодов (>60 LED/m) при питании 12 В - возможен перегруз по току

Примеры использования

• Подсветка потолочного плинтуса длиной более 10 метров
• Освещение фасада здания с несколькими секциями RGBW-лент
• Система подсветки в торговом зале с раздельными зонами (красная, зелёная, белая)
• Архитектурная подсветка в офисе, где ленты запитаны от одного контроллера, но расположены в разных комнатах

Практические советы

• Перед подключением проверьте, чтобы источник питания мог выдать достаточный ток для всей системы - учитывайте не только усилитель, но и все ленты
• Используйте провода с сечением не менее 1,5 мм2 для подключения лент - особенно при длине более 3 м
• Если лента имеет плотность 60 LED/m и питается от 12 В, её максимальная длина на одном канале - около 5 м (при 8 А); для больших длин используйте 24 В
• Не подключайте больше 4 лент - даже если они короткие - превышение тока на канале опасно
• Проверяйте полярность: неверное подключение + и – повредит усилитель
• При использовании в закрытом пространстве (например, в алюминиевом профиле) убедитесь, что есть хотя бы 1 см свободного воздуха вокруг корпуса
