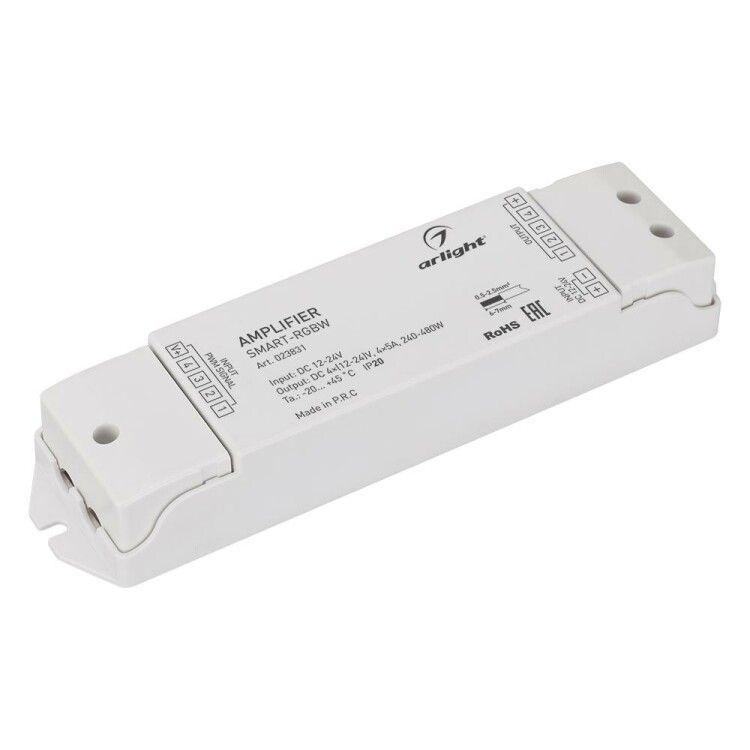

Усилитель SMART-RGBW (12-24V, 4x5A) (ARL, IP20 Пластик, 5 лет) - 023831 Arlight

Усилитель SMART-RGBW 12-24V 4x5A IP20 пластик от Arlight предназначен для усиления управляющего сигнала светодиодной ленты RGBW при подключении длинных участков или нескольких лент параллельно. Артикул 023831 обеспечивает стабильную работу без потерь яркости и цветопередачи.

Назначение и область применения

Усилитель SMART-RGBW 12-24V 4x5A IP20 пластик используется для увеличения силы сигнала управления светодиодными лентами RGBW, когда основной контроллер не справляется с нагрузкой из-за длины ленты или её количества. Подходит для установки в системах освещения с высокой плотностью LED-элементов - например, в торговых зонах, интерьерном освещении, выставочных стендах и рекламных конструкциях.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока - совместим с большинством современных контроллеров и блоков питания.
• Выходное напряжение: 12–24 В постоянного тока - передаёт входной уровень без изменения.
• Выходной ток: до 20 А суммарно (по 5 А на каждый из четырёх каналов R, G, B, W).
• Максимальная выходная мощность: 480 Вт - позволяет управлять лентами до 10 метров на каждом канале при 24 В.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых помещений.
• Размеры: 175×45×27 мм - компактный формат для удобного монтажа в ограниченном пространстве.
• Материал корпуса: пластик белого цвета - устойчив к механическим повреждениям, не проводит ток.

Совместимость и монтаж

SMART-RGBW 12-24V 4x5A IP20 пластик подключается между контроллером и светодиодной лентой. Монтаж накладной - устройство фиксируется на поверхности с помощью саморезов или двустороннего скотча. Каждый из четырёх выходных каналов (R, G, B, W) имеет клеммы для подключения проводов сечением до 2,5 мм2. Входные провода от контроллера подключаются аналогично - важно соблюдать полярность и соответствие цветов каналов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Отсутствие сертификации по EN/IEC 61347 не исключает его применение в бытовых и коммерческих системах, где контроль осуществляется профессионалом. Не рекомендуется использовать в условиях повышенной влажности, перегрева или открытых площадках.

Преимущества

• Четыре независимых канала позволяют точно регулировать цвет и яркость каждого элемента RGBW-ленты.
• Поддержка широкого диапазона напряжений (12–24 В) делает его универсальным для различных типов лент.
• Низкий профиль корпуса не требует больших ниш или специальных коробов для установки.
• Не требует внешнего питания - работает от того же источника, что и лента.

Ограничения применения

• IP20 не допускает использование во влажных помещениях, на улице или в местах с возможным попаданием воды и пыли.
• Отсутствует функция диммирования - управление яркостью возможно только через контроллер, предварительно подключенный к усилителю.
• Максимальная нагрузка на один канал - 5 А. Превышение вызывает перегрев и отказ устройства.
• Не предназначена для работы с PWM-регуляторами с частотой выше 1 кГц - возможны помехи в работе.

Примеры использования

• Подключение двух лент по 5 метров каждая (24 В, 9,6 Вт/м) - общая нагрузка 96 Вт на канал, что ниже порога в 120 Вт.
• Освещение длинного бара с RGBW-лентой, установленной вдоль всей стены - усилитель монтируется рядом с последним сегментом ленты.
• Архитектурная подсветка фасада внутренних помещений - например, в холле офиса или гостинице, где требуется точная цветовая настройка.

Практические советы

• Перед подключением проверьте, чтобы напряжение на входе усилителя совпадало с напряжением ленты - не используйте смешанные системы 12 В и 24 В.
• При использовании нескольких усилителей подключайте все к одному контроллеру - нельзя соединять выход одного усилителя с входом другого.
• Обеспечьте вентиляцию вокруг корпуса - даже при IP20 перегрев возможен при длительной работе на максимальной нагрузке.
• Используйте медные провода с достаточным сечением: для 5 А на канал минимум 1,5 мм2, лучше 2,5 мм2 - особенно при длине более 2 метров.
• Проверяйте полярность при подключении - неверное подсоединение может повредить контроллер или ленту.
