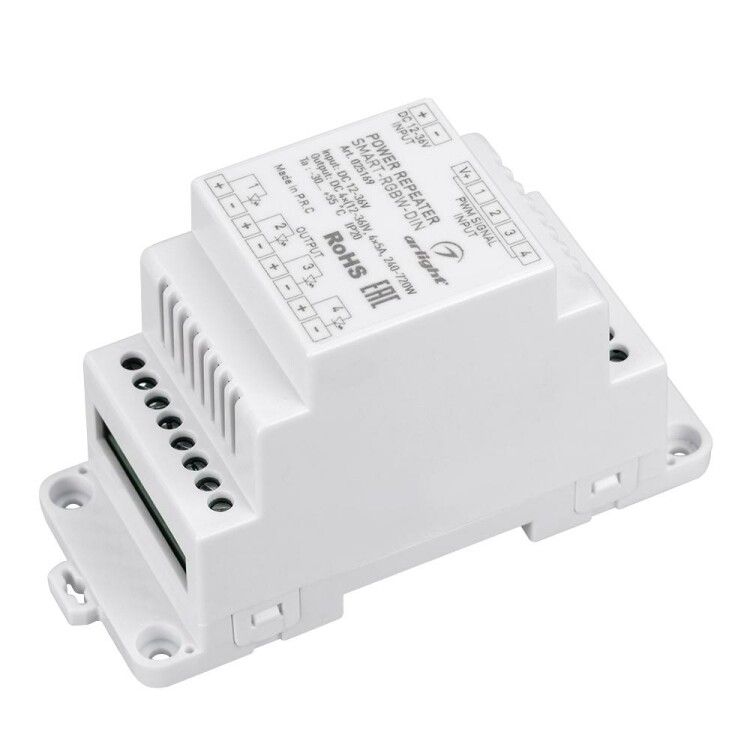

Усилитель SMART-RGBW-DIN (12-36V, 4x5A) (ARL, IP20 Пластик, 5 лет) - 025169 Arlight

Усилитель SMART-RGBW-DIN (12-36V, 4x5A) IP20 пластик от Arlight предназначен для усиления управляющего сигнала RGBW-светодиодных лент, обеспечивая равномерную яркость на длинных участках. Устройство монтируется на DIN-рейку и работает в паре с контроллерами, не заменяя их.

Назначение и область применения

SMART-RGBW-DIN (12-36V, 4x5A) IP20 пластик используется для увеличения силы тока, подаваемого на светодиодные ленты RGBW. Он решает проблему снижения яркости и цветовой однородности на удалённых участках ленты, когда длина превышает возможности контроллера. Подходит для систем освещения в интерьере: торговые залы, офисы, жилые помещения, выставочные стенды, декоративная подсветка потолков и ниш.

Технические характеристики

• Входное напряжение: 12–36 В постоянного тока (совпадает с выходным)
• Выходной ток: 20 А суммарный (по 5 А на каждый из 4 каналов: R, G, B, W)
• Максимальная выходная мощность: 480 Вт (при 24 В) - до 720 Вт при 36 В
• Количество каналов: 4 (RGBW - красный, зелёный, синий, белый)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды
• Материал корпуса: термостойкий пластик, белый цвет
• Габариты: 115×48×67 мм
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Диммирование: отсутствует - управление только через внешний контроллер

Совместимость и монтаж

Усилитель SMART-RGBW-DIN совместим со всеми контроллерами RGBW, работающими на напряжении 12–36 В. Для подключения требуется:

• Подключить входные провода (R, G, B, W, +12/24/36V, GND) от контроллера к соответствующим клеммам усилителя
• Подключить выходные провода к светодиодной ленте - отдельно для каждого канала
• Обязательно подать питание на усилитель от того же источника, что и лента (не от контроллера!)

Монтаж осуществляется на стандартную DIN-рейку. Корпус не требует дополнительного охлаждения при работе в пределах заявленной мощности.

Безопасность и стандарты

Усилитель не имеет сертификации по EAC или CE, но выполнен в соответствии с требованиями безопасности для низковольтных устройств. IP20 означает, что устройство нельзя использовать во влажных средах, на улице или в местах с высокой запылённостью. Нельзя открывать корпус - внутренние компоненты не предназначены для обслуживания.

Преимущества

• Чёткая разбивка по четырём каналам - точная передача всех цветов RGBW без смешивания
• Работает с любым источником питания 12–36 В - гибкость в выборе драйверов
• Небольшие габариты позволяют устанавливать несколько усилителей в одном шкафе
• Пластиковый корпус не нагревается сильно даже при максимальной нагрузке

Ограничения применения

• Не поддерживает диммирование - яркость регулируется только контроллером
• IP20 - нельзя применять в условиях повышенной влажности, пыли, на улице
• Не рассчитан на работу с LED-лентами выше 20 А суммарного тока - перегрузка вызовет отказ
• Требует отдельного источника питания; не может работать без него
• Не совместим с PWM-диммерами, которые изменяют частоту сигнала - только с классическими RGBW-контроллерами

Примеры использования

• Подключение к 10-метровой RGBW-ленте 12 В, 14,4 Вт/м - усилитель распределит ток между секциями
• Освещение длинного коридора с несколькими сегментами ленты, управляемых одним контроллером
• Декоративная подсветка фасада внутри помещений (например, витрин, барных стоек)
• Системы светового дизайна в ресторанах и отелях, где важна точная передача цвета

Практические советы

• Выбирайте источник питания с запасом по току - минимум 25 % выше максимальной нагрузки
• Проверьте полярность перед подключением - неверное подсоединение повредит усилитель
• Для лент длиной более 5 метров используйте усилитель каждые 3–5 метров, чтобы избежать проседания напряжения
• Не забудьте подключить общий GND между контроллером, усилителем и источником питания
• При использовании нескольких усилителей - подключите все к одному источнику, чтобы избежать разницы потенциалов
• Посадочный размер DIN-рейки - стандартный 35 мм; проверьте соответствие перед монтажом
