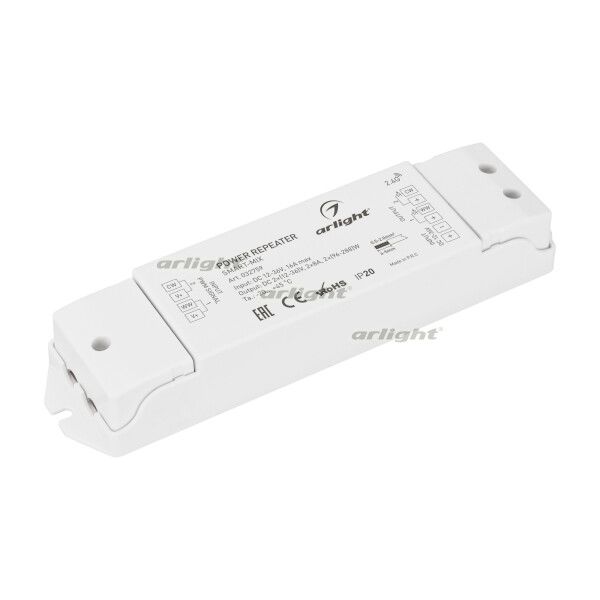

Усилитель SMART-MIX (12-36V, 2x8A) (Arlight, IP20 Пластик, 5 лет) | 032759 Arlight

Усилитель SMART-MIX (12-36V, 2x8A), IP20, пластик - устройство для увеличения силы тока на светодиодной ленте, когда контроллер не справляется с нагрузкой. Подходит для систем освещения с питанием от 12–36 В постоянного тока, совместим с контроллерами Arlight из серии Усилители ШИМ.

Назначение и область применения

Усилитель SMART-MIX (12-36V, 2x8A), IP20, пластик используется для усиления сигнала управления от контроллера LED-освещения. Он не генерирует свет, а передаёт сигнал с контроллера на более длинную или мощную светодиодную ленту, которую сам контроллер не может запитать напрямую. Применяется там, где требуется равномерное свечение на участках ленты длиной более 5 метров или при использовании лент высокой плотности светодиодов.

Технические характеристики

• Входное напряжение: 12–36 В постоянного тока (совместим с большинством контроллеров Arlight)
• Выходной ток: 16 А суммарно (по 8 А на каждый канал)
• Выходная мощность: до 576 Вт (при 36 В) - достаточно для ленты до 12 м при 14,4 В/м
• Выходное напряжение: 6–12 В - соответствует типичным требованиям RGB-лент
• Степень защиты: IP20 - защищён от прикосновений, но не от пыли и влаги
• Материал корпуса: термостойкий пластик белого цвета
• Размеры: 175×45×27 мм
• Способ монтажа: накладной (крепится на поверхность)
• Функция диммирования: отсутствует - работает только как буферный усилитель

Совместимость и монтаж

Усилитель SMART-MIX (12-36V, 2x8A), IP20, пластик совместим с контроллерами Arlight, работающими на ШИМ-управлении (PWM) в диапазоне 12–36 В. Для подключения используются клеммы: вход - от контроллера, выход - к светодиодной ленте, питание - от блока питания. Кабели рекомендуется фиксировать зажимами, чтобы исключить перегрев контактов. Монтаж выполняется на ровную, невоспламеняемую поверхность. Не требует вентилятора, но нужен свободный доступ воздуха вокруг корпуса.

Безопасность и стандарты

Устройство не имеет сертификации по ЕАЭС или IEC, так как является компонентом системы освещения, а не законченным изделием. Соответствует внутренним техническим условиям Arlight. IP20 позволяет использовать только внутри помещений, в сухих условиях. Нельзя применять в ванных комнатах, на улице или в местах с повышенной влажностью.

Преимущества

• Поддерживает два независимых канала - можно управлять двумя отдельными лентами или RGB+WW/WW+CW
• Широкий диапазон входного напряжения (12–36 В) - совместим с различными блоками питания
• Низкая тепловая нагрузка - не требует радиатора при работе в пределах нормы
• Лёгкий вес и компактные размеры - легко маскируется за потолочным плинтусом или в нишах

Ограничения применения

• Не предназначен для работы с переменным током - только постоянный ток 12–36 В
• Нет функции диммирования - не регулирует яркость, только усиливает сигнал
• IP20 - нельзя использовать во влажных помещениях, на улице, в цехах с пылью
• Максимальный ток 8 А на канал - не подходит для лент выше 14,4 В/м длиной более 12 м
• Не совместим с аналоговыми контроллерами - только с PWM-выходами

Примеры использования

• Подключение двух RGB-лент по 10 м каждая к одному контроллеру SMART-MIX
• Освещение длинного коридора с лентой 15 м, где контроллер не выдаёт достаточный ток
• Система подсветки шкафа с двумя зонами: основная и декоративная
• Усиление сигнала для ленты с плотностью 60 LED/m на 12 В

Практические советы

• Выбирайте блок питания с запасом по току: если лента потребляет 12 А, используйте источник на 15–16 А
• Проверьте полярность перед подключением - перепутанные провода повредят усилитель
• Для лент длиной больше 10 м подключайте питание с обоих концов - даже с усилителем возможен проседание напряжения
• Не закрывайте корпус полностью - он нагревается при длительной работе на максимальной нагрузке
• Убедитесь, что ваш контроллер именно Shem-выход (PWM), а не аналоговый - иначе усилитель не будет работать
