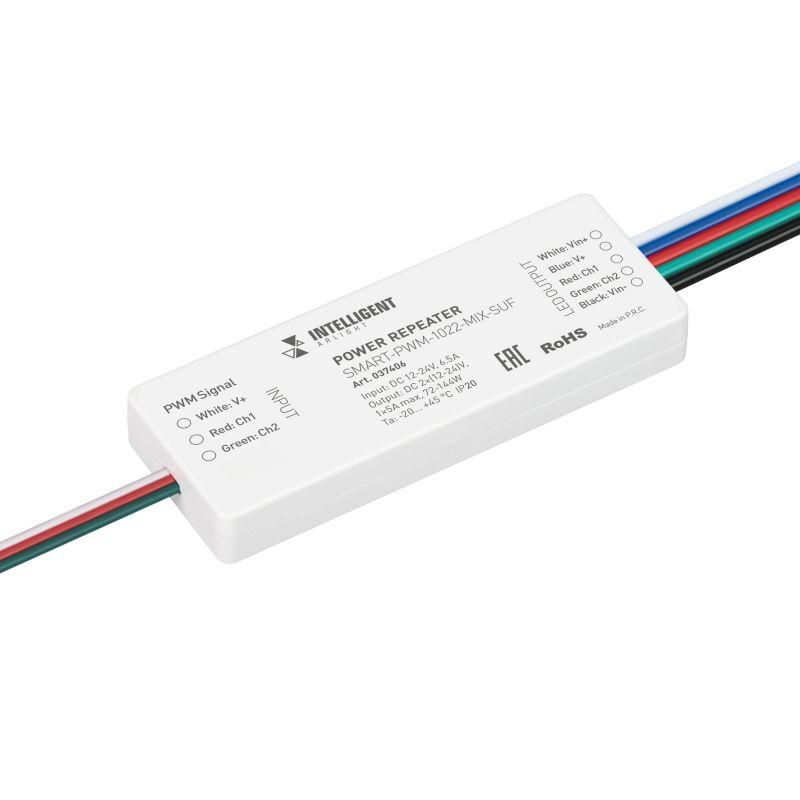

Усилитель SMART-PWM-1022-MIX-SUF (12-24В 2х3А) (IP20 пластик) INTELLIGENT ARLIGHT 037406

Усилитель SMART-PWM-1022-MIX-SUF 12-24В 2x3А IP20 пластик от INTELLIGENT ARLIGHT предназначен для управления нагрузками на основе сигналов от контроллеров SMART-MIX. Устройство усиливает слабые импульсы ШИМ до уровня, достаточного для работы светодиодных лент, малых двигателей и других исполнительных элементов. Артикул 037406 подходит для компактной установки в распределительных коробках и панелях.

Назначение и область применения

SMART-PWM-1022-MIX-SUF 12-24В 2x3А IP20 пластик используется для увеличения мощности управляющих сигналов от контроллеров SMART-MIX. Он преобразует слабый PWM-сигнал (например, от микроконтроллера) в мощный выходной ток, способный запитывать устройства с высокой потребляемой мощностью. Применяется там, где требуется точная регулировка яркости света или скорости движения - например, в системах освещения, автоматизации помещений, легких промышленных конвейерах и бытовой автоматике.

Технические характеристики

• Рабочее напряжение питания: 12–24 В постоянного тока (DC)
• Количество каналов: 2
• Максимальный ток на канал: 3 А
• Общая максимальная мощность нагрузки: 72–144 Вт (в зависимости от напряжения)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Габариты: 64 × 23,5 × 8,5 мм
• Корпус: пластиковый, не металлический

Совместимость и монтаж

Усилитель SMART-PWM-1022-MIX-SUF 12-24В 2x3А IP20 пластик совместим исключительно с контроллерами серии SMART-MIX. Подключение выполняется через клеммы: входные провода от контроллера (PWM, GND, VCC), выходные - к нагрузке (LED, двигатель и т.д.). Монтировать можно на DIN-рейку (не предусмотрена) или фиксировать саморезами/двусторонним скотчем. Кабели рекомендуется зачищать на 5–6 мм, затягивать клеммы усилием 0,2–0,3 Нм - перегрузка может повредить контакты.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. IP20 означает, что корпус не защищен от попадания брызг, пыли или влаги - использовать только внутри закрытых щитов, панелей или сухих помещений. Не предназначено для наружной установки или сред с повышенной влажностью.

Преимущества

• Два независимых канала позволяют управлять двумя разными нагрузками одновременно
• Поддерживает широкий диапазон напряжений (12–24 В), что удобно для гибридных систем
• Компактный размер позволяет устанавливать устройство даже в ограниченном пространстве
• Не требует внешнего охлаждения при работе в пределах допустимой мощности

Ограничения применения

• Не работает с переменным током - только постоянный (DC)
• IP20 не обеспечивает защиту от влаги, пыли, агрессивных сред
• Запрещено подключать нагрузки выше 3 А на один канал - возможен перегрев и выход из строя
• Не совместим с другими сериями контроллеров кроме SMART-MIX
• Пластиковый корпус не экранирует ЭМИ - не рекомендовано применять рядом с чувствительной радиоэлектроникой без дополнительной защиты

Примеры использования

• Управление RGB-светодиодными лентами в интерьере офиса через контроллер SMART-MIX
• Регулировка скорости вращения малогабаритного вентилятора в шкафу автоматики
• Включение/выключение двух групп LED-светильников в торговой зоне с разной яркостью
• Автоматизация подсветки витрин в магазинах с использованием программируемого управления

Практические советы

• Перед подключением проверьте полярность: неверное подсоединение + и – выведет усилитель из строя
• Для нагрузок близких к 3 А используйте провода сечением не менее 0,75 мм2 - меньшее сечение вызовет нагрев
• Если планируете длительную работу на пределе мощности, обеспечьте хорошую вентиляцию вокруг корпуса
• Не забудьте отключить питание перед заменой или обслуживанием - даже при выключенном сигнале PWM на выходе может сохраняться заряд
• При сборке системы учитывайте посадочные размеры: 64×23,5 мм - убедитесь, что место установки достаточно свободно
