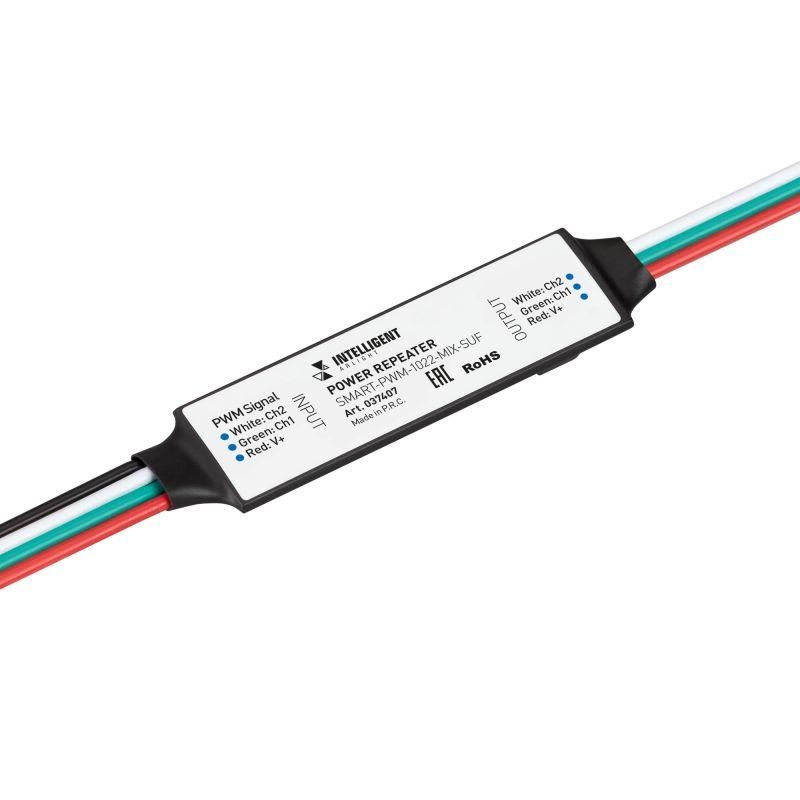

Усилитель SMART-PWM-1022-MIX-SUF (12-24В 2х2.5А) (IP20 пластик) INTELLIGENT ARLIGHT 037407

Усилитель SMART-PWM-1022-MIX-SUF 12-24В 2x2.5А IP20 пластик от INTELLIGENT ARLIGHT предназначен для усиления сигнала ШИМ от контроллеров SMART-MIX, позволяя управлять более мощными нагрузками, чем способен выдать сам контроллер. Устройство подходит для систем освещения, автоматизации и управления светодиодными лентами на напряжении 12–24 В.

Назначение и область применения

SMART-PWM-1022-MIX-SUF 12-24В 2x2.5А IP20 пластик используется для увеличения мощности управляющего сигнала от контроллеров серии SMART-MIX. Он принимает слабый сигнал ШИМ (широтно-импульсной модуляции) и передаёт его на нагрузку с повышенным током - до 2,5 А на каждый из двух каналов. Это позволяет управлять яркостью LED-лент, светильников, нагревательных элементов и других устройств, требующих большего тока, чем выход контроллера.

Технические характеристики

• Рабочее напряжение питания: 12–24 В постоянного тока (DC)
• Количество каналов: 2
• Максимальный ток на канал: 2,5 А
• Общая мощность нагрузки: до 60–120 Вт (в зависимости от напряжения)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Габариты: 54 × 15 × 3 мм
• Корпус: пластиковый, компактный

Совместимость и монтаж

SMART-PWM-1022-MIX-SUF 12-24В 2x2.5А IP20 пластик совместим исключительно с контроллерами SMART-MIX от INTELLIGENT ARLIGHT. Подключение выполняется через клеммы: питание +12/24 В и GND подаются на вход устройства; выходные клеммы подключаются к нагрузкам (например, LED-лентам). Каждый канал работает независимо. Монтаж возможен на DIN-рейку или фиксацией на поверхность с помощью двустороннего скотча. Учитывайте малые габариты - устройство удобно размещать внутри корпусов или за панелями.

Безопасность и стандарты

Усилитель соответствует требованиям безопасности для низковольтных устройств. Защита IP20 означает, что он не рассчитан на работу во влажных средах, в помещениях с высокой запылённостью или на улице. Не допускается использование в условиях перегрузки по току или температуре выше 40 C - это может вызвать перегрев и отказ.

Преимущества

• Поддерживает два независимых канала - можно управлять двумя разными группами нагрузок одновременно
• Небольшие размеры и легкий вес - легко интегрируется в плотные системы
• Не требует внешних настроек - работает сразу после подключения
• Энергоэффективен: минимальные потери на управление, не греется при работе в пределах нормы

Ограничения применения

• Не подходит для переменного тока - работает только с постоянным напряжением 12–24 В DC
• IP20 не обеспечивает защиту от влаги, пыли и брызг - нельзя использовать в ванных комнатах, на улице или в цехах с высокой запыленностью
• Не совместим с другими брендами контроллеров - только с сериями SMART-MIX от INTELLIGENT ARLIGHT
• Максимальная мощность на канал - 60 Вт при 24 В, 30 Вт при 12 В - превышение приведёт к перегреву

Примеры использования

• Управление двумя RGB-LED-лентами в потолочном светильнике через один контроллер SMART-MIX
• Регулировка яркости двух зон подсветки в шкафу или на стенде
• Усиление сигнала для управления нагревательными элементами в термостатах с низковольтным контроллером

Практические советы

• Выбирайте провода сечением не менее 0,75 мм2 для нагрузочных цепей - особенно при максимальном токе 2,5 А
• Не закрывайте устройство герметичными крышками - нужен воздушный поток для теплоотвода
• Перед первым включением проверьте полярность: неверное подключение питания может повредить усилитель
• Если нагрузка превышает 60 Вт на канал - используйте несколько усилителей или выбирайте модели с большим током
• Arlight SMART-PWM-1022-MIX-SUF 12-24В 2x2.5А IP20 пластик - идеальное решение для точечного усиления сигнала в уже смонтированных системах без замены контроллера
