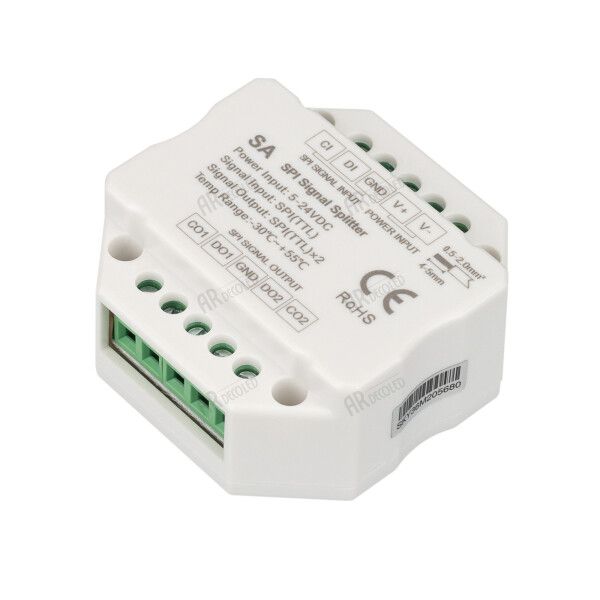

Усилитель SMART-SPI (12-24V, 2 output) (arlight, IP20 Пластик, 5 лет) | 028419 Arlight

Усилитель SMART-SPI (12-24V, 2 output) IP20 пластик от Arlight - устройство для копирования одного сигнала SPI (TTL) на два выхода, обеспечивает надёжную передачу данных между контроллером и несколькими устройствами. Подходит для установки в стандартный подрозетник, используется в системах автоматизации с напряжением питания от 5 до 24 В.

Назначение и область применения

Усилитель SMART-SPI (12-24V, 2 output) IP20 пластик предназначен для расширения шины SPI (TTL) - он принимает один входной сигнал и создаёт две идентичные копии на выходах. Это позволяет подключить к одному контроллеру сразу два устройства, использующих интерфейс SPI, без потери качества сигнала. Устройство применяется там, где требуется точная синхронизация: системы управления освещением, промышленные контроллеры, терминалы сбора данных, оборудование с многочисленными датчиками или модулями вывода.

Технические характеристики

• Тип: усилитель сигнала SPI (TTL)
• Вход: одна группа SPI (TTL)
• Выходы: две группы SPI (TTL)
• Напряжение питания: постоянный ток 5–24 В
• Степень защиты: IP20 - защита от доступа пальцев и крупного мусора, не защищён от воды
• Габариты: 52 × 52 × 26 мм
• Материал корпуса: пластик
• Монтаж: встраивание в стандартный подрозетник

Совместимость и монтаж

Усилитель SMART-SPI совместим со всеми устройствами, использующими TTL-уровневый интерфейс SPI (например, микроконтроллеры Arduino, Raspberry Pi, PLC с выходами 3.3 В или 5 В). Для работы не требует внешних компонентов - достаточно подключить провода SCK, MOSI, MISO, CS и GND по схеме. Монтаж выполняется в стандартный подрозетник 52×52 мм, что удобно при замене выключателя или розетки. Кабели подводятся сверху или сбоку - корпус не имеет клемм, поэтому провода фиксируются вручную или через разъём.

Безопасность и стандарты

Усилитель SMART-SPI (12-24V, 2 output) IP20 пластик соответствует требованиям безопасности для внутренней установки в помещениях. IP20 исключает использование во влажных зонах, на улице или в условиях повышенной запылённости. Работает при температуре от +5C до +40C - не предназначена для экстремальных условий.

Преимущества

• Не требует программирования - работает «на уровне проводов»
• Поддерживает широкий диапазон напряжений (5–24 В) - совместим с большинством промышленных и бытовых систем
• Компактный размер позволяет спрятать устройство внутри стены
• Изготовлен из прочного пластика - устойчив к механическому воздействию в закрытом пространстве

Ограничения применения

• Не подходит для сред с высокой влажностью, пылью или перепадами температур - IP20 не обеспечивает защиту от жидкости
• Работает только с TTL-сигналами; несовместим с RS-485, CAN, I²C или аналоговыми сигналами
• Не усиливает мощность - не способен питать нагрузки, только передаёт уровень сигнала
• Максимальная частота сигнала не указана - рекомендуется использовать с частотами до 1 МГц

Примеры использования

• Управление двумя группами LED-лент с одним контроллером в системе умного дома
• Подключение двух датчиков движения к одному PLC в цехе
• Разветвление сигнала от микроконтроллера к двум экранам на стенде тестирования
• Замена многожильного кабеля на один усилитель в панели управления

Практические советы

• Перед монтажом проверьте, чтобы все устройства на выходе работали на одном уровне напряжения (например, все 3.3 В или все 5 В)
• Используйте экранированные кабели для длинных линий (>1 м), чтобы минимизировать помехи
• При использовании в панели с другими устройствами соблюдайте минимальный зазор 10 мм вокруг усилителя SMART-SPI для теплоотвода
• Артикул 028419 - единственный номер для заказа этого исполнения; другие модели Arlight имеют другую функциональность
• Не путайте с усилителем уровня напряжения - этот девайс лишь клонирует сигнал, не повышает его силу
