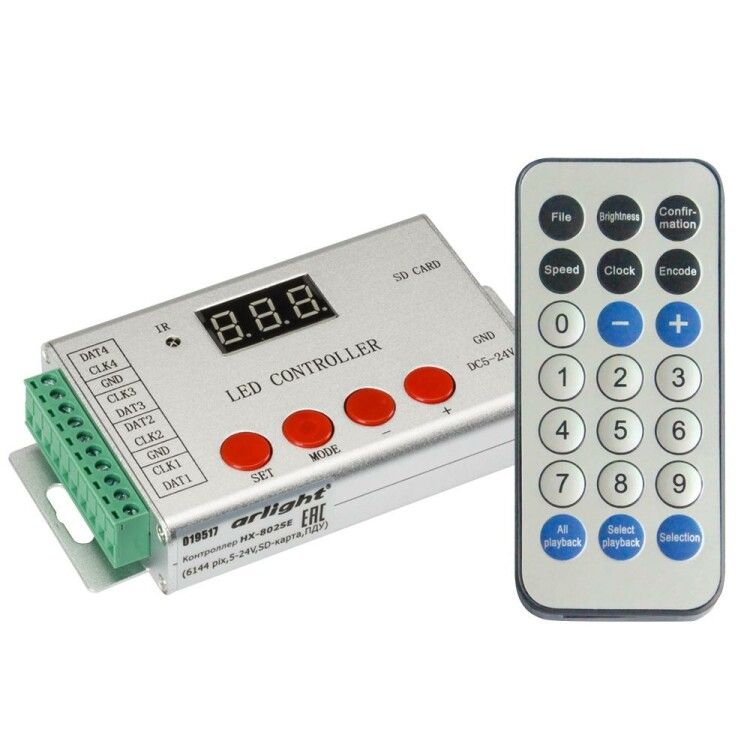

Контроллер HX-802SE-2 (6144 pix, 5-24V, SD-карта, ПДУ) | 022992 Arlight

Контроллер HX-802SE-2 от Arlight - устройство для управления RGB-светодиодными лентами и умными модулями по протоколам SPI и DMX512. Подходит для установки в помещениях, где требуется гибкая программируемая подсветка с возможностью сохранения эффектов на SD-карте. Артикул 022992.

Назначение и область применения

Контроллер HX-802SE-2 предназначен для управления светодиодными лентами с адресными пикселями, такими как WS2812B, SK6812, APA102 и другими совместимыми микросхемами. Он позволяет реализовать сложные световые эффекты - «бегущий огонь», мерцание, градиенты, реакцию на звук и другие программы. Устройство работает в двух режимах: через DMX512 (для централизованного управления из панели) и по SPI (для автономной работы с SD-картой). Применяется в интерьерной подсветке, архитектурном освещении, сценографии, выставочных стендах и декоративной подсветке торговых точек.

Технические характеристики

• Напряжение питания: 5–24 В постоянного тока - совместим с большинством источников питания для LED-лент
• Поддерживает до 6144 пикселей на один контроллер - хватает для лент длиной до 100 метров (при 60 пикселей/м)
• 3 выходных канала - каждый может управлять отдельным участком ленты или группой модулей
• 4 выходных порта - позволяют подключить четыре независимые ленты или группы
• SD-карта (до 32 ГБ) - для загрузки и хранения до 100 программ; ПО LED Build используется для создания и передачи эффектов
• Инфракрасный пульт дистанционного управления - в комплекте, питается от батарейки LR1130
• Степень защиты IP20 - защищён от контакта с пальцами, но не от пыли и влаги
• Габариты: 130×75×25 мм - компактный размер для монтажа в шкафах, нишах, за потолочными панелями
• Материал корпуса: пластик - легкий, но не рассчитан на жесткие механические нагрузки
• Метод управления: DMX512 + SPI - двойная гибкость в системах управления

Совместимость и монтаж

Контроллер HX-802SE-2 совместим с любыми светодиодными лентами, использующими протоколы SPI (например, WS281x, SK6812, APA102) и DMX512. Для DMX-подключения нужна соответствующая RS-485-линия с терминаторами. Каждый выходной порт требует отдельного провода питания и сигнала - соблюдайте полярность. Максимальная длина ленты на один порт зависит от плотности пикселей и потребления тока - рекомендуется не более 100 м при 60 пикселей/м. Подключение осуществляется через клеммы на плате. Пульт дистанционного управления не имеет держателя - его следует фиксировать самостоятельно рядом с местом управления.

Безопасность и стандарты

Контроллер HX-802SE-2 соответствует требованиям безопасности для бытовых и коммерческих устройств низкого напряжения. IP20 не обеспечивает защиту от воды и пыли - запрещено использование во влажных средах, на улице или в условиях повышенной запыленности. Работает при температуре от 0C до +40C. Перегрев возможен при длительной работе на пределе мощности - обеспечьте вентиляцию вокруг устройства.

Преимущества

• Два метода управления - DMX и SPI - дают возможность использовать контроллер как в профессиональных сетях, так и в автономных решениях
• Запись программ на SD-карту - позволяет работать без компьютера после настройки
• Высокая ёмкость - до 6144 пикселей - снижает необходимость в использовании нескольких контроллеров
• Встроенный ИК-пульт - удобен для оперативного переключения режимов без доступа к ПО
• Широкий диапазон входного напряжения (5–24 В) - совместим с популярными блоками питания 12 В и 24 В

Ограничения применения

• Не предназначена для открытого воздуха - IP20 исключает применение вне помещений
• Не поддерживает управление по Wi-Fi, Bluetooth или Ethernet - только DMX и SD-карта
• Пульт дистанционного управления не имеет крепления - риск потери
• Требуется отдельный источник питания для каждой ленты, если суммарная мощность превышает возможности контроллера
• Не поддерживает цветовой контроль по RGBW или RGBWW - только RGB-формат

Примеры использования

• Архитектурная подсветка фасада офисного здания - 4 ленты по 1500 пикселей каждая, управление через DMX-консоли
• Декоративная подсветка витрин магазина - одна лента 3000 пикселей, проигрывание эффектов с SD-карты без подключения к сети
• Сценическое освещение театра - три параллельные ленты, синхронизация с музыкой через предзагруженную программу
• Освещение в кафе - изменение тональности вечером с помощью пульта, без вмешательства персонала

Практические советы

• Перед первым запуском проверьте соответствие типа ленты (SPI) и её максимального тока - контроллер не защищен от перегрузки по току
• Для длинных лент (>20 м) используйте усиление сигнала или подачу питания с обоих концов
• Файл программы на SD-карте должен иметь имя, указанное в документации LED Build - иначе он не будет распознан
• При использовании DMX - обязательно подключите терминирующий резистор 120 Ом на последнем устройстве в цепи
• Пульт дистанционного управления лучше закрепить на стене с помощью двустороннего скотча - он не входит в комплект
• Не забудьте отключить питание перед заменой SD-карты - чтобы не повредить файловую систему
