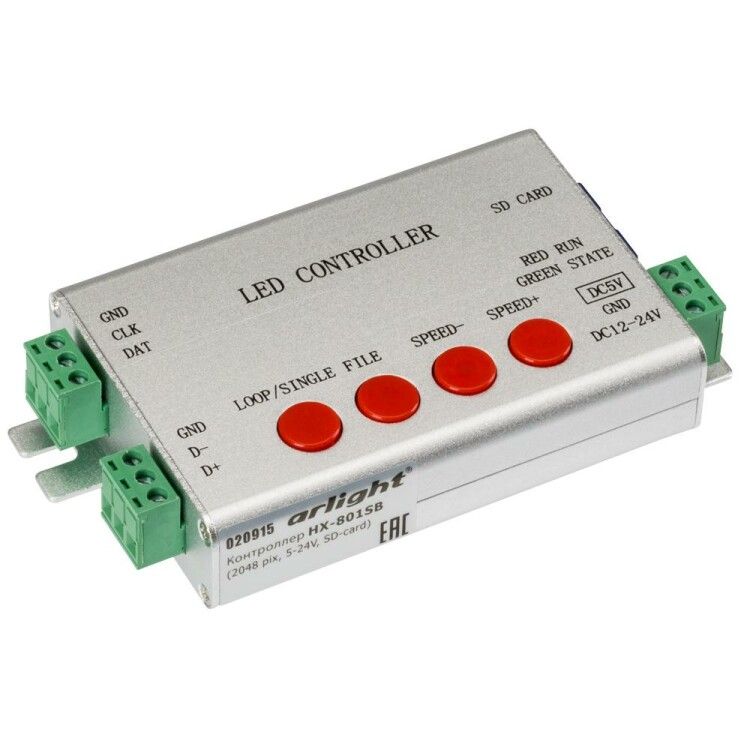

Контроллер световой электронный HX-801SB, 2048 pix, 5-24 В Arlight 020915

Контроллер Arlight HX-801SB предназначен для управления светодиодными лентами с адресными пикселями по протоколам SPI и DMX512. Поддерживает записи программ на SD-карту, работает от напряжения 5–24 В и рассчитан на до 2048 пикселей. Устройство подойдёт для установки в закрытые световые конструкции, где требуется гибкая программа эффектов.

Назначение и область применения

Контроллер Arlight HX-801SB управляет RGB-светодиодными лентами с адресными чипами, такими как WS2812B, SK6812, APA102 и другими совместимыми микросхемами. Он позволяет запускать сложные анимационные программы - «бегущий огонь», градиенты, мерцание, реакцию на звук - через предзагруженные файлы на SD-карте. Также возможна работа в режиме DMX512, что делает контроллер подходящим для интеграции в профессиональные системы освещения. Применяется в интерьерном освещении, архитектурной подсветке, сценографии, выставочных стендах и рекламных конструкциях.

Технические характеристики

• Тип: Контроллер с поддержкой SPI и DMX512
• Напряжение питания: 5–24 В постоянного тока
• Максимальное количество пикселей: 2048
• Выходной канал: один (для подключения одной ленты)
• Количество управляющих каналов: 3 (RGB)
• Тип корпуса: металлический, с радиатором
• Размеры: 150 × 82 × 38 мм
• Степень защиты: IP20 (не защищён от воды и пыли)
• Поддержка карт памяти: microSD (до 32 ГБ, FAT32)
• Программное обеспечение: LED Build (для создания и передачи прошивок)

Совместимость и монтаж

Контроллер Arlight HX-801SB совместим со всеми популярными адресными светодиодными лентами, использующими протоколы SPI (WS281x, SK6812, APA102 и аналоги). Для работы необходима одна лента, подключаемая к одному выходному разъёму. Монтаж выполняется в щите или внутри светового короба - устройство не имеет встроенной защиты от внешней среды. Разъём для SD-карты доступен с боковой стороны корпуса. Подключение питания - клеммы с фиксацией. Работа в DMX-режиме требует подключения к DMX-шине через 3-контактный XLR-разъём (в комплект не входит).

Безопасность и стандарты

Контроллер соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP20 исключает использование в условиях повышенной влажности, пыли или открытых площадках. Не рекомендуется применение вне помещений или в местах с риском попадания жидкости. Корпус выполнен из металла - обеспечивает теплоотвод, но не заменяет принудительную вентиляцию при длительной нагрузке на максимальное число пикселей.

Преимущества

• Широкий диапазон входного напряжения (5–24 В) - совместим с большинством источников питания для LED-лент
• Поддержка до 2048 пикселей - позволяет управлять длинными лентами без усилителей
• Запись программ на SD-карту - автономная работа без ПК после настройки
• Гибридный режим: SPI + DMX512 - удобен для комбинированных систем
• Металлический корпус - снижает перегрев при высоких нагрузках

Ограничения применения

• Не предназначена для улицы, ванн, бассейнов - IP20 не защищает от влаги
• Один выходной канал - нельзя управлять двумя лентами одновременно без внешнего распределителя
• Требуется SD-карта формата FAT32; exFAT и NTFS не поддерживаются
• Не поддерживает Wi-Fi, Bluetooth или мобильное управление - все программы загружаются заранее
• При работе на максимуме (2048 пикселей) возможен нагрев корпуса - нужен свободный воздух вокруг устройства

Примеры использования

• Архитектурная подсветка фасада здания - 15 метров ленты WS2812B (144 пикселей/м = 2160 пикселей, но контроллер ограничен 2048 - можно использовать 14,2 м)
• Световая панель в торговом центре - 1024 пикселей, программа «волна цветов» с SD-карты
• Сценическое оборудование - синхронизация с DMX-консолью для театральных шоу
• Выставка авто - подсветка колёс и ниш с эффектом «бегущего огня»

Практические советы

• Перед первым использованием проверьте тип ленты - убедитесь, что её микросхема есть в таблице совместимости от производителя
• Используйте SD-карту класса 4 или выше, чтобы избежать задержек при загрузке прошивок
• При питании от 24 В убедитесь, что лента также рассчитана на такое напряжение - контроллер не регулирует напряжение, он лишь передаёт сигнал
• Для долгой работы на пределе (2048 пикселей) установите контроллер в месте с хорошей вентиляцией - не прижимайте его к пластиковому корпусу
• Чтобы изменить программу - просто замените файл на SD-карте, не нужно перепрошивать устройство
• Если используется DMX-режим - проверьте правильность адреса (DIP-переключатели не предусмотрены - адрес задаётся в ПО LED Build)
