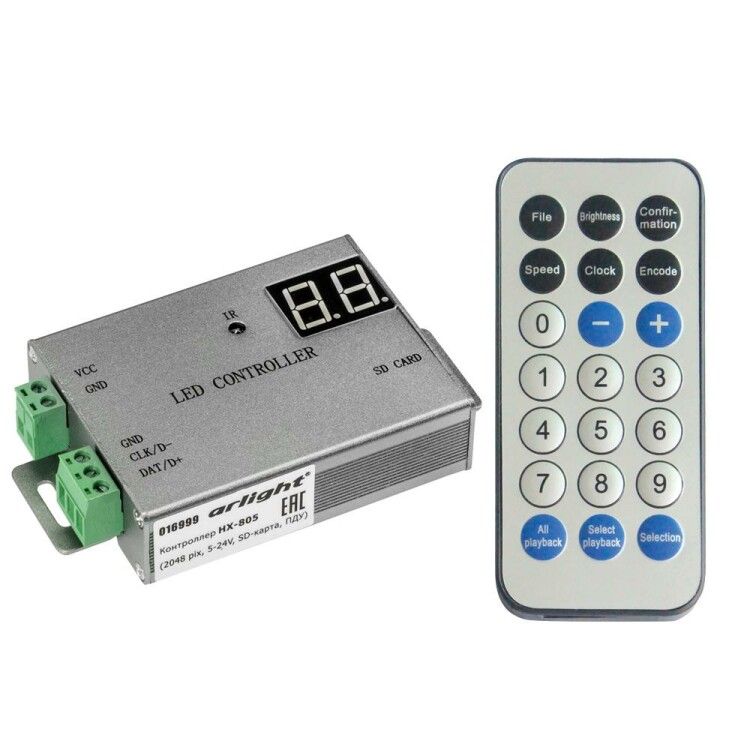

Контроллер световой HX-805 2048 pix, 5-24 В, IP20, 3 канала Arlight 016999

Контроллер Arlight HX-805 - устройство для управления светодиодными лентами с адресными пикселями до 2048 точек, поддерживающее протоколы DMX512 и SPI. Подходит для установки в стационарные световые системы с питанием от 5 до 24 В, позволяет сохранять программы на SD-карте и управлять через пульт дистанционного управления.

Назначение и область применения

Контроллер Arlight HX-805 предназначен для управления адресной светодиодной лентой с контроллерами типа WS2812B, SK6812, APA102 и другими, совместимыми с протоколами SPI и DMX512. Он формирует динамические эффекты - бегущий огонь, мерцание, цветовые переходы - и передаёт команды на ленту или модульные элементы. Применяется в декоративном освещении интерьеров, фасадов, выставочных стендах, рекламных щитах и сценографии.

Технические характеристики

• Количество управляемых пикселей: до 2048
• Напряжение питания: 5–24 В постоянного тока
• Метод управления: DMX512 и SPI (два режима работы)
• Количество выходных каналов: 3 (RGB)
• Степень защиты: IP20 - защищён от прикосновений и ограниченного попадания пыли, не предназначен для влажной среды
• Материал корпуса: металлический, обеспечивает теплоотвод и механическую прочность
• Размеры: 112 × 64 × 24 мм
• Вес: 50 г
• Поддержка записи программ: через SD-карту (формат FAT32), ПО LED Build
• Пульт дистанционного управления: в комплекте, питается от батарейки LR1130

Совместимость и монтаж

Контроллер Arlight HX-805 работает со всеми светодиодными лентами, использующими протоколы SPI (например, WS2811/WS2812B/SK6812/APA102) и DMX512. Для подключения к DMX-сети требуется преобразователь USB-to-DMX или уже существующая DMX-магистраль. Выход SPI подключается напрямую к ленте - сигнальный провод (DIN), земля и питание. Монтаж осуществляется на DIN-рейку или с помощью крепёжных отверстий в корпусе. Учитывайте, что максимальная длина ленты зависит от мощности источника питания и сечения проводов - перегрузка вызывает снижение яркости или сбои.

Безопасность и стандарты

Контроллер соответствует требованиям безопасности для оборудования низкого напряжения. IP20 не допускает использование во влажных помещениях, на улице или в местах с риском брызг воды. Корпус из металла нагревается при длительной нагрузке - не закрывайте его герметичными кожухами без вентиляции.

Преимущества

• Поддержка двух протоколов - DMX и SPI - даёт гибкость в интеграции с различными системами
• SD-карта позволяет хранить до 100+ предустановленных сценариев без подключения к компьютеру
• Пульт дистанционного управления упрощает оперативную смену эффектов без доступа к оборудованию
• Металлический корпус повышает надёжность и рассеивает тепло при работе на высоких нагрузках
• Широкий диапазон входного напряжения (5–24 В) совместим с большинством блоков питания LED-систем

Ограничения применения

• Не подходит для управления неадресными лентами (обычные RGB-ленты без микросхем на каждом пикселе)
• IP20 исключает применение в условиях повышенной влажности, пыли, на улице или в цехах с брызгами
• Максимальное количество пикселей - 2048; при использовании более длинных лент возможны задержки или потери сигнала
• Пульт работает только с предварительно записанными сценариями - нельзя изменять цвета или скорости в реальном времени без ПО
• Не имеет встроенного Wi-Fi или Bluetooth - удалённое управление требует внешнего интерфейса

Примеры использования

• Архитектурная подсветка фасада здания с лентой WS2812B - программа записана на SD-карту, запуск через пульт
• Выставка в торговом центре: три секции ленты управляются одним HX-805 по DMX от центрального пульта
• Сцена театра: контроллер Arlight HX-805 встраивается в шкаф, получает сигнал от консоли и управляет 1500 пикселей
• Рекламный баннер с анимированным текстом - все эффекты заранее созданы в LED Build и записаны на карту

Практические советы

• Перед первым запуском проверьте полярность питания - неверное подключение может вывести контроллер из строя
• Используйте SD-карты класса 4 и выше, объёмом до 32 ГБ; форматируйте в FAT32 перед записью
• Для лент длиннее 5 метров добавьте усиление сигнала (репитеры) каждые 100–150 пикселей
• При использовании DMX-интерфейса подключите терминатор на последнем устройстве сети
• Заменяйте батарейку LR1130 в пульте при слабом ответе - даже при отключенном питании контроллера пульт остаётся активным
• Не закрывайте корпус плотными материалами - металл нагревается при работе на полной нагрузке
