Модуль управляемый SPI-F6-D40 24V RGB-RAM-Auto (1.25W, IP68, 120 deg) (Arlight, Пластик, 3 года) | 036828 Arlight

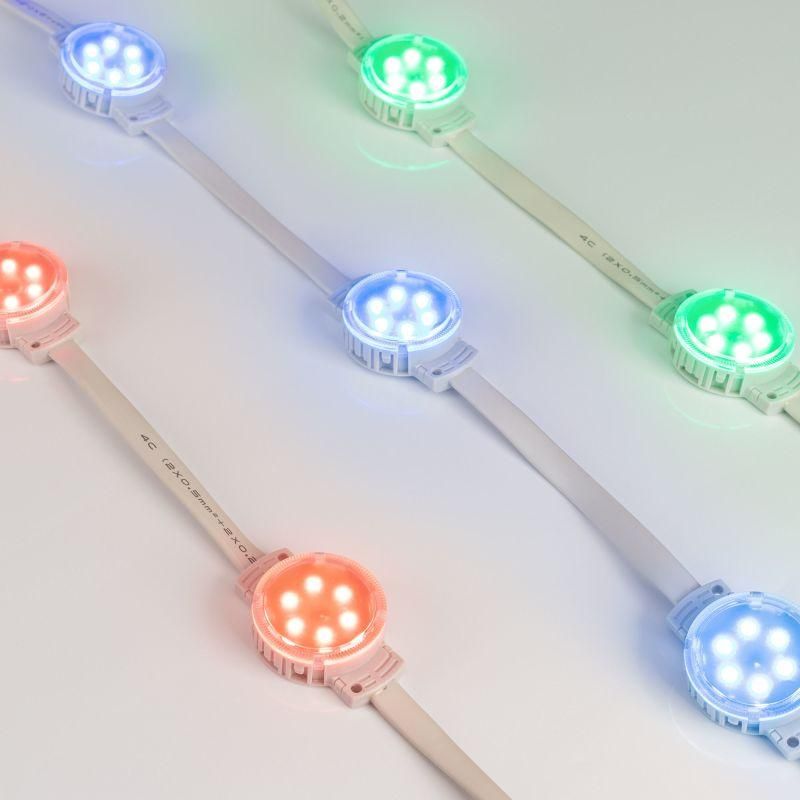

Модуль управляемый SPI-F6-D40 24V RGB-RAM-Auto (1.25W, IP68, 120 deg) (Пластик, 3 года) от Arlight - компактный светодиодный элемент с встроенной адресацией для создания цветных матричных дисплеев и медиафасадов. Подключается по протоколу SPI, работает от 24 В, защищён от воды и пыли, рассчитан на длительную работу.

Назначение и область применения

Модуль управляемый SPI-F6-D40 24V RGB-RAM-Auto (1.25W, IP68, 120 deg) (Пластик, 3 года) предназначен для построения гибких световых систем, где требуется точная адресация каждого элемента. Применяется в медиафасадах, вывесках, декоративной подсветке зданий, интерактивных экранах и других проектах, требующих яркого, программируемого освещения. Благодаря встроенному контроллеру MT26803 (аналог UCS1903) каждый модуль можно управлять отдельно через однопроводную шину.

Технические характеристики

• Напряжение питания: 24 В постоянного тока
• Мощность: 1,25 Вт на модуль
• Цвет свечения: полноцветный RGB (не регулируемая цветовая температура)
• Количество светодиодов: 6 × SMD 3535
• Угол рассеивания: 120°
• Габариты: Ø40 × 58 × 16 мм
• Степень защиты: IP68 (полная герметизация, допускает долговременное погружение в воду)
• Срок службы: до 50 000 часов
• Подключение: втычное, с использованием специальных разъёмов
• Форма: круглая
• Контроллер: MT26803 (совместим с прошивками для UCS1903)
• Гарантия: 3 года

Совместимость и монтаж

Модуль управляемый SPI-F6-D40 24V RGB-RAM-Auto (1.25W, IP68, 120 deg) (Пластик, 3 года) совместим с любыми контроллерами, поддерживающими протокол SPI и сигналы, аналогичные UCS1903. Для сборки массива используется последовательное соединение: выход одного модуля подключается ко входу следующего. Производитель рекомендует использовать комплекты по 30 модулей на одном проводе, с шагом 170 мм между центрами и длиной межмодульного участка 110 мм. Установка возможна на плоские поверхности - корпус из прочного пластика позволяет фиксировать модуль клеем, хомутами или рамками. Разъёмы не требуют пайки - достаточно плотного вхождения контактов.

Безопасность и стандарты

Изделие соответствует требованиям IP68 - полностью защищено от попадания пыли и воздействия воды даже при длительном погружении. Работает при температуре окружающей среды от -20C до +50C. Напряжение 24 В обеспечивает безопасность при обслуживании по сравнению с сетевыми 220 В. Элементы не содержат опасных веществ согласно RoHS.

Преимущества

• Высокая степень защиты IP68 делает модуль подходящим для открытых и влажных помещений
• Встроенная микросхема MT26803 исключает необходимость внешних драйверов
• Втычное соединение ускоряет монтаж и снижает риск ошибок при сборке
• Равномерное свечение благодаря углу рассеивания 120° и шести LED-элементам
• Гарантия 3 года подтверждает надёжность компонентов

Ограничения применения

• Не поддерживает белый цвет с фиксированной цветовой температурой - только RGB-смешивание
• Требуется источник питания 24 В; использование 12 В или 5 В невозможно
• Максимальная длина линии - 30 модулей на одном проводе; при большем количестве возможны потери сигнала
• Не предназначена для частого механического воздействия - корпус пластиковый, не ударопрочный
• Запрещено перегревать при пайке - модуль уже готов к подключению, пайка не предусмотрена

Примеры использования

• Архитектурная подсветка фасадов зданий с изменяемой цветовой сценой
• Круговые информационные панели в торговых центрах
• Световые инсталляции в музеях и театрах
• Ландшафтная подсветка бассейнов и фонтанов
• Профессиональные медиафасады с эффектом “живого” изображения

Практические советы

• Перед запуском проверьте полярность подключения - неверное подсоединение повредит контроллер
• Для длинных линий используйте усиление сигнала или повторители, особенно при более чем 20 модулях
• При установке на вертикальные поверхности учтите вес модуля - он не самонесущий, нужна опора
• Для массового монтажа закупайте модули одной партии - цветопередача может слегка отличаться между сериями
• Не замыкайте выводы управления - они чувствительны к статическому электричеству
• Проверяйте соответствие длины проводов между модулями - отклонение от 110 мм может вызвать проблемы с жесткостью кабеля
