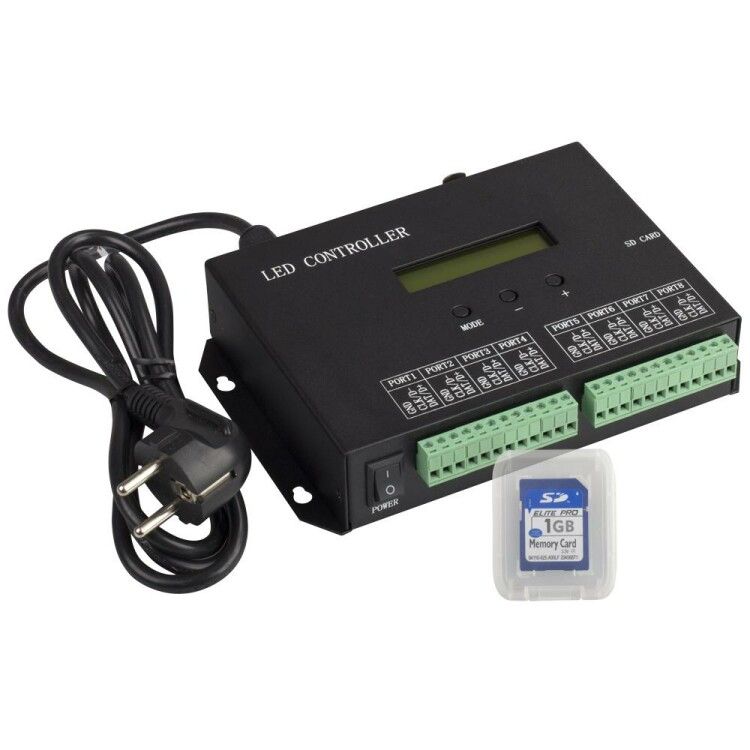

Контроллер световой электронный HX-803SA DMX 8192 pix, 220 В Arlight 019859

Контроллер DMX HX-803SA (8192 pix, 220V, SD-карта) от Arlight предназначен для управления светодиодными лентами и модулями по протоколам DMX512 и SPI. Он позволяет записывать и воспроизводить программы с SD-карты, обеспечивает питание от сети 220 В и рассчитан на работу с до 8192 пикселей. Подходит для установки в помещениях с контролируемой средой.

Назначение и область применения

Контроллер DMX HX-803SA используется для управления цветными светодиодными лентами и адресными модулями, работающими по протоколам DMX512 и SPI. Он применяется там, где требуется сложная программа освещения: фасады зданий, интерьеры ресторанов, сцены, выставочные стенды, рекламные конструкции. Контроллер HX-803SA особенно эффективен при реализации эффектов типа «бегущий огонь», мерцания, градиентов и синхронизации нескольких участков ленты.

Технические характеристики

• Тип: контроллер DMX с поддержкой SPI
• Максимальное количество пикселей: 8192
• Выходные порты: 8
• Количество каналов: 3 (RGB)
• Напряжение питания: 220 В +-10%
• Потребляемая мощность: 1,5 Вт (без нагрузки)
• Степень защиты: IP20 - защищён от прикосновений и твердых предметов, но не от воды
• Материал корпуса: металлический
• Размеры: 189 × 123 × 40 мм
• Поддержка записи программ: через SD-карту (формат FAT32)
• ПО для прошивки: LED Build

Совместимость и монтаж

Контроллер DMX HX-803SA совместим со всеми светодиодными лентами и модулями, поддерживающими протоколы DMX512 и SPI. Для подключения используйте стандартные 4- или 5-жильные провода с соответствующими разъёмами. Монтаж выполняется на DIN-рейку или с помощью крепёжных отверстий в корпусе. Убедитесь, что сечение проводов соответствует нагрузке - максимальный ток на каждый выход ограничен внутренними компонентами контроллера. Подключение к сети 220 В требует соблюдения правил электробезопасности: используйте автоматические выключатели и УЗО.

Безопасность и стандарты

Контроллер HX-803SA имеет степень защиты IP20 и предназначен исключительно для внутреннего монтажа в сухих помещениях. Не допускается использование во влажной среде, на улице или в местах с риском попадания жидкости. Корпус из металла обеспечивает хорошую теплопередачу, но не заменяет активного охлаждения при длительной работе на пределе нагрузки.

Преимущества

• Поддержка двух протоколов - DMX512 и SPI - расширяет возможности подключения различных типов лент и модулей
• Возможность сохранения программ на SD-карту позволяет работать автономно без постоянного подключения к компьютеру
• Металлический корпус повышает надёжность и снижает нагрев при длительной работе
• 8 выходных портов позволяют управлять несколькими независимыми участками ленты одновременно
• Низкое энергопотребление (1,5 Вт) делает устройство экономичным даже при круглосуточной работе

Ограничения применения

• Не подходит для наружной установки - IP20 не защищает от влаги и пыли
• Максимальная нагрузка - 8192 пикселей; превышение может вызвать перегрузку выходов
• Только 3 канала - нельзя использовать для RGBW или RGBA лент без внешних преобразователей
• Требуется SD-карта формата FAT32; другие файловые системы не поддерживаются
• Не имеет встроенного Wi-Fi или Bluetooth - все изменения программ осуществляются через SD-карту и ПО LED Build

Примеры использования

• Управление RGB-лентой по периметру потолка в баре с эффектом «бегущего огня»
• Синхронизация трёх секций ленты на сцене с использованием одного контроллера HX-803SA
• Автоматическое изменение цвета в торговом зале по заранее записанному циклу с SD-карты
• Освещение атрибутов выставочного стенда с применением адресных модулей WS2812B

Практические советы

• Перед первым запуском проверьте, что SD-карта отформатирована в FAT32 - иначе контроллер её не распознает
• Используйте качественные блоки питания 220→24/12 В для ленты; сам контроллер работает напрямую от сети
• При подключении более 4096 пикселей рекомендуется усиливать сигнал на каждом 4–5 метре ленты
• Для точного контроля программ используйте ПО LED Build - оно позволяет экспортировать и импортировать сценарии
• Не закрывайте корпус герметично - металл нуждается в естественной вентиляции для отвода тепла
• Проверяйте полярность при подключении ленты - неверное подсоединение может повредить выходы контроллера
