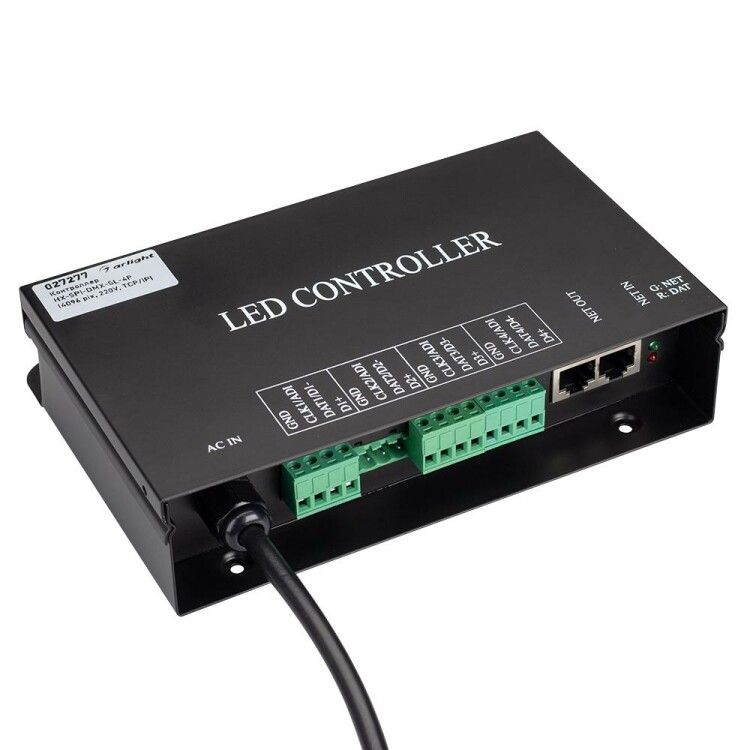

Контроллер HX-SPI-DMX-SL-4P (4096 pix, 220V, TCP/IP, add, ArtNet) (Arlight, IP20 Металл, 2 года) - 027277

Контроллер HX-SPI-DMX-SL-4P от Arlight - это slave-устройство для управления пиксельными светодиодными лентами и модулями. Он получает команды от мастер-контроллера или ПК через Ethernet и преобразует их в сигналы DMX/SPI, обеспечивая сложную анимацию: текст, рисунки, видео. Артикул 027277 рассчитан на работу в стационарных условиях внутри помещений.

Назначение и область применения

Контроллер HX-SPI-DMX-SL-4P предназначен для работы в составе сетевых систем освещения, где требуется точная синхронизация множества пикселей. Он не управляет светом самостоятельно - работает как исполнительный узел, получающий данные от мастера (например, Arlight HX-SPI-DMX-MR или ПК с ПО Madrix). Применяется там, где нужны динамические эффекты: фасады зданий, сцены, выставочные стенды, телестудии, ночная реклама.

Технические характеристики

• Поддерживает протоколы: DMX512 и SPI - для связи с пиксельными лентами и модулями;
• Максимальное количество пикселей: до 4096 на один контроллер;
• Выходы: 4 порта для подключения светодиодных цепочек (SPI/DMX);
• Входы: 2 порта RJ-45 - для подключения к master-контроллеру и другим slave-устройствам;
• Питание: 220–230 В переменного тока;
• Корпус: металлический, защищённый по классу IP20 - только от контакта с пальцами и крупным мусором;
• Размеры: 180×125×45 мм;
• Максимальная длина кабеля между контроллерами: 100 метров;
• Управление: через TCP/IP, ArtNet; совместим с ПО LED Studio, Madrix, Jinx;
• Количество каналов DMX: 3 - используется для передачи управляющих команд, а не для цветового канала;
• Функция записи адресов DMX-микросхем - позволяет задавать уникальные адреса пикселей без перемычек.

Совместимость и монтаж

Контроллер HX-SPI-DMX-SL-4P требует подключения к master-устройству через Ethernet (RJ-45). Каждый из четырёх выходов подключается к одной светодиодной ленте или группе пикселей. Для правильной работы необходимо:

• Использовать экранированный кабель CAT5e/CAT6 для связи с мастером - особенно при длине более 50 м;
• Не перегружать один выход: максимальная нагрузка - 4096 пикселей на весь контроллер, распределите равномерно между 4 портами;
• Запрещено подключать напрямую к сети 12/24 В - питание только 220 В;
• Адресация пикселей выполняется программно через ПО - физических DIP-переключателей нет.

Безопасность и стандарты

Степень защиты IP20 означает, что устройство не защищено от воды и пыли. Его можно использовать только во внутренних помещениях, в сухих местах, недоступных для случайного прикосновения. Корпус выполнен из металла - обеспечивает механическую прочность и теплоотвод, но не заменяет защиту от внешней среды.

Преимущества

• Поддержка ArtNet и TCP/IP - легко интегрируется в существующие сетевые системы;
• Чёткая синхронизация до 4096 пикселей - идеально для сложных видеопроекций;
• Гибкость: один контроллер обслуживает несколько лент, снижает количество необходимых устройств;
• Запись адресов микросхем - экономит время при установке и исключает ошибки при настройке;
• Металлический корпус - повышает надёжность и долговечность в промышленной среде.

Ограничения применения

• Не предназначена для улицы, ванной комнаты, сырых помещений - IP20 не допускает контакт с влагой;
• Не является самостоятельным источником управления - обязательно нужен master-контроллер или ПК;
• Не поддерживает Wi-Fi - все коммуникации только по проводному Ethernet;
• Максимальная длина кабеля между контроллерами - 100 м; при большей длине потребуется активный repeater;
• Требует специализированного ПО (Madrix, Jinx и др.) - нельзя настроить без компьютера.

Примеры использования

• Фасад офисного здания: 4 ленты по 1024 пикселя каждая, синхронизированные через HX-SPI-DMX-SL-4P для проигрывания анимации;
• Сцена театра: три светодиодные панели + одна лента, управляемые одним контроллером из программы Madrix;
• Рекламный щит: динамическая подсветка с изменением текста и графики, запущенная через ПК с LED Studio;
• Выставка: ряд пиксельных модулей, установленных на стеллажах, работающие в едином режиме от одного slave-контроллера.

Практические советы

• Перед монтажом проверьте, чтобы master-контроллер был настроен на тот же ArtNet-сеть - иначе HX-SPI-DMX-SL-4P не получит данные;
• Используйте терминаторы на последнем устройстве в цепочке - предотвращает помехи в сигнале;
• При использовании длинных лент (>20 м) добавьте усиление питания на конце каждой ленты - иначе возможны мерцание и потери яркости;
• Не закрывайте корпус герметичными крышками - металл нагревается при работе, нужен свободный доступ воздуха;
• Для быстрого старта используйте готовые шаблоны в Madrix - они автоматически определяют количество пикселей и расположение портов.
