Модуль управляемый SPI-F7-D50 24V RGB-RAM-Auto (1.25W, IP68, 120 deg) (Arlight, Пластик, 3 года) | 036826 Arlight

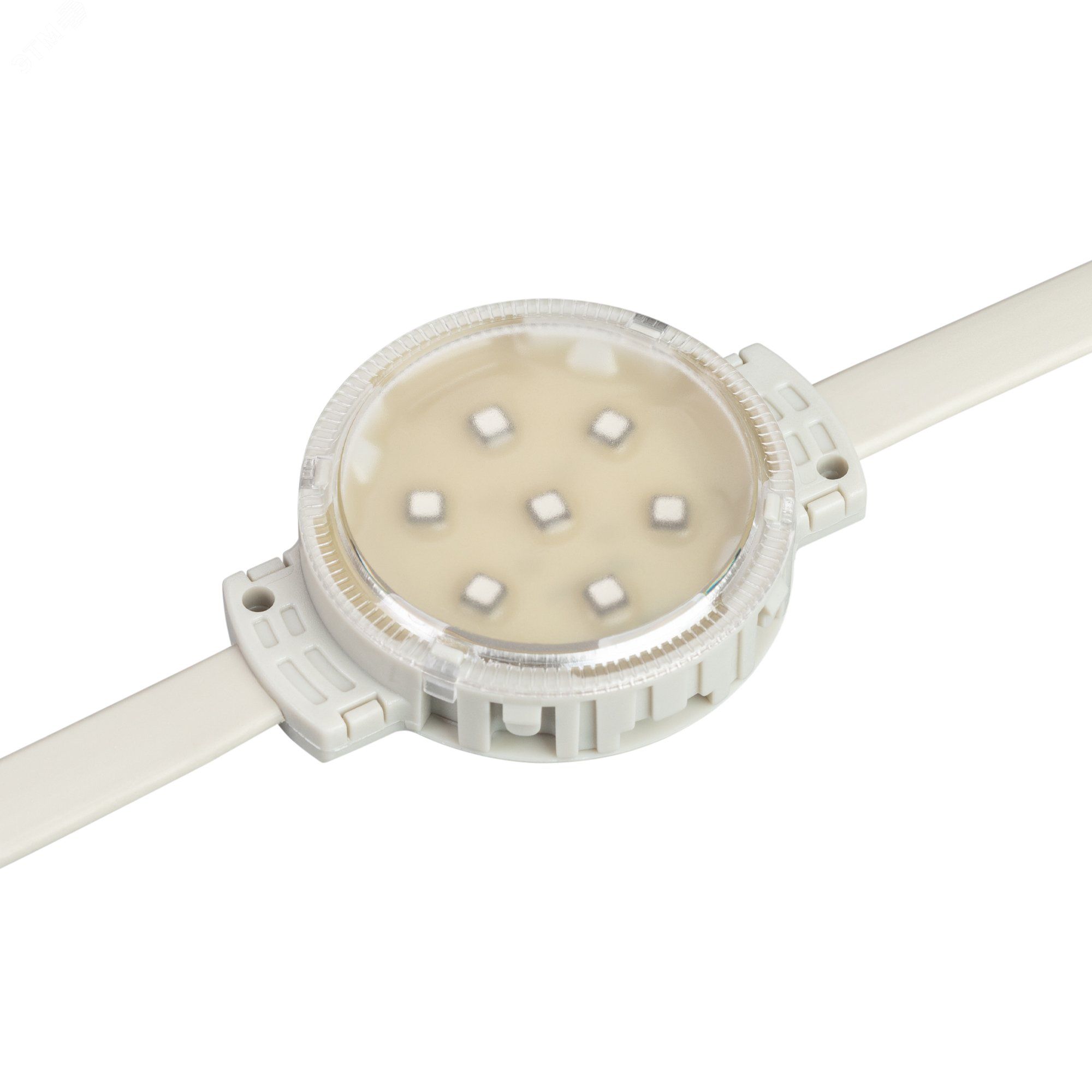

Модуль управляемый SPI-F7-D50 24V RGB-RAM-Auto 1.25W IP68 120 deg (пластик) от Arlight - компактный светодиодный элемент с встроенной микросхемой управления для создания цветных матричных дисплеев и медиафасадов. Подключается последовательно, работает от 24 В, защищён от воды и пыли, подходит для постоянной эксплуатации на улице.

Назначение и область применения

Модуль управляемый SPI-F7-D50 24V RGB-RAM-Auto 1.25W IP68 120 deg (пластик) предназначен для сборки крупногабаритных световых экранов - таких как медиафасады зданий, информационные табло, рекламные щиты и декоративная подсветка. Каждый модуль содержит семь светодиодов и собственный контроллер, что позволяет управлять цветом и яркостью каждого из них независимо через однопроводную шину SPI. Устройство рассчитано на длительную работу в условиях повышенной влажности и запылённости.

Технические характеристики

• Напряжение питания: 24 В постоянного тока
• Мощность потребления: 1,25 Вт
• Цвет свечения: RGB (полный спектр цветов)
• Количество светодиодов: 7 × SMD 3535
• Угол рассеивания: 120°
• Габариты: Ø50 × 66 × 16 мм
• Степень защиты: IP68 (полную герметичность, допускает погружение в воду)
• Срок службы: до 50 000 часов
• Форма: круглая, корпус из пластика
• Подключение: втычное, последовательное (модули соединяются друг с другом)
• Контроллер: микросхема MT26803

Совместимость и монтаж

Модуль управляемый SPI-F7-D50 24V RGB-RAM-Auto 1.25W IP68 120 deg (пластик) совместим с любыми контроллерами, поддерживающими протокол SPI и выходное напряжение 24 В. Модули соединяются последовательно - выход одного подключается к входу следующего. Для сборки матриц рекомендовано использовать комплекты по 30 модулей на одном кабеле, с шагом между центрами 170 мм. Расстояние между модулями по проводу - 110 мм. Втычные разъёмы обеспечивают быстрый монтаж без пайки, но требуют точного совмещения контактов. Не допускается перегиб провода ближе чем на 90 градусов.

Безопасность и стандарты

Изделие соответствует требованиям IP68 - полностью защищено от попадания пыли и способно работать при временном погружении в воду. Электробезопасность обеспечена низковольтным питанием (24 В), что снижает риск поражения током. Нагрев при работе ограничен - корпус нагревается до безопасной температуры даже при длительной нагрузке. Гарантия производителя - 3 года.

Преимущества

• Встроенная микросхема MT26803 исключает необходимость внешнего контроллера на каждый модуль
• Высокая степень защиты IP68 делает модуль пригодным для открытых установок
• Широкий угол рассеивания 120° равномерно освещает поверхность без «горячих точек»
• Втычное соединение ускоряет сборку и замену повреждённых элементов
• Пластиковый корпус устойчив к коррозии и механическим воздействиям

Ограничения применения

• Не предназначены для работы при температуре ниже –20 C - возможна потеря контрастности и задержка реакции контроллера
• Запрещено подключать параллельно более двух модулей к одному каналу контроллера - риск перегрузки по току
• Не подходят для внутренней подсветки помещений с высокими требованиями к цветопередаче (CRI не указан, цвета могут отличаться от эталонных)
• Работают только с 24 В - использование 12 В или 48 В выведет модуль из строя

Примеры использования

• Архитектурная подсветка фасадов зданий с изменяемой цветовой сценой
• Создание динамических LED-экранов на выставках и мероприятиях
• Освещение дорожных знаков и информационных панелей вне помещений
• Декоративные световые инсталляции в парках, торговых центрах и на фестивалях

Практические советы

• Перед монтажом проверьте полярность подключения - неверное подсоединение может повредить микросхему MT26803
• При сборке длинных цепочек используйте усиленный силовой кабель - падение напряжения на удалённых модулях может вызвать мерцание
• Для удобства обслуживания оставляйте доступ к разъёмам - модуль управляемый SPI-F7-D50 24V RGB-RAM-Auto 1.25W IP68 120 deg (пластик) легко заменяется при отказе
• Не закрывайте корпус плотными материалами - требуется свободный теплообмен, особенно при длительной работе на максимальной яркости
• При использовании в холодном климате предварительно прогрейте модули перед включением - это продлит срок службы контроллера
