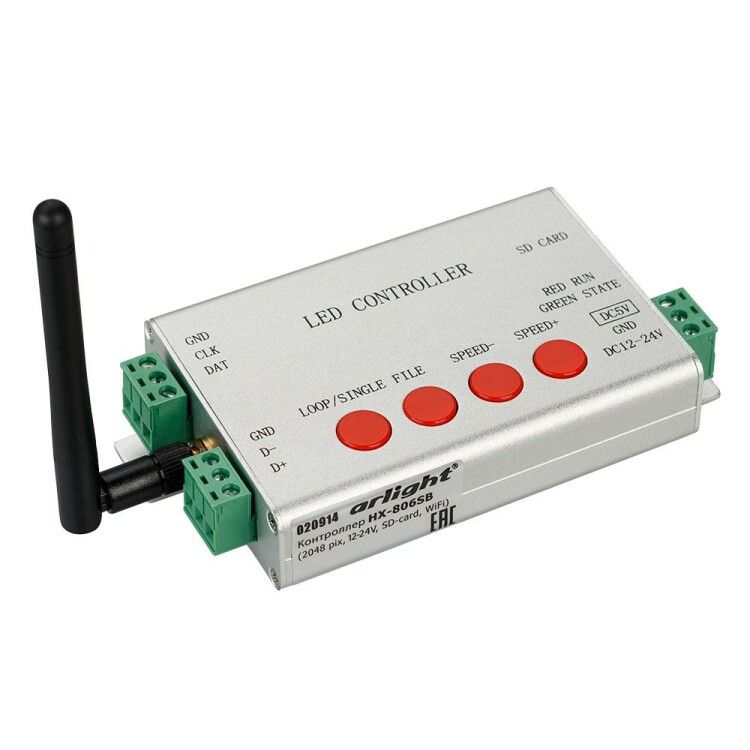

Контроллер HX-806SB (2048 pix, 12-24V, SD-card, WiFi) (Arlight, -) - 020914

Контроллер Arlight HX-806SB предназначен для управления RGB-светодиодными лентами и адресными модулями с протоколами SPI и DMX512. Поддерживает до 2048 пикселей, работает от напряжения 12–24 В, позволяет записывать программы на SD-карту и управлять через Wi-Fi с Android-устройств. Артикул 020914 - решение для сложных световых сценариев в стационарных установках.

Назначение и область применения

Контроллер Arlight HX-806SB используется для управления цветом, яркостью и эффектами на светодиодных лентах с адресными пикселями - например, WS2812B, SK6812, APA102. Применяется там, где нужны динамические световые сцены: фасады зданий, интерьеры ресторанов, выставочные стенды, сценическое освещение, рекламные конструкции. Подходит для систем, требующих автономного воспроизведения прошивок без постоянного подключения к компьютеру.

Технические характеристики

• Поддержка до 2048 адресных пикселей (например, 682 LEDs типа WS2812B в цепочке из 3 каналов)
• Рабочее напряжение: 12–24 В постоянного тока
• Выходной интерфейс: один порт для SPI/DMX512 (не совместим с аналоговыми лентами)
• Управление: по Wi-Fi через приложение LEDPDF (только Android); также можно использовать SD-карту для автономного запуска
• Количество каналов: 3 (R, G, B)
• Степень защиты: IP20 - не предназначена для открытого воздуха или влажных сред
• Габариты: 150 × 82 × 38 мм
• Корпус: пластиковый, без радиатора
• Функция dimming: да, через Wi-Fi или SD-прошивки

Совместимость и монтаж

Контроллер Arlight HX-806SB совместим с лентами и модулями, использующими протоколы SPI (WS281x, APA102) и DMX512. Для работы требуется источник питания 12–24 В с достаточной мощностью - рассчитывайте нагрузку исходя из количества пикселей (до 2048). Монтаж выполняется на DIN-рейку или с помощью крепёжных отверстий в корпусе. Кабель подключается к клеммнику: +V, GND, DATA. Не допускается перепутать полярность - повредится контроллер. SD-карта должна быть формата FAT32, ёмкостью до 32 Гб. Приложение LEDPDF доступно только в Google Play - iOS не поддерживается.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовой и коммерческой электроники. Защита IP20 предотвращает контакт с пальцами и крупным мусором, но не защищает от пыли, брызг воды или влаги. Не устанавливайте контроллер HX-806SB в помещениях с высокой влажностью, на улице или рядом с источниками тепла выше 50 C. Корпус выполнен из самозатухающего пластика, что снижает риск возгорания при перегрузке.

Преимущества

• Автономная работа через SD-карту - после записи программа запускается даже без Wi-Fi
• Wi-Fi управление с телефона - удобно для тестирования и изменения сценариев без доступа к оборудованию
• Поддержка большого числа пикселей - до 2048 единиц на одном выходе
• Совместимость с двумя протоколами (SPI и DMX) - гибкость при интеграции в существующие системы
• Простой монтаж - компактный размер и стандартные клеммы

Ограничения применения

• Не поддерживает аналоговые RGB-ленты (требуют PWM-контроллеры)
• Работает только с Android-приложением - iPhone и iPad несовместимы
• IP20 - нельзя использовать во влажных, пыльных или outdoor-объектах
• Нет встроенного Ethernet или USB-порта - только Wi-Fi и SD-карта
• Максимальная длина ленты зависит от сечения провода и напряжения; при длинных цепях возможна потеря сигнала
• Не имеет встроенной защиты от перегрева - при длительной работе на максимальной нагрузке рекомендуется принудительное охлаждение

Примеры использования

• Адресная RGB-лента на потолке ресторана с эффектом “бегущего огня” - программа записывается на SD-карту, контроллер HX-806SB запускает её автоматически
• Сценическая подсветка театра - управление через Wi-Fi с планшета оператора во время репетиций
• Рекламный баннер с 1500 пикселей - контроллер Arlight HX-806SB получает данные от DMX-консоли, передаёт сигнал на ленту
• Интерьер офиса с изменяемой подсветкой - вечером активируется сценарий через телефон, ночью - автономный режим с SD-карты

Практические советы

• Перед первым использованием проверьте совместимость вашей ленты с таблицей микросхем от производителя - не все модели поддерживаются
• Для лент длиной более 5 метров используйте усиленную подачу питания каждые 2–3 метра, чтобы избежать падения яркости
• SD-карта должна быть отформатирована в FAT32 - exFAT не будет распознан
• При настройке через Wi-Fi убедитесь, что телефон находится в одной сети с контроллером - он создаёт собственную точку доступа
• Не закрывайте корпус плотной крышкой - ограниченная теплоотдача может вызвать сбои при длительной работе
• Загружайте прошивки с официального ПО LED Build - сторонние файлы могут не работать или повредить контроллер
