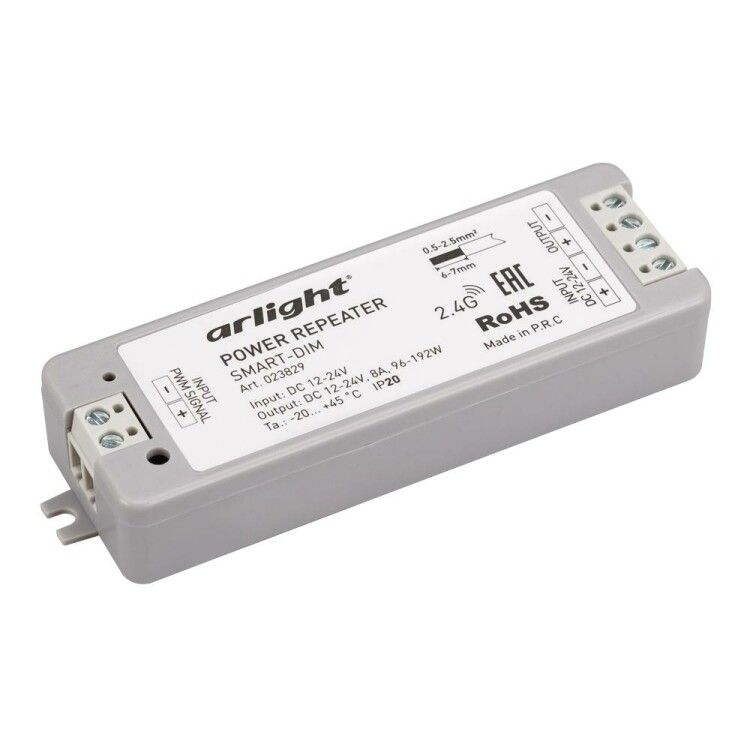

Усилитель SMART-DIM (12-24V, 1x8A) (ARL, IP20 Пластик, 5 лет) - 023829 Arlight

Усилитель SMART-DIM (12-24V, 1x8A) IP20 пластик от Arlight предназначен для увеличения силы тока на светодиодной ленте, когда диммер не справляется с нагрузкой. Артикул 023829 - компактный и простой в установке усилитель, который обеспечивает стабильную работу ленты до 192 Вт.

Назначение и область применения

Усилитель SMART-DIM (12-24V, 1x8A) IP20 пластик используется, чтобы передать сигнал управления от слабого диммера к мощной светодиодной ленте. Он не генерирует свет и не регулирует яркость - лишь усиливает ток, позволяя диммеру управлять более крупными нагрузками. Подходит для лент на 12–24 В постоянного тока, особенно длинных участках или параллельных секциях, где суммарный ток превышает возможности контроллера.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока (совместим с большинством LED-драйверов и диммеров)
• Выходной ток: 8 А на один канал
• Максимальная выходная мощность: 192 Вт (при 24 В) / 96 Вт (при 12 В)
• Степень защиты: IP20 - защищён от прикосновений пальцами и от вертикально падающих капель воды, но не герметичен
• Размеры: 97 × 33 × 18 мм
• Материал корпуса: термостойкий пластик серого цвета
• Способ монтажа: накладной (крепится на поверхность саморезами или двусторонним скотчем)
• Функция диммирования: отсутствует - работает только как буфер между диммером и лентой

Совместимость и монтаж

Усилитель SMART-DIM (12-24V, 1x8A) IP20 пластик совместим со всеми диммерами, выдающими сигнал 12–24 В DC. Подключается последовательно: вход - к выходу диммера, выход - к светодиодной ленте. Питание ленты берётся напрямую от блока питания, а не через усилитель. Монтаж выполняется на ровной поверхности: можно закрепить на профиле, стене или внутри короба. Клеммы рассчитаны на провода до 2,5 мм2. Убедитесь, что полярность (+/-) соблюдена - переполюсовка повредит устройство.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтных цепей. IP20 означает, что усилитель нельзя использовать во влажных помещениях, на улице или там, где возможны брызги воды. Для работы в условиях повышенной запылённости рекомендуется помещать его в закрытые короба. Нагрев при максимальной нагрузке допустим - корпус нагревается до +50…+60 C, что нормально для такого типа устройств.

Преимущества

• Поддерживает высокий ток (8 А) на одном канале - позволяет управлять лентой до 4 метров на 24 В или 8 метров на 12 В
• Компактный размер - легко прячется в профилях или за потолочным плинтусом
• Не требует внешнего питания - питается от того же источника, что и лента
• Простая схема подключения - нет необходимости в программировании или настройке
• Серый пластиковый корпус гармонично сочетается с другими элементами освещения Arlight

Ограничения применения

• Не подходит для переменного тока (AC) - только постоянный ток 12–24 В
• Не имеет функции диммирования - не заменяет диммер, а лишь расширяет его возможности
• IP20 исключает использование в ванных комнатах, на кухне над мойкой, в подвале с сыростью или на улице
• Не предназначено для многоканального управления - только одна лента на один усилитель
• Не следует устанавливать рядом с источниками тепла выше 70 C - риск перегрева

Примеры использования

• Управление светодиодной лентой 5 м (24 В, 8 А) через маломощный Wi-Fi-диммер
• Запитка нескольких параллельных сегментов ленты от одного диммера в шкафу или нише
• Усиление сигнала в системе подсветки потолка, где диммер установлен далеко от ленты
• Обеспечение равномерной яркости в длинных линейных светильниках с лентой 10 м+

Практические советы

• Перед подключением проверьте, что ток ленты не превышает 8 А - избыток вызовет перегрузку и отключение
• Используйте провода сечением не менее 1,5 мм2 для подводки к усилителю - тонкие провода будут греться
• Если лента длиннее 5 м, лучше разбивать её на зоны с отдельными усилителями - так снижается потеря яркости
• При использовании в закрытом пространстве (например, в профиле) оставьте воздушный зазор вокруг усилителя для теплоотвода
• Артикул 023829 - идеальное решение для проектов, где важна минимализация и чистота монтажа; не используйте его вместо драйвера или блока питания
