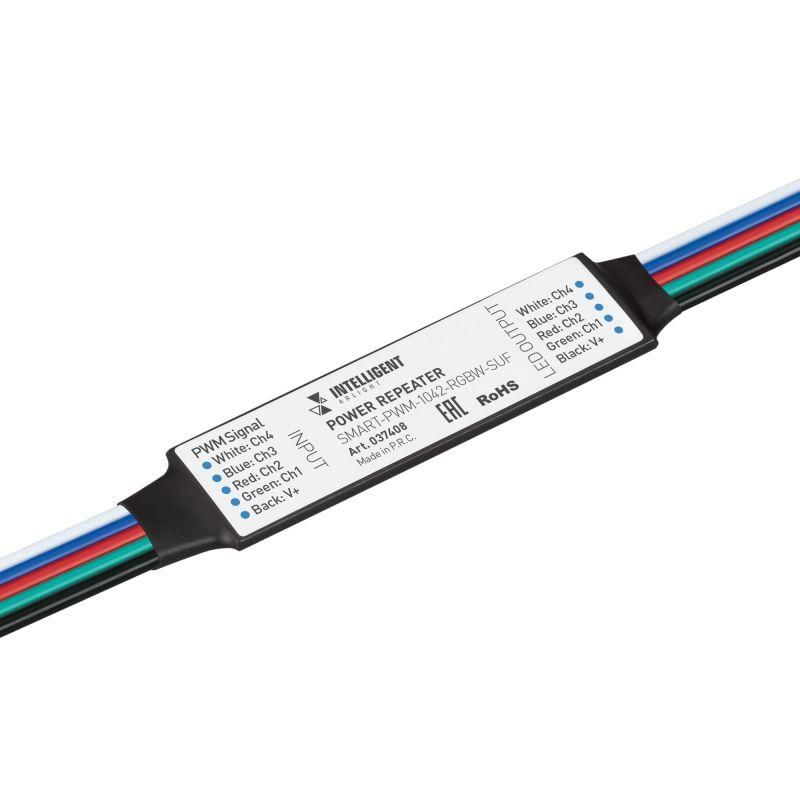

Усилитель SMART-PWM-1042-RGBW-SUF (12-24В 4х1А) (IP20 пластик) INTELLIGENT ARLIGHT 037408

Усилитель SMART-PWM-1042-RGBW-SUF 12-24В 4х1А IP20 пластик - устройство для увеличения мощности сигнала от контроллеров RGBW, позволяющее управлять яркими светодиодными лентами до 98 Вт на канал. Подходит для систем освещения с напряжением 12–24 В постоянного тока. Бренд INTELLIGENT ARLIGHT, артикул 037408.

Назначение и область применения

SMART-PWM-1042-RGBW-SUF 12-24В 4х1А IP20 пластик используется для усиления сигналов управления от маломощных контроллеров RGBW. Он позволяет подключать к одному выходу контроллера более мощные светодиодные ленты, чем те, что поддерживаются напрямую. Устройство работает с четырьмя цветовыми каналами: красный, зелёный, синий и белый - поэтому идеально подходит для RGBW-систем.

Области применения: интерьерное освещение, вывески, декоративная подсветка, световые панели, потолочные системы, мебельная подсветка. Не предназначен для открытых или влажных помещений из-за низкой степени защиты IP20.

Технические характеристики

• Напряжение питания: 12–24 В постоянного тока (DC)
• Количество каналов: 4 (R, G, B, W)
• Максимальный ток на канал: 1 А
• Максимальная мощность на канал: до 24 Вт (при 24 В) / до 12 Вт (при 12 В)
• Общая максимальная мощность: 48–98 Вт (зависит от напряжения)
• Габариты: 54 × 15 × 3 мм
• Степень защиты: IP20 - защита от прикосновений и крупной пыли, без защиты от воды
• Корпус: пластиковый, компактный, без радиатора

Совместимость и монтаж

SMART-PWM-1042-RGBW-SUF 12-24В 4х1А IP20 пластик совместим со всеми контроллерами SMART-RGBW, которые имеют PWM-выходы 12–24 В. Также подойдёт для других контроллеров с аналогичным типом выхода - проверьте соответствие уровней сигнала (обычно 3,3–5 В).

Подключение:

• Питание: +12/24 В и GND - подключаются к блоку питания
• Управление: входы R, G, B, W - подключаются к соответствующим выходам контроллера
• Выходы: R, G, B, W - подключаются к лентам или другим нагрузкам

Рекомендуется использовать провода сечением не менее 0,5 мм2 для нагрузочных цепей. Монтаж - на стену, DIN-рейку или поверхность с помощью двустороннего скотча. Не требует охлаждения при работе в пределах допустимой мощности.

Безопасность и стандарты

Усилитель соответствует требованиям безопасности для низковольтных устройств. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями и попадания крупной пыли. Не имеет сертификации для промышленного оборудования или взрывоопасных сред. Применяется исключительно внутри закрытых помещений.

Преимущества

• Компактный размер - легко встраивается в корпуса и ниши
• Нет необходимости в радиаторе - работает без перегрева при нагрузках до 24 Вт на канал
• Поддержка всех четырёх цветовых каналов - точная передача оттенков RGBW
• Широкий диапазон питания (12–24 В) - совместим с большинством LED-систем
• Простое подключение - минимум проводов, четкая маркировка выводов

Ограничения применения

• Не подходит для влажных, пыльных или уличных условий - IP20 не защищает от брызг и пыли
• Максимальный ток 1 А на канал - нельзя подключать ленты выше 24 Вт при 24 В или 12 Вт при 12 В
• Не рассчитан на длительную работу на пределе мощности - рекомендуется запас 10–15%
• Не поддерживает управление через протоколы (DMX, DALI, Wi-Fi) - только PWM-сигнал
• Нет защиты от КЗ на выходе - необходимо использовать внешние предохранители при высоких требованиях надёжности

Примеры использования

• RGBW-лента 10 м (14,4 Вт/м) на 24 В - суммарная мощность 144 Вт; требуется два усилителя SMART-PWM-1042-RGBW-SUF 12-24В 4х1А IP20 пластик (по 48 Вт каждый)
• Подсветка шкафа с 4-зонной регулировкой - один усилитель управляет каждой зоной от одного контроллера
• Световая панель с градиентом - усилитель позволяет равномерно распределить яркость между RGBW-элементами

Практические советы

• Выбирайте блок питания с запасом по мощности - если используете все 4 канала на максимум, нужен источник на 100–120 Вт
• Проверяйте полярность при подключении - неверное подсоединение питания повредит усилитель
• Если лента длиннее 5 метров - используйте усилитель в начале и конце участка, чтобы избежать просадки напряжения
• Не подключайте к этому усилителю устройства с реактивной нагрузкой (например, двигатели или трансформаторы)
• Для долговечной работы лучше не нагружать каналы выше 80% от максимума - особенно при температуре выше 30 C
