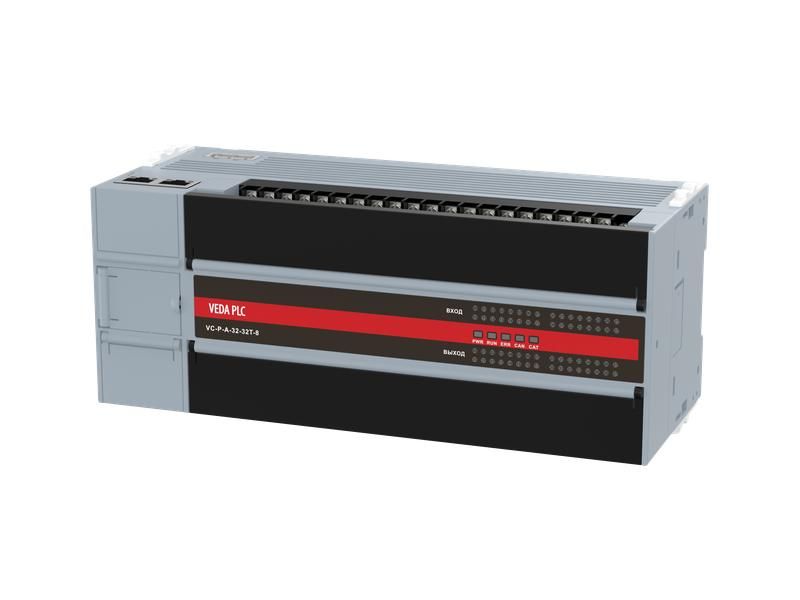

Контроллер программируемый логический VC-P-A-16-16T-32 AC 220В 16 вх. транз. вых. 2 стандарт. порта 1 USB порт Canopen Ethernet EtherCAT до 32 осей VEDA CBV50001

Контроллер программируемый логический VEDA CBV50001 - компактное устройство для управления автоматизированными системами с высокой точностью позиционирования. Подходит для задач, где требуется одновременная работа с множеством осей, надёжная связь и гибкая настройка через современные интерфейсы.

Назначение и область применения

Контроллер программируемый логический VEDA CBV50001 предназначен для управления промышленным оборудованием, требующим координированного движения нескольких исполнительных механизмов. Он используется в системах с числом управляемых осей до 32 - например, в робототехнике, упаковочных линиях, станках с ЧПУ, конвейерах и тестовых стендах. Устройство заменяет несколько отдельных контроллеров, объединяя логику, движение и коммуникацию в одном корпусе.

Технические характеристики

• Питание: переменный ток 220 В
• Входы: 16 дискретных (логических) сигналов
• Выходы: 16 транзисторных (полупроводниковых), подходят для управления маломощными нагрузками - соленоидами, реле, светодиодами
• Поддерживаемые оси: до 32
• Интерфейсы связи:
  • 2 стандартных последовательных порта (RS-232/RS-485)
  • 1 USB-порт для программирования и диагностики
  • 1 порт CANopen для подключения периферии и датчиков
  • 1 порт Ethernet для IP-коммуникаций
  • 1 порт EtherCAT для высокоскоростной синхронизации с сервоприводами

Совместимость и монтаж

Контроллер программируемый логический VEDA CBV50001 совместим с большинством промышленных серводвигателей, поддерживающих протоколы CANopen, EtherCAT и Modbus. Для монтажа используйте DIN-рейку 35 мм. Кабели входов и выходов должны соответствовать требованиям по защите от помех - рекомендуется экранированная проводка. Подключение EtherCAT требует специализированной топологии «цепочка» - не допускаются звезды или ответвления. USB-порт предназначен исключительно для наладки; во время работы он не должен использоваться для передачи данных.

Безопасность и стандарты

Контроллер VEDA CBV50001 соответствует основным нормам безопасности для промышленной автоматики: IEC 61131-2 (для PLC), IEC 61000-6-2 (электромагнитная совместимость). Напряжение питания 220 В AC требует соблюдения правил работы с высоким потенциалом - подключение выполняют только квалифицированные специалисты. Защита от перегрузки и короткого замыкания реализована на уровне выходов, но внешние предохранители рекомендованы для защиты цепей питания.

Преимущества

• Объединённая архитектура: логика + управление 32 осями + многочисленные интерфейсы в одном устройстве - снижает количество оборудования и сложность wiring
• EtherCAT позволяет достигать микросекундной синхронизации между приводами - важно для точных операций
• USB и Ethernet обеспечивают удобную настройку и удалённый доступ
• Транзисторные выходы работают быстрее, чем реле - идеальны для частых переключений

Ограничения применения

• Не предназначена для управления мощными нагрузками (>2 А) - для двигателей, нагревателей, насосов нужны внешние контакторы
• Работает только с сетью 220 В AC - несовместим с постоянным током или 110 В
• Максимальное число осей - 32; при необходимости больше потребуется расширение через модульные системы
• CANopen и EtherCAT требуют знания протоколов и настройки параметров - не подходит для новичков без подготовки

Примеры использования

• Линия упаковки: контроль положения этикетирующего механизма, запечатывающей головки и транспортера - все 24 оси управляются одним VEDA CBV50001
• Станок с ЧПУ: три оси перемещения стола, шпинделя и сменника инструментов - всё синхронизируется через EtherCAT
• Тестовый стенд: имитация нагрузки на двигатель с помощью сервопривода и сбор данных с датчиков через RS-485

Практические советы

• Перед первым запуском проверьте полярность входов - неверное подключение может повредить входные цепи
• Для EtherCAT используйте только кабель Cat5e/Cat6 с RJ45 - не применяйте адаптеры или удлинители
• Настройку прошивки начинайте с USB-порта - он обеспечивает более стабильную связь, чем Ethernet при первоначальной настройке
• Если вы используете 32 оси, убедитесь, что источник питания способен выдать достаточную мощность для всех активных выходов и датчиков
• Зарегистрируйтесь на сайте VEDA - там есть библиотека готовых проектов и документацию по настройке CANopen и EtherCAT
